Eigenschaften:

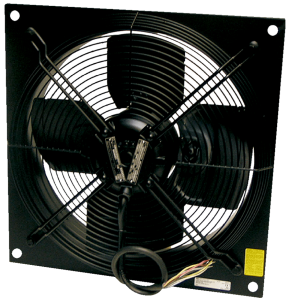

Die quadratische Wandplatte ist aus verzinktem Stahl mit Pulverbeschichtung in RAL9005 gefertigt.
Die komplette Reihe wird mit einem Ansaugschutzgitter geliefert.
Es wird empfohlen, das elektrische Kabel, das vom Motor zu einem anderen Gerät führt, über eine ATEX-zertifizierte Anschlussdose anzuschließen.
Die AW-EX-Ventilatoren verwenden Axiallaufräder. Diese bestehen aus verzinktem Stahl, sind dynamisch gewuchtet und werden mit entsprechenden Außenläufermotoren betrieben.
Die AW-EX-Ventilatoren sind mit AC-Motoren ausgestattet. Die Motoren sind für 50Hz geeignet.
Der AW-EX Ventilatormotor ist nach ATEX zugelassen. Geeignet für Zone 1 und 2, Gruppen IIA, IIB und Temperaturklasse T1, T2, oder T3 (AW 355 und AW 420 auch T4), Zündschutzart "e".
Der Motor verfügt über einen vorverdrahteten integrierten Kaltleiter (PTC) mit externen Leitungen für den Anschluss an ein Motorschutzrelais wie U-EK230.
Die AC-Motoren können über einen 5-Stufen-Regler gesteuert werden.
Die AW-Ventilatoren können in jeder beliebigen Position an einer Wand oder Decke in Innenräumen installiert werden.
Technische Daten
|
400V 3~ 50Hz
|
|||
|---|---|---|---|
| Nenndaten | |||
| Nennspannung | 400 | V | |
| Frequenz | 50 | Hz | |
| Phasen | 3~ | ||
| Leistungsaufnahme | 653 | W | |
| Eingangsleistung kW | 0,653 | kW | |
| Strom | 1,233 | A | |
| Drehzahl | 898 | rpm | |
| Volumenstrom | max. 10.940 | m³/h | |
| Max. Fördermitteltemperatur | max. 40 | °C | |
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 40 | °C | |
| Schalldaten | |||
| Schalldruckpegel in 3m (20m² Sabine) | 72 | dB(A) | |
| Schutzklasse / Klassifizierung | |||
| Schutzart, Motor | IP44 | ||
| Isolationsklasse | F | ||
| Explosionsschutzkennzeichnung | II 2G c Ex e IIB T3 | ||
| Zertifikat | ZELM 05ATEX0279X | ||
| Daten gemäß ErP-Richtlinie | |||
| ErP ready | nicht ErP-relevant | ||
| Temperaturbereich; Umgebung und Kanal | |||
| Temperaturbereich; Umgebung und Kanal | -20 bis 40 | °C | |
| Abmessungen und Gewichte | |||
| Gewicht | 18,9 | kg | |
| Sonstiges | |||
|
Motortyp: AC Abmessungen AW 650 EX
A
162
B
66
C
78
D
18
ØE
651
ØF
658
G
161
ØH
14.5
□I
730
□J
770
|
|||
