Eigenschaften:
Das Gehäuse besteht aus Polypropylen und Glasfaser und ist leicht und widerstandsfähig.
Der Ventilator ist mit einem externen Klemmenkasten der Schutzklasse IP55 ausgestattet.

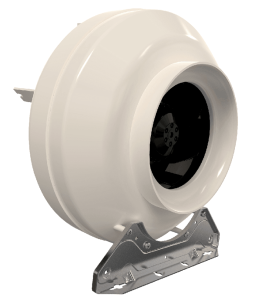

RVK-Ventilatoren verwenden rückwärts gekrümmte Radiallaufräder. Diese sind aus leichtem, strapazierfähigem glasfaserverstärktem Polyamid, dynamisch ausgewuchtet und mit entsprechenden Außenläufermotoren gekoppelt.
Die Ventilatoren sind mit einem Außenläufer AC-Motor ausgestattet. Die Motoren sind für 50Hz und 60Hz geeignet.
Modelle mit Wechselstrommotoren haben einen integrierten Thermoschutz mit manueller (elektrischer) Rückstellung. Die Größen 100 und 125 haben einen Impedanzmotorschutz.
Der AC-Motor kann mit einem 5-stufigen oder stufenlosen Drehzahlregler gesteuert werden.
RVK-Ventilatoren können mit den mitgelieferten Montagewinkeln in jeder beliebigen Position im Innenbereich installiert werden. Der 25 mm lange Stutzen ist perfekt für den Anschluss von Rundkanälen mit Schnellspannern geeignet, um Vibrationen am Rohr zu vermeiden.
Technische Daten
| 230V 1~ 50Hz | |||
|---|---|---|---|
| Nenndaten | |||
| Nennspannung | 230 | V | |
| Frequenz | 50 | Hz | |
| Phasen | 1~ | ||
| Leistungsaufnahme | 29 | W | |
| Eingangsleistung kW | 0,029 | kW | |
| Strom | 0,171 | A | |
| Drehzahl | 2.482 | rpm | |
| Volumenstrom | max. 184 | m³/h | |
| Max. Fördermitteltemperatur | max. 70 | °C | |
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 70 | °C | |
| Schalldaten | |||
| Schalldruckpegel in 3m (20m² Sabine) | 35 | dB(A) | |
| Schutzklasse / Klassifizierung | |||
| Schutzart, Motor | IP44 | ||
| Isolationsklasse | B | ||
| Daten gemäß ErP-Richtlinie | |||
| ErP ready | nicht ErP-relevant | ||
| Abmessungen und Gewichte | |||
| Kanalabmessungen, rund, Einlass | 100 | mm | |
| Kanalabmessungen, rund, Auslass | 100 | mm | |
| Gewicht | 1,8 | kg | |
| Sonstiges | |||
| Kanalanschlussart | Rund | ||
| Motortyp | AC | ||
Ecodesign
| 230V 1~ 50Hz | |||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Produkt | |||||||||||||||||||||||||||||||||
| Handelsname | Systemair | ||||||||||||||||||||||||||||||||
| Produktname | RVK 100E2 sileo 1ph/230V | ||||||||||||||||||||||||||||||||
| Eco Design | |||||||||||||||||||||||||||||||||
| Kategorie | NWLA | ||||||||||||||||||||||||||||||||
| Art des eingebauten oder einzubauenden Antriebs | Mehrstufenantrieb oder Drehzahlregelung | ||||||||||||||||||||||||||||||||
| Typ | ELA | ||||||||||||||||||||||||||||||||
| Art der Wärmerückgewinnung | ohne | ||||||||||||||||||||||||||||||||
| thermischer Übertragungsgrad der Wärmerückgewinnung (UVU) | Nicht anwendbar | ||||||||||||||||||||||||||||||||
| Nenn-Luftvolumenstrom (qv nom) | 0,025 | m³/s | |||||||||||||||||||||||||||||||
| tatsächliche elektrische Eingangsleistung (p nom) | 0,028 | kW | |||||||||||||||||||||||||||||||
| Nennaußendruck (Ps, ext) | 99 | Pa | |||||||||||||||||||||||||||||||
| Ventilatorwirkungsgrad | 9 | % | |||||||||||||||||||||||||||||||
| höchste äußere Leckluftrate (Gehäuse) | 5 | % | |||||||||||||||||||||||||||||||
| Schallleistung (LWA): 29 dB(A)
Abmessungen
| |||||||||||||||||||||||||||||||||
