Eigenschaften:

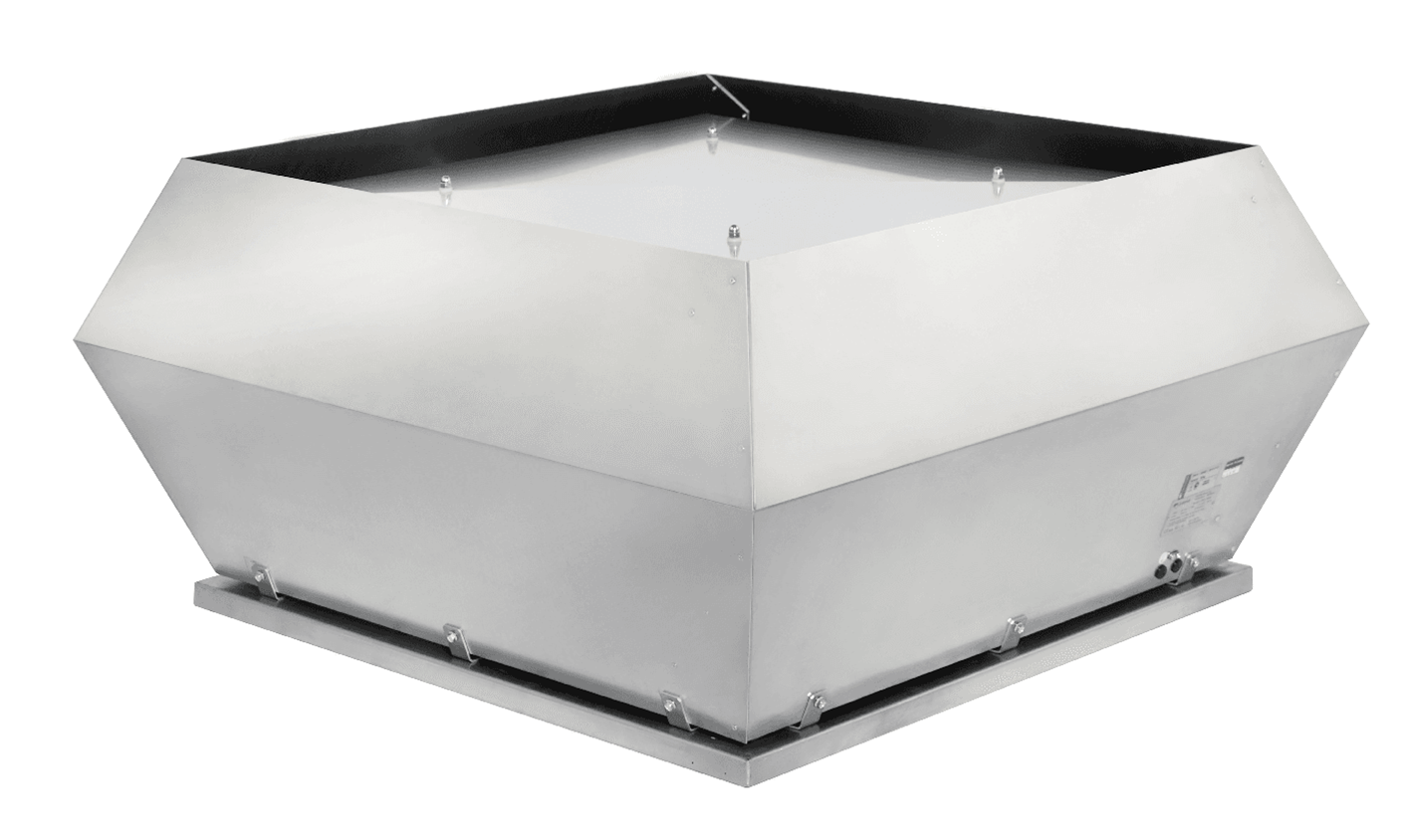

Das Gehäuse ist aus seewasserbeständigem Aluminium gefertigt. Der Grundrahmen ist aus verzinktem Stahl und die Einlassdüse aus Kupfer gefertigt. Ein pulverbeschichteter Vogelschutz aus verzinktem Stahl ist in das Gehäuse integriert.
Die DV-EX-Ventilatoren verwenden Radiallaufräder mit rückwärts gekrümmten Laufrädern. Diese sind aus Aluminium, dynamisch ausgewuchtet und mit entsprechenden Außenläufermotoren gepaart.
Spannungsregelbarer, explosionsgeschützter 3-Phasen-Außenläufermotor. Separater "Ex-e"-Anschlusskasten als Zubehör erhältlich.
Integrierte PTC-Thermistoren, zum Anschluss an eine Motorschutzeinrichtung.
Drehzahl steuerbar durch einen 5-stufigen Transformator.
Die DV-EX Ventilatoren sind für die Außenmontage vorgesehen.
Technische Daten
| 400V 3~ 50Hz - Y (Stern) | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nenndaten | |||||||||||||||||||||||||||
| Nennspannung | 400 | V | |||||||||||||||||||||||||
| Frequenz | 50 | Hz | |||||||||||||||||||||||||
| Phasen | 3~ | ||||||||||||||||||||||||||
| Motor, Schaltung | Y | ||||||||||||||||||||||||||
| Leistungsaufnahme | 620 | W | |||||||||||||||||||||||||
| Eingangsleistung kW | 0,62 | kW | |||||||||||||||||||||||||
| Strom | 1,23 | A | |||||||||||||||||||||||||
| Drehzahl | 900 | rpm | |||||||||||||||||||||||||
| Volumenstrom | max. 5.820 | m³/h | |||||||||||||||||||||||||
| Max. Fördermitteltemperatur | max. 40 | °C | |||||||||||||||||||||||||
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 40 | °C | |||||||||||||||||||||||||
| Schutzklasse / Klassifizierung | |||||||||||||||||||||||||||
| Schutzart, Motor | IP44 | ||||||||||||||||||||||||||
| Isolationsklasse | F | ||||||||||||||||||||||||||
| Explosionsschutzkennzeichnung | II 2G Ex h IIB+H2 T3 Gb | ||||||||||||||||||||||||||
| Zertifikat | TPS 20 ATEX 085751 0007 X | ||||||||||||||||||||||||||
| Daten gemäß ErP-Richtlinie | |||||||||||||||||||||||||||
| ErP ready | nicht ErP-relevant | ||||||||||||||||||||||||||
| Temperaturbereich; Umgebung und Kanal | |||||||||||||||||||||||||||
| Temperaturbereich; Umgebung und Kanal | -20 bis 40 | °C | |||||||||||||||||||||||||
| Abmessungen und Gewichte | |||||||||||||||||||||||||||
| Gewicht | 63 | kg | |||||||||||||||||||||||||
| Sonstiges | |||||||||||||||||||||||||||
| Motortyp: AC
Abmessungen
| |||||||||||||||||||||||||||
