Eigenschaften:

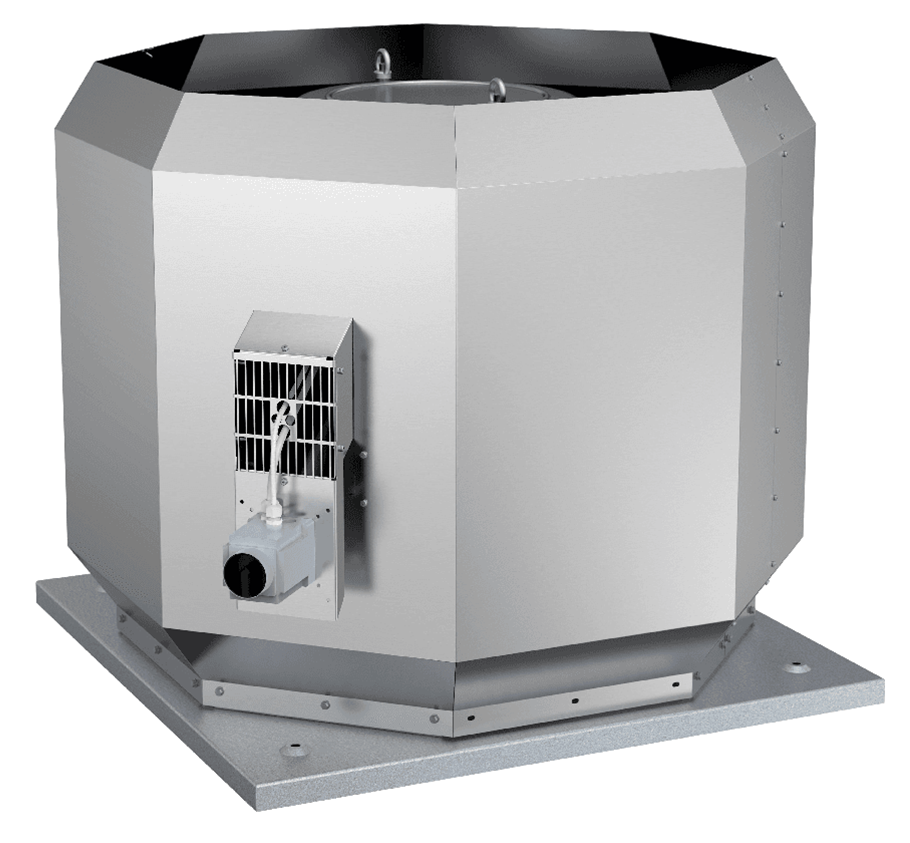

Die DVV-Serie ist ein Dachradialventilator, der für eine kontinuierliche vertikale Entlüftung ausgelegt ist. Die Geräte sind mit einem vorverzinkten Stahlrahmen, der durch ein seewasserbeständiges Aluminiumgehäuse geschützt ist, auf Langlebigkeit ausgelegt. Dies erweitert den Einsatzbereich der Baureihe auf eine Reihe anspruchsvoller professioneller, küstennaher Umgebungen. Für die Korrosionskategorie C4 und höher wird ein zusätzlicher Oberflächenschutz der freiliegenden Teile empfohlen.
Die Serie ist in der Lage, Dauertemperaturen von bis zu 120°C bei regelmäßigem Gebrauch und 400°C oder 600°C für 120 Minuten zu bewältigen . Die Geräte sind auch mit dem Systemair-Zubehörsortiment kompatibel, das Schalldämpfer, Klappen, Dachhauben, Motorschutzvorrichtungen und mehr umfasst.
Motor außerhalb des Luftstroms. Das Gerät ist mit einem eintourigen IE3-Motor ausgestattet, bzw. mit einem zweistufigen IE1-Motor. Das Gerät ist auch mit anderen Motortypen und -größen erhältlich. Motorkühlung mit Frischluft über einen Luftkanal.
PTC-Thermoschutz serienmäßig eingebauter Motor.
Serviceschalter serienmäßig am Kühlkanal. Für die Drehzahlregelung von eintourigen Motoren eine Kombination aus Frequenzumrichter und geeignetem motorseitigen Filter (Sinus oder du/dt) verwenden, bzw. Hinweise beachten. Bei frequenzgeregelten Geräten kann ein zusätzlicher EMV-Schutz erforderlich sein (siehe auch Artikel mit EMV-Schutz - gekennzeichnet mit EMV, andere sind auf Anfrage erhältlich).
Die DVV-Ventilatoren sind für die Außenaufstellung vorgesehen.
Technische Daten
| 400V 3~ 50Hz - D (Dreieck) | |||
|---|---|---|---|
| Nenndaten | |||
| Nennspannung | 400 | V | |
| Frequenz | 50 | Hz | |
| Phasen | 3~ | ||
| Motor, Schaltung | D | ||
| Leistungsaufnahme | 6.282 | W | |
| Eingangsleistung kW | 6,282 | kW | |
| Nenn-Wellenleistung (P2) | 5,5 | kW | |
| Anlaufstrom | 70 | A | |
| Anlaufstrom (Y - D) | 24 | A | |
| Strom | 10,6 | A | |
| Drehzahl | 1.466 | rpm | |
| Volumenstrom | max. 19.615 | m³/h | |
| Max. Fördermitteltemperatur für 120 min. | 600 | °C | |
| Max. Fördermitteltemperatur | max. 120 | °C | |
| Schalldaten | |||
| Schalldruckpegel in 10m (Freifeld) | 60 | dB(A) | |
| Schalldruckpegel in 3m (Freifeld) | 70 | dB(A) | |
| Schalldruckpegel in 4m (Freifeld) | 68 | dB(A) | |
| Schutzklasse / Klassifizierung | |||
| Schutzart, Motor | IP55 | ||
| Isolationsklasse | F | ||
| Daten gemäß ErP-Richtlinie | |||
| ErP ready | nicht ErP-relevant | ||
| Abmessungen und Gewichte | |||
| Kanalabmessungen, rund, Einlass | 630 | mm | |
| Gewicht | 164 | kg | |
| Sonstiges | |||
| Kanalanschlussart | Rund | ||
| Motortyp | AC | ||
Ecodesign
| 400V 3~ 50Hz - D (Dreieck) | |||
|---|---|---|---|
| Produkt | |||
| Handelsname | Systemair | ||
| Produktname | DVV 630D4-XL/F600 | ||
| Eco Design | |||
| ErP Konformität | 2016 | ||
| Kategorie | NWLA | ||
| Art des eingebauten oder einzubauenden Antriebs | Mehrstufenantrieb oder Drehzahlregelung | ||
| Typ | ELA | ||
| Art der Wärmerückgewinnung | ohne | ||
| thermischer Übertragungsgrad der Wärmerückgewinnung (UVU) | Nicht anwendbar | ||
| Nenn-Luftvolumenstrom (qv nom) | 3,611 | m³/s | |
| tatsächliche elektrische Eingangsleistung (p nom) | 6,401 | kW | |
| Nennaußendruck (Ps, ext) | 941 | Pa | |
| Ventilatorwirkungsgrad | 53,1 | % | |
| höchste äußere Leckluftrate (Gehäuse) | 0 | % | |
| Schallleistung (LWA): 98 dB(A)
Abmessungen DVV 630 A 1035 B 840 E 228 F 1100 H 964 H1 40 øds 14 ødf 690 ød1 450 øD 630 n x M 12 x M8 | |||
