Eigenschaften:

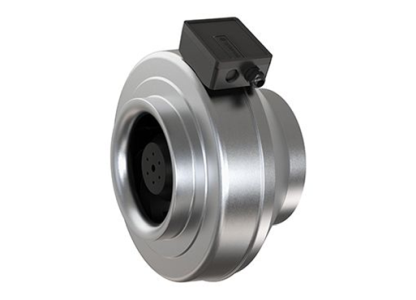

Das Gehäuse aus verzinktem Stahlblech, Korrosionsklasse C3, ist vollständig luftdicht, Klasse C gemäß EN1751. Der Ventilator ist mit einem externen Klemmenkasten der Schutzart IP55 ausgestattet.
K-Ventilatoren verwenden rückwärts gekrümmte Radiallaufräder . Diese sind aus leichtem, strapazierfähigem, glasfaserverstärktem Polyamid gefertigt, dynamisch ausgewuchtet und mit entsprechenden Außenläufermotoren gekoppelt.
Je nach Modell sind die K-Ventilatoren mit AC-Außenläufermotoren oder hocheffizienten EC-Außenläufermotoren ausgestattet. Alle Motoren sind für 50Hz und 60Hz geeignet.
Ventilatoren mit Wechselstrommotoren haben einen integrierten Thermoschutz mit manueller (elektrischer) Rückstellung. Die Größen 100 und 125 haben einen Impedanzmotorschutz.
Ventilatoren mit EC-Motoren verfügen über einen integrierten elektronischen Wärmeschutz mit Rotorblockierschutz und Softstart.
Ventilatoren mit EC-Motor mit eingebautem Potentiometer zur Einstellung des Arbeitspunktes können auch durch ein externes Signal 0-10V gesteuert werden.
Ventilatoren mit AC-Motor können mit einem 5-stufigen oder stufenlosen Drehzahlregler gesteuert werden.
Die K-Ventilatoren können mit den mitgelieferten Halterungen in jeder beliebigen Position im Innen- und Außenbereich installiert werden. Alle Modelle verfügen über einen 25 mm langen Stutzen, der sich perfekt für den Anschluss an runde Kanäle eignet, indem er mit Schnellklemmen befestigt wird, um Vibrationen zu vermeiden.
Die Installation kann mit Filterkästen, Schalldämpfern und anderem mechanischen Zubehör aus der empfohlenen Liste kombiniert werden.
Technische Daten
| 230V 1~ 50Hz | |||
|---|---|---|---|
| Nenndaten | |||
| Nennspannung | 230 | V | |
| Frequenz | 50 | Hz | |
| Phasen | 1~ | ||
| Leistungsaufnahme | 158 | W | |
| Eingangsleistung kW | 0,158 | kW | |
| Strom | 0,677 | A | |
| Drehzahl | 2.645 | rpm | |
| Volumenstrom | max. 950 | m³/h | |
| Kapazität des Kondensator | 5 | µF | |
| Max. Fördermitteltemperatur | max. 70 | °C | |
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 70 | °C | |
| Schalldaten | |||
| Schalldruckpegel in 3m (20m² Sabine) | 41 | dB(A) | |
| Schutzklasse / Klassifizierung | |||
| Schutzart, Motor | IP44 | ||
| Isolationsklasse | F | ||
| Daten gemäß ErP-Richtlinie | |||
| ErP ready | ErP 2016; ErP 2018 | ||
| Abmessungen und Gewichte | |||
| Kanalabmessungen, rund, Einlass | 250 | mm | |
| Kanalabmessungen, rund, Auslass | 250 | mm | |
| Gewicht | 4,6 | kg | |
| Sonstiges | |||
| Kanalanschlussart | Rund | ||
| Motortyp | AC | ||
Ecodesign
| 230V 1~ 50Hz | |||
|---|---|---|---|
| Produkt | |||
| Handelsname | Systemair | ||
| Produktname | K 250 L Sileo | ||
| Eco Design | |||
| ErP Konformität | 2018 | ||
| Kategorie | NWLA | ||
| Art des eingebauten oder einzubauenden Antriebs | Mehrstufenantrieb oder Drehzahlregelung | ||
| Typ | ELA | ||
| Art der Wärmerückgewinnung | ohne | ||
| thermischer Übertragungsgrad der Wärmerückgewinnung (UVU) | Nicht anwendbar | ||
| Nenn-Luftvolumenstrom (qv nom) | 0,153 | m³/s | |
| tatsächliche elektrische Eingangsleistung (p nom) | 0,155 | kW | |
| Nennaußendruck (Ps, ext) | 358 | Pa | |
| Ventilatorwirkungsgrad | 35 | % | |
| höchste äußere Leckluftrate (Gehäuse) | 0 | % | |
| Schallleistung (LWA) | 40 | dB(A) | |
| Grundgerät | |||
| ErP Konformität | 2018 | ||
| Kategorie | NWLA | ||
| Typ | ELA | ||
| Art des eingebauten oder einzubauenden Antriebs | Mehrstufenantrieb oder Drehzahlregelung | ||
| Art der Wärmerückgewinnung | ohne | ||
| thermischer Übertragungsgrad der Wärmerückgewinnung (UVU) | Nicht anwendbar | ||
| Höchster Luftvolumenstrom (qv max) | 900 | m³/h | |
| elektrische Eingangsleistung bei höchstem Luftvolumenstrom (P max) | 148 | W | |
| Schallleistung (LWA) | 40 | dB(A) | |
| Bezugs-Luftvolumenstrom (qv ref) | 0,175 | m³/s | |
| Bezugsdruckdifferenz (Ps ref) | 50 | Pa | |
| spezifische Eingangsleistung (SEL) | 0,208 | W/(m³/h) | |
| Steuerung (STRG) | 1 | ||
| Typologie (MISC) | 1,1 | ||
| x-Wert (Motor und Antrieb) | 1,5 | ||
| jährlicher Stromverbrauch (JSC), Klimazone "durchschnittlich" | 260 | kWh | |
| jährliche Einsparung an Heizenergie (JEH), Klimazone "kalt" | 260 | kWh | |
| jährlicher Stromverbrauch (JSC), Klimazone "warm" | 260 | kWh | |
| jährliche Einsparung an Heizenergie (JEH), Klimazone "durchschnittlich" | 17 | kWh/a | |
Abmessungen ØA 336 ØB 249 C 27 D 30.5 E 202 F 144.5 G 40 H 88 | |||
