Eigenschaften:

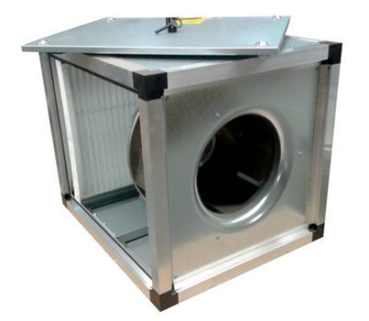

Das Gehäuse besteht aus einem korrosionsbeständigen Aluminiumrahmen mit glasfaserverstärkten Kunststoffecken aus PA6; sehr stoßfest. Seitenwände aus doppelwandigem verzinktem Stahlblech mit 30 mm Schall- und Wärmedämmung aus Steinwolle.
Die MUB + FILTER Ventilatoren verwenden Radiallaufräder mit rückwärts gekrümmter Form. Diese sind aus Hochleistungsverbundwerkstoff oder Aluminium, dynamisch ausgewuchtet und mit entsprechenden Außenläufermotoren oder IEC-Motoren mit Wirkungsgrad IE3 gepaart.
Je nach Modell werden die MUB + FILTER Ventilatoren mit AC- oder EC-Motor geliefert. Die Motoren sind für 50Hz und 60Hz geeignet.
AC-Motoren haben je nach Modell einen integrierten Wärmeschutz mit manueller (elektrischer) Rückstellung, einen vorverdrahteten integrierten Thermokontakt TK oder einen Thermistor PTC mit Leitungen zu einem Motorschutzgerät.
Modelle mit EC-Motoren verfügen über einen integrierten elektronischen Wärmeschutz mit Rotorblockierschutz und Sanftanlauf.
EC-Motoren mit eingebautem Potentiometer zur Einstellung des Arbeitspunktes können auch über ein externes Signal 0-10V gesteuert werden.
EC-Motoren sind je nach Modell auch mit ModBus-Kommunikation oder Alarmsignal ausgestattet.
AC-Motoren können über 5-stufige, stufenlose Drehzahlregler, D/Y-Schalter oder Frequenzumrichter gesteuert werden.
Die MUB-Ventilatoren können in jeder Position im Innenbereich und zusammen mit dem Aluminiumdach auch im Außenbereich aufgestellt werden. Mit montiertem Grundrahmen können sie auf dem Boden stehen. Um Vibrationen am Kanal zu vermeiden, wird empfohlen, flexible Verbindungen zu verwenden.
MUB + Filter verfügt über einen eingebauten Grobfilter von 65% (G4)
Technische Daten
| | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Einheit | ||||||||||||||||||||
| Frequenz | 60; 50 | Hz | ||||||||||||||||||
| Nennspannung | 400 | V | ||||||||||||||||||
| Phasen | 3~ | |||||||||||||||||||
| Strom | 1,46 | A | ||||||||||||||||||
| Leistungsaufnahme | 971 | W | ||||||||||||||||||
| Drehzahlregelung | ohne | |||||||||||||||||||
| Volumenstrom | max. 6.034 | m³/h | ||||||||||||||||||
| Hinweis: Separate Stromversorgung | ||||||||||||||||||||
| Motortyp | EC | |||||||||||||||||||
| Zuluftventilator | ||||||||||||||||||||
| Spannung | 400 | V | ||||||||||||||||||
| Phasen | 3~ | |||||||||||||||||||
| Nennstrom | 1,5 | A | ||||||||||||||||||
| Leistungsaufnahme (P1), Zuluftventilator | 950 | W | ||||||||||||||||||
| Drehzahl | 1.548 | rpm | ||||||||||||||||||
| Max. Fördermitteltemperatur | 60 | °C | ||||||||||||||||||
| Isolationsklasse | F | |||||||||||||||||||
| Schutzart, Motor | IP55 | |||||||||||||||||||
| Filter | ||||||||||||||||||||
| Filterklasse | Coarse 65% | |||||||||||||||||||
| Zuluftfilter | ||||||||||||||||||||
| Filtermaterial | Panelfilter | |||||||||||||||||||
| Abmessungen und Gewichte | ||||||||||||||||||||
| Gewicht: 59 kg AcousticJe nach Güte der akustischen Abschirmung des saug- und druckseitigen Geräusches ergibt sich die Höhe des Gehäuseabstrahlungspegel. Der gezeigte Abstrahlungswert ergibt sich bei 100 % Abschirmung des Ein- und Auslasspegels und entsprechend kleinem Umgebungsgeräusch. Abmessungen
| ||||||||||||||||||||
