Eigenschaften:

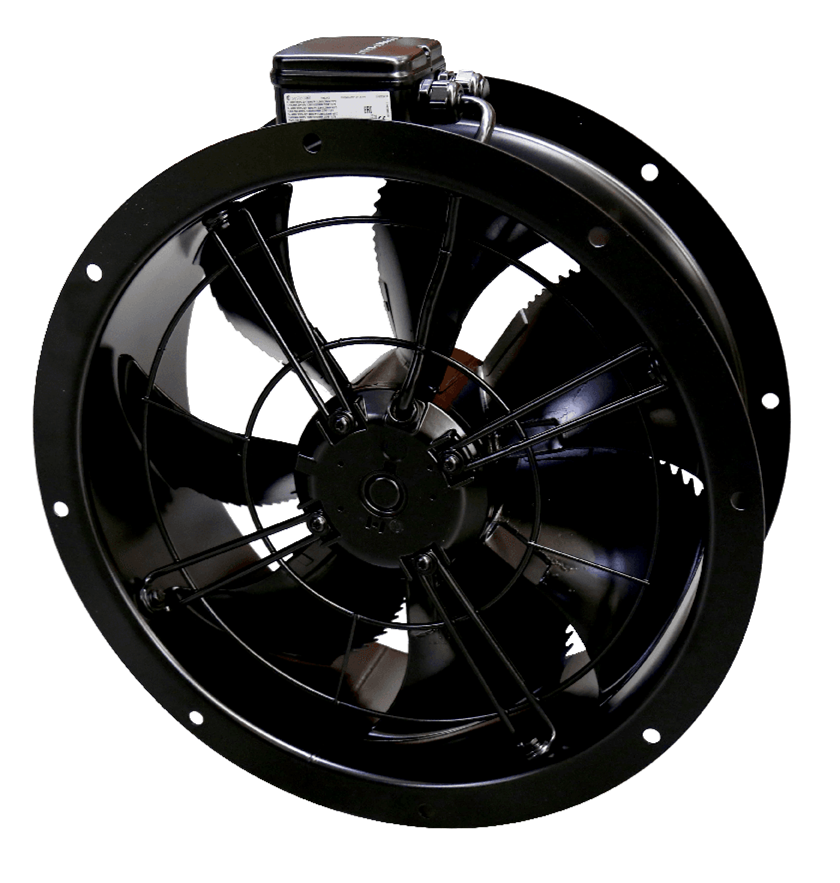

Das runde Gehäuse besteht aus verzinktem Stahl mit Pulverbeschichtung in RAL9005 mit vormontieren Flanschverbindungen.
Das komplette Programm wird mit Einlass-Schutzgitter geliefert. Ein Auslass-Schutzgitter ist als Zubehör erhältlich.
Je nach Modell sind die Ventilatoren mit einem externen Klemmkasten, Schutzart IP44 oder IP54, ausgestattet.
Die AR-Ventilatoren verwenden Axiallaufräder. Diese bestehen aus verzinktem Stahl, Verbundwerkstoff oder Aluminium, sind dynamisch ausgewuchtet und werden mit entsprechenden Außenläufermotoren gepaart.
Die AR-Ventilatoren sind mit einem Außenrotor mit Wechselstrommotor ausgestattet. Die Motoren sind für 50Hz und 60Hz geeignet .
Die Wechselstrommotoren sind mit einem vorverdrahteten integrierten Thermokontakt ausgestattet, dessen Leitungen an ein Motorschutzgerät anzuschließen sind.
Der AC-Motor kann mit einem 5-stufigen, stufenlosen Drehzahlregler oder einem Frequenzumrichter gesteuert werden. Regelbar mit Frequenzumformer mit allpoligem Sinusfilter.
Die AR-Ventilatoren können in Innenräumen an jeder beliebigen Stelle des Kanals installiert werden.
Technische Daten
| 230V 1~ 50Hz | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nenndaten | ||||||||||||||||||
| Nennspannung | 230 | V | ||||||||||||||||
| Frequenz | 50 | Hz | ||||||||||||||||
| Phasen | 1~ | |||||||||||||||||
| Motor, Schaltung | Y | |||||||||||||||||
| Leistungsaufnahme | 72 | W | ||||||||||||||||
| Eingangsleistung kW | 0,072 | kW | ||||||||||||||||
| Strom | 0,32 | A | ||||||||||||||||
| Drehzahl | 1.320 | rpm | ||||||||||||||||
| Volumenstrom | max. 1.800 | m³/h | ||||||||||||||||
| Kapazität des Kondensator | 2 | µF | ||||||||||||||||
| Max. Fördermitteltemperatur | max. 50 | °C | ||||||||||||||||
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 50 | °C | ||||||||||||||||
| Schutzklasse / Klassifizierung | ||||||||||||||||||
| Schutzart, Motor | IP44 | |||||||||||||||||
| Isolationsklasse | F | |||||||||||||||||
| Daten gemäß ErP-Richtlinie | ||||||||||||||||||
| ErP ready | nicht ErP-relevant | |||||||||||||||||
| Abmessungen und Gewichte | ||||||||||||||||||
| Kanalabmessungen, rund, Einlass | 300 | mm | ||||||||||||||||
| Kanalabmessungen, rund, Auslass | 300 | mm | ||||||||||||||||
| Gewicht | 5,9 | kg | ||||||||||||||||
| Sonstiges | ||||||||||||||||||
| Kanalanschlussart | Rund | |||||||||||||||||
| Gehäusefarbe | Schwarz | |||||||||||||||||
| Motortyp: AC
Abmessungen
| ||||||||||||||||||
