Eigenschaften:
Das runde Gehäuse besteht aus verzinktem Stahl mit Pulverbeschichtung in RAL9005 mit vormontieren Flanschverbindungen.
Das komplette Programm wird mit Einlass-Schutzgitter geliefert. Ein Auslass-Schutzgitter ist als Zubehör erhältlich.
Je nach Modell sind die Ventilatoren mit einem externen Klemmkasten, Schutzart IP44 oder IP54, ausgestattet.

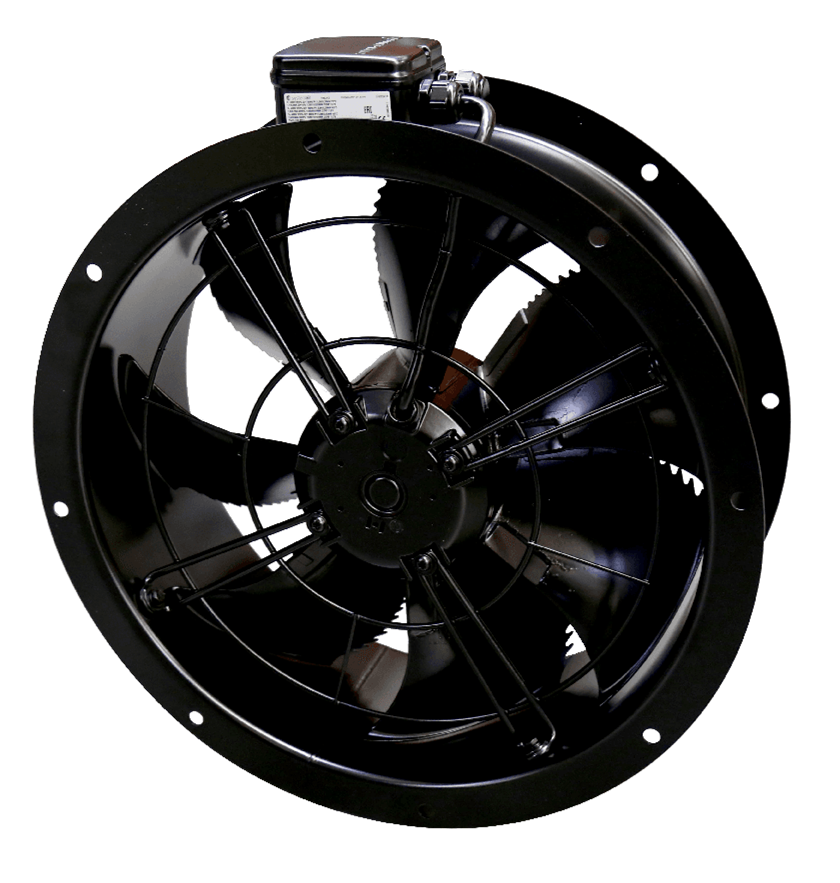

Die AR-Ventilatoren verwenden Axiallaufräder. Diese bestehen aus verzinktem Stahl, Verbundwerkstoff oder Aluminium, sind dynamisch ausgewuchtet und werden mit entsprechenden Außenläufermotoren gepaart.
Die AR-Ventilatoren sind mit einem Außenrotor mit Wechselstrommotor ausgestattet. Die Motoren sind für 50Hz und 60Hz geeignet .
Die Wechselstrommotoren sind mit einem vorverdrahteten integrierten Thermokontakt ausgestattet, dessen Leitungen an ein Motorschutzgerät anzuschließen sind.
Der AC-Motor kann mit einem 5-stufigen, stufenlosen Drehzahlregler oder einem Frequenzumrichter gesteuert werden. Regelbar mit Frequenzumformer mit allpoligem Sinusfilter.
Die AR-Ventilatoren können in Innenräumen an jeder beliebigen Stelle des Kanals installiert werden.
Technische Daten
| 400V 50Hz | |||
|---|---|---|---|
| Nenndaten | |||
| Nennspannung | 400 | V | |
| Frequenz | 50 | Hz | |
| Phasen | 3~ | ||
| Motor, Schaltung | D | ||
| Leistungsaufnahme | 190 | W | |
| Eingangsleistung kW | 0,19 | kW | |
| Strom | 0,4 | A | |
| Drehzahl | 1.390 | rpm | |
| Volumenstrom | 3.500 bis 3.500 | m³/h | |
| spezifisches Verhältnis | 1 | ||
| Max. Fördermitteltemperatur | 70 bis 70 | °C | |
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 70 | °C | |
| Schutzklasse / Klassifizierung | |||
| Schutzart, Motor | IP54 | ||
| Isolationsklasse | F | ||
| Daten gemäß ErP-Richtlinie | |||
| ErP ready | ErP 2016 | ||
| Effizienzgrad | 40,3 | Ƞactual | |
| Wirkungsgrad statisch | 29,3 | ȠstatA | |
| Target Effizienzklasse ErP2013 | 36 | Ƞtarget2013 | |
| Target Effizienzklasse ErP2015 | 40 | Ƞtarget2015 | |
| Abmessungen und Gewichte | |||
| Kanalabmessungen, rund, Einlass | 350 | mm | |
| Kanalabmessungen, rund, Auslass | 350 | mm | |
| Gewicht | 7,4 | kg | |
| Sonstiges | |||
| Kanalanschlussart | Rund | ||
| Gehäusefarbe | Schwarz | ||
| Motortyp | AC | ||
Ecodesign
| 400V 50Hz | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ökodesign 327 | ||||||||||||||||||
| Hersteller | Systemair GmbH | |||||||||||||||||
| Typ | AR 350DV | |||||||||||||||||
| Herstellungsjahr | Siehe Ventilatortypenschild | |||||||||||||||||
| Volumenstrom qv | 2.319 | m³/h | ||||||||||||||||
| Effizienzkategorie | statisch | |||||||||||||||||
| Effizienzgrad N | 40 | |||||||||||||||||
| Effizienzgrad Ziel N | 40 | |||||||||||||||||
| Drehzahl n | 1.396 | rpm | ||||||||||||||||
| Druckerhöhung total psf | 80 | Pa | ||||||||||||||||
| Leistungsverbrauch Ped | 180 | W | ||||||||||||||||
| Gesamtwirkungsgrad | 29,3 | % | ||||||||||||||||
| mind. Gesamtwirkungsgrad | 29,3 | % | ||||||||||||||||
| Drehzahlregelung | Nein | |||||||||||||||||
| Zusätzliche Komponenten | Komponenten zur Berechnung der Energieeffizienz, die aus der Messkategorie nicht ersichtlich sind, sind in der CE-Erklärung aufgeführt. | |||||||||||||||||
| Wartung | Informationen zu Installation, Betrieb und Wartung finden Sie in der Bedienungsanleitung. | |||||||||||||||||
Abmessungen
| ||||||||||||||||||
