Eigenschaften:

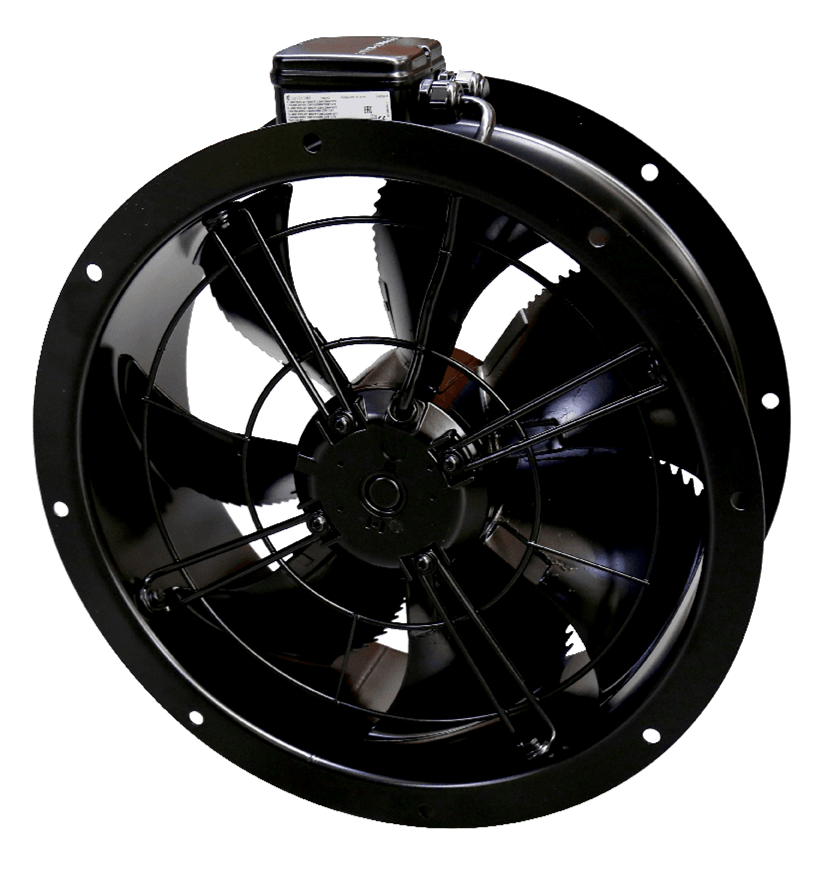

Das runde Gehäuse besteht aus verzinktem Stahl mit Pulverbeschichtung in RAL9005 mit vormontieren Flanschverbindungen.
Das komplette Programm wird mit Einlass-Schutzgitter geliefert. Ein Auslass-Schutzgitter ist als Zubehör erhältlich.
Je nach Modell sind die Ventilatoren mit einem externen Klemmkasten, Schutzart IP44 oder IP54, ausgestattet.
Die AR-Ventilatoren verwenden Axiallaufräder. Diese bestehen aus verzinktem Stahl, Verbundwerkstoff oder Aluminium, sind dynamisch ausgewuchtet und werden mit entsprechenden Außenläufermotoren gepaart.
Die AR-Ventilatoren sind mit einem Außenrotor mit Wechselstrommotor ausgestattet. Die Motoren sind für 50Hz und 60Hz geeignet .
Die Wechselstrommotoren sind mit einem vorverdrahteten integrierten Thermokontakt ausgestattet, dessen Leitungen an ein Motorschutzgerät anzuschließen sind.
Der AC-Motor kann mit einem 5-stufigen, stufenlosen Drehzahlregler oder einem Frequenzumrichter gesteuert werden. Regelbar mit Frequenzumformer mit allpoligem Sinusfilter.
Die AR-Ventilatoren können in Innenräumen an jeder beliebigen Stelle des Kanals installiert werden.
Technische Daten
| 230V 1~ 50Hz | |||
|---|---|---|---|
| Nenndaten | |||
| Nennspannung | 230 | V | |
| Frequenz | 50 | Hz | |
| Phasen | 1~ | ||
| Leistungsaufnahme | 600 | W | |
| Eingangsleistung kW | 0,6 | kW | |
| Strom | 2,9 | A | |
| Drehzahl | 1.390 | rpm | |
| Volumenstrom | max. 7.301 | m³/h | |
| Luftmenge bei max. Wirkungsgrad | 5.004 | m³/h | |
| spezifisches Verhältnis | 1 | ||
| Kapazität des Kondensator | 14 | µF | |
| Max. Fördermitteltemperatur | max. 70 | °C | |
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 70 | °C | |
| Schutzklasse / Klassifizierung | |||
| Schutzart, Motor | IP54 | ||
| Isolationsklasse | F | ||
| Daten gemäß ErP-Richtlinie | |||
| ErP ready | ErP 2018 | ||
| Messkategorie | A | ||
| Effizienzgrad | 41,8 | Ƞactual | |
| Wirkungsgrad statisch | 34 | ȠstatA | |
| Target Effizienzklasse ErP2013 | 36 | Ƞtarget2013 | |
| Target Effizienzklasse ErP2015 | 40 | Ƞtarget2015 | |
| Abmessungen und Gewichte | |||
| Kanalabmessungen, rund, Einlass | 450 | mm | |
| Kanalabmessungen, rund, Auslass | 450 | mm | |
| Gewicht | 17 | kg | |
| Sonstiges | |||
| Kanalanschlussart | Rund | ||
| Gehäusefarbe | Schwarz | ||
| Motortyp | AC | ||
Ecodesign
| 230V 1~ 50Hz | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ökodesign 327 | |||||||||||||||||||
| Hersteller | Systemair GmbH | ||||||||||||||||||
| Typ | AR 450E4 | ||||||||||||||||||
| Herstellungsjahr | Siehe Ventilatortypenschild | ||||||||||||||||||
| Volumenstrom qv | 5.005 | m³/h | |||||||||||||||||
| Effizienzkategorie | statisch | ||||||||||||||||||
| Effizienzgrad N | 41,8 | ||||||||||||||||||
| Effizienzgrad Ziel N | 40 | ||||||||||||||||||
| Drehzahl n | 1.398 | rpm | |||||||||||||||||
| Druckerhöhung total psf | 140 | Pa | |||||||||||||||||
| Leistungsverbrauch Ped | 590 | W | |||||||||||||||||
| Gesamtwirkungsgrad | 34 | % | |||||||||||||||||
| Drehzahlregelung | Nein | ||||||||||||||||||
| Zusätzliche Komponenten | Komponenten zur Berechnung der Energieeffizienz, die aus der Messkategorie nicht ersichtlich sind, sind in der CE-Erklärung aufgeführt. | ||||||||||||||||||
| Wartung | Informationen zu Installation, Betrieb und Wartung finden Sie in der Bedienungsanleitung. | ||||||||||||||||||
