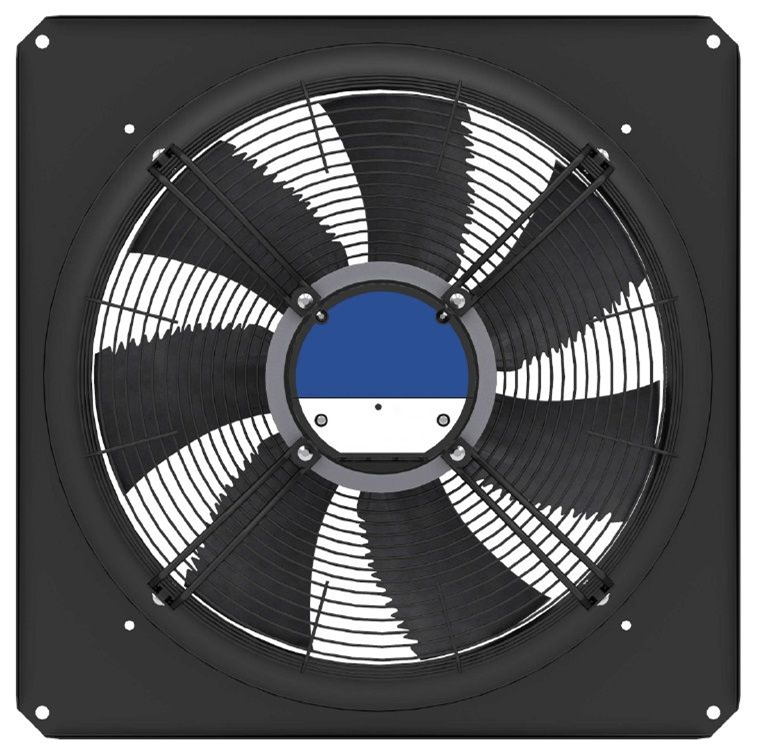

Eigenschaften:
Die Baugrößen 200-300 mit AC-Motoren außer AW 300E2 sind mit integriertem Thermostatschalter erhältlich. Die Baugrößen 315-1000 mit AC-Motoren und AW 300E2 sind mit vorverdrahtetem integriertem Thermokontakt mit Zuleitungen für ein Motorschutzgerät erhältlich..
Die Modelle mit EC-Motoren verfügen über einen integrierten elektronischen Motorschutz.
Je nach Modell sind die Ventilatoren mit einem externen Klemmenkasten ausgestattet, Schutzart IP44, IP54 oder IP55.
Die AW-Ventilatoren verwenden Axiallaufräder. Diese bestehen aus beschichtetem Stahl, Verbundwerkstoff oder Aluminium, sind dynamisch gewuchtet und werden mit entsprechenden Außenläufermotoren eingesetzt.
Je nach Modell sind die AW-Ventilatoren mit einem AC- oder EC-Außenläufermotor ausgestattet. Die Motoren sind für 50Hz und 60Hz geeignet.
Die Baugrößen 200-300 mit AC-Motoren sind mit integriertem Thermostatschalter erhältlich.
Die Baugrößen 200-1000 mit AC-Motoren sind mit vorverdrahtetem integriertem Thermokontakt mit Zuleitungen für ein Motorschutzgerät erhältlich.
Die Modelle mit EC-Motoren verfügen über einen integrierten elektronischen Motorschutz.
EC-Motoren können durch ein externes Signal von 0-10V gesteuert werden.
EC-Motoren sind je nach Größe auch mit ModBus-Kommunikation oder Alarmsignal ausgestattet.
AC-Motoren können mit 5-stufigen, stufenlosen Drehzahlreglern oder Frequenzumrichtern gesteuert werden.
Die AW-Ventilatoren können in jeder beliebigen Position an einer Wand oder Decke in Innenräumen installiert werden.
Technische Daten
| 400V 3~ 50/60Hz | |||
|---|---|---|---|
| Nenndaten | |||
| Nennspannung | 400 | V | |
| Frequenz | 60; 50 | Hz | |
| Phasen | 3~ | ||
| Leistungsaufnahme | 2.499 | W | |
| Eingangsleistung kW | 2,499 | kW | |
| Strom | 3,79 | A | |
| Drehzahl | 849 | rpm | |
| Volumenstrom | max. 35.359 | m³/h | |
| Luftmenge bei max. Wirkungsgrad | 22.859 | m³/h | |
| Max. Fördermitteltemperatur | max. 60 | °C | |
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 60 | °C | |
| Schutzklasse / Klassifizierung | |||
| Schutzart, Motor | IP55 | ||
| Isolationsklasse | F | ||
| Daten gemäß ErP-Richtlinie | |||
| ErP ready | ErP 2018 | ||
| Abmessungen und Gewichte | |||
| Gewicht | 60,2 | kg | |
| Sonstiges | |||
| Motortyp | EC | ||
Ecodesign
| 400V 3~ 50/60Hz | |||
|---|---|---|---|
| Ökodesign 327 | |||
| Hersteller | Systemair GmbH | ||
| Typ | AW 1000D EC | ||
| Herstellungsjahr | Siehe Ventilatortypenschild | ||
| Volumenstrom qv | 22.865 | m³/h | |
| Effizienzkategorie | statisch | ||
| Effizienzgrad N | 52,7 | ||
| Effizienzgrad Ziel N | 40 | ||
| Drehzahl n | 849 | rpm | |
| Druckerhöhung total psf | 170 | Pa | |
| Leistungsverbrauch Ped | 2.407 | W | |
| Gesamtwirkungsgrad | 44,8 | % | |
| Drehzahlregelung | Ja | ||
| Zusätzliche Komponenten | Komponenten zur Berechnung der Energieeffizienz, die aus der Messkategorie nicht ersichtlich sind, sind in der CE-Erklärung aufgeführt. | ||
| Wartung | Informationen zu Installation, Betrieb und Wartung finden Sie in der Bedienungsanleitung. | ||
AbmessungenAW-EC 1000D [mm] □A 1110 B1 105 B2 200 B3 20 B4 177,4 B5 247,4 B6 36,2 B7 227,4 ØD1 1066,5 ØD2 1016 ØD4 14,5 □L 1170  | |||
