Eigenschaften:
Die Baugrößen 200-300 mit AC-Motoren außer AW 300E2 sind mit integriertem Thermostatschalter erhältlich. Die Baugrößen 315-1000 mit AC-Motoren und AW 300E2 sind mit vorverdrahtetem integriertem Thermokontakt mit Zuleitungen für ein Motorschutzgerät erhältlich..
Die Modelle mit EC-Motoren verfügen über einen integrierten elektronischen Motorschutz.
Je nach Modell sind die Ventilatoren mit einem externen Klemmenkasten ausgestattet, Schutzart IP44, IP54 oder IP55.

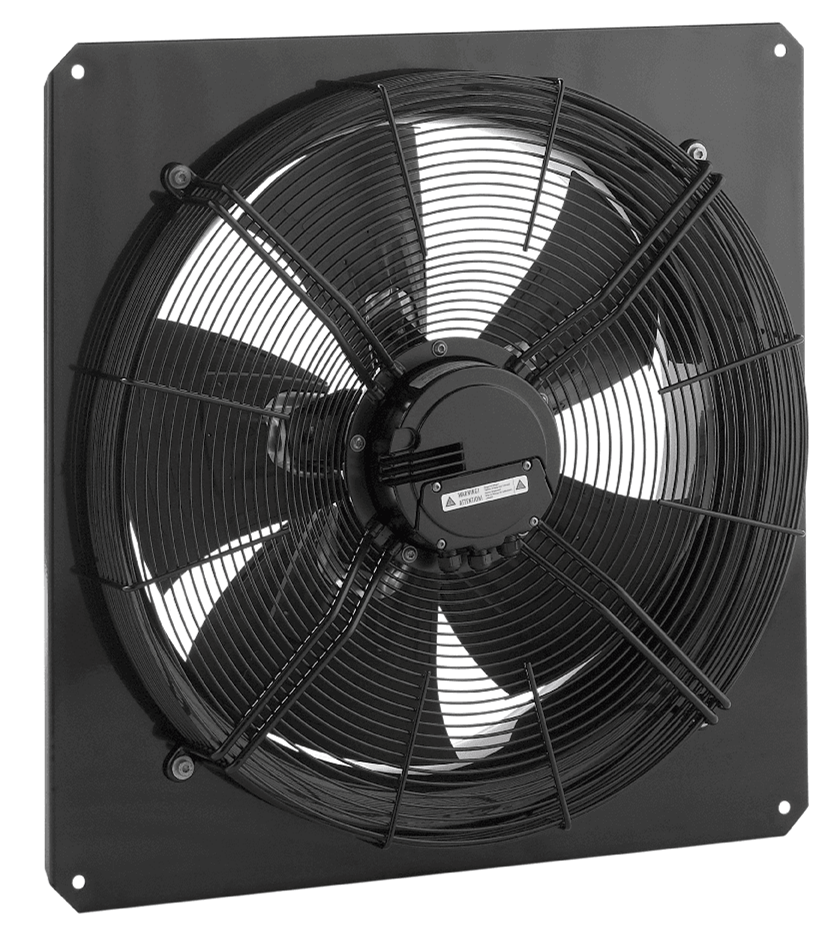

Die AW-Ventilatoren verwenden Axiallaufräder. Diese bestehen aus beschichtetem Stahl, Verbundwerkstoff oder Aluminium, sind dynamisch gewuchtet und werden mit entsprechenden Außenläufermotoren eingesetzt.
Je nach Modell sind die AW-Ventilatoren mit einem AC- oder EC-Außenläufermotor ausgestattet. Die Motoren sind für 50Hz und 60Hz geeignet.
Die Baugrößen 200-300 mit AC-Motoren sind mit integriertem Thermostatschalter erhältlich.
Die Baugrößen 200-1000 mit AC-Motoren sind mit vorverdrahtetem integriertem Thermokontakt mit Zuleitungen für ein Motorschutzgerät erhältlich.
Die Modelle mit EC-Motoren verfügen über einen integrierten elektronischen Motorschutz.
EC-Motoren können durch ein externes Signal von 0-10V gesteuert werden.
EC-Motoren sind je nach Größe auch mit ModBus-Kommunikation oder Alarmsignal ausgestattet.
AC-Motoren können mit 5-stufigen, stufenlosen Drehzahlreglern oder Frequenzumrichtern gesteuert werden.
Die AW-Ventilatoren können in jeder beliebigen Position an einer Wand oder Decke in Innenräumen installiert werden.
Technische Daten
| 230V 1~ 50/60Hz | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nenndaten | |||||||||||||||||||||||||||
| Nennspannung | 230 | V | |||||||||||||||||||||||||
| Frequenz | 60; 50 | Hz | |||||||||||||||||||||||||
| Phasen | 1~ | ||||||||||||||||||||||||||
| Leistungsaufnahme | 60 | W | |||||||||||||||||||||||||
| Eingangsleistung kW | 0,06 | kW | |||||||||||||||||||||||||
| Strom | 0,53 | A | |||||||||||||||||||||||||
| Drehzahl | 2.820 | rpm | |||||||||||||||||||||||||
| Volumenstrom | max. 1.001 | m³/h | |||||||||||||||||||||||||
| Max. Fördermitteltemperatur | max. 60 | °C | |||||||||||||||||||||||||
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 60 | °C | |||||||||||||||||||||||||
| Schutzklasse / Klassifizierung | |||||||||||||||||||||||||||
| Schutzart, Motor | IP54 | ||||||||||||||||||||||||||
| Isolationsklasse | B | ||||||||||||||||||||||||||
| Daten gemäß ErP-Richtlinie | |||||||||||||||||||||||||||
| ErP ready | ErP 2018 | ||||||||||||||||||||||||||
| Abmessungen und Gewichte | |||||||||||||||||||||||||||
| Gewicht | 2,4 | kg | |||||||||||||||||||||||||
| Sonstiges | |||||||||||||||||||||||||||
| Gehäusefarbe | Schwarz | ||||||||||||||||||||||||||
| Motortyp: EC
Abmessungen
| |||||||||||||||||||||||||||
