Eigenschaften:
Die Baugrößen 200-300 mit AC-Motoren außer AW 300E2 sind mit integriertem Thermostatschalter erhältlich. Die Baugrößen 315-1000 mit AC-Motoren und AW 300E2 sind mit vorverdrahtetem integriertem Thermokontakt mit Zuleitungen für ein Motorschutzgerät erhältlich..
Die Modelle mit EC-Motoren verfügen über einen integrierten elektronischen Motorschutz.
Je nach Modell sind die Ventilatoren mit einem externen Klemmenkasten ausgestattet, Schutzart IP44, IP54 oder IP55.

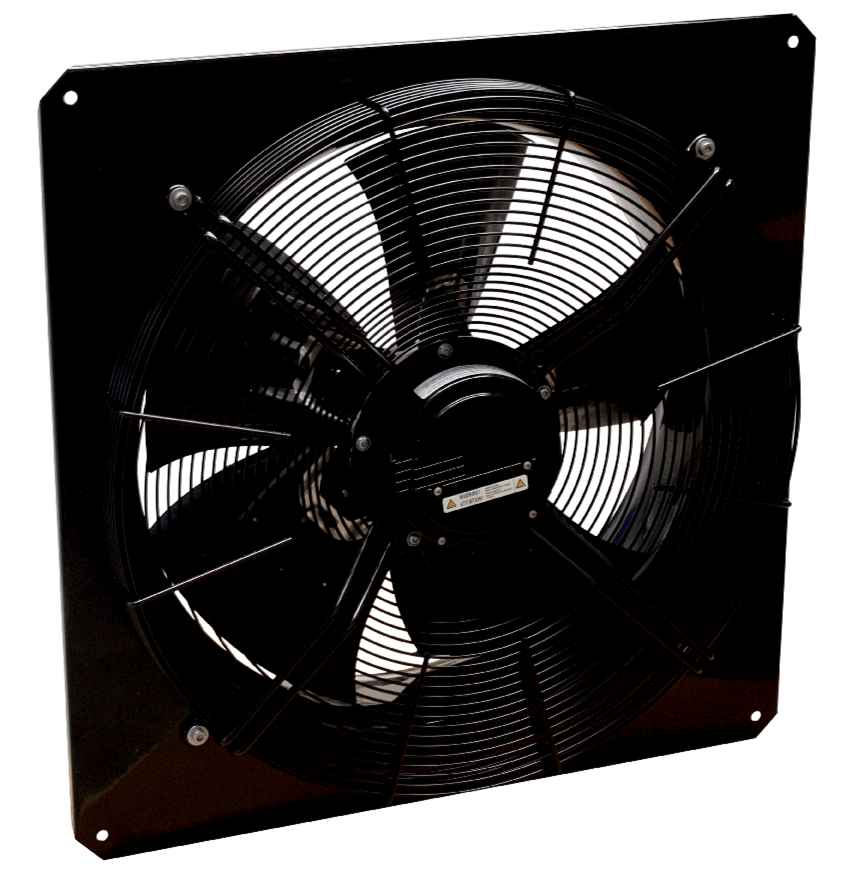

Die AW-Ventilatoren verwenden Axiallaufräder. Diese bestehen aus beschichtetem Stahl, Verbundwerkstoff oder Aluminium, sind dynamisch gewuchtet und werden mit entsprechenden Außenläufermotoren eingesetzt.
Je nach Modell sind die AW-Ventilatoren mit einem AC- oder EC-Außenläufermotor ausgestattet. Die Motoren sind für 50Hz und 60Hz geeignet.
Die Baugrößen 200-300 mit AC-Motoren sind mit integriertem Thermostatschalter erhältlich.
Die Baugrößen 200-1000 mit AC-Motoren sind mit vorverdrahtetem integriertem Thermokontakt mit Zuleitungen für ein Motorschutzgerät erhältlich.
Die Modelle mit EC-Motoren verfügen über einen integrierten elektronischen Motorschutz.
EC-Motoren können durch ein externes Signal von 0-10V gesteuert werden.
EC-Motoren sind je nach Größe auch mit ModBus-Kommunikation oder Alarmsignal ausgestattet.
AC-Motoren können mit 5-stufigen, stufenlosen Drehzahlreglern oder Frequenzumrichtern gesteuert werden.
Die AW-Ventilatoren können in jeder beliebigen Position an einer Wand oder Decke in Innenräumen installiert werden.
Technische Daten
| 230V 1~ 50Hz | |||
|---|---|---|---|
| Nenndaten | |||
| Nennspannung | 230 | V | |
| Frequenz | 50 | Hz | |
| Phasen | 1~ | ||
| Motor, Schaltung | D | ||
| Leistungsaufnahme | 600 | W | |
| Eingangsleistung kW | 0,6 | kW | |
| Strom | 2,9 | A | |
| Drehzahl | 1.390 | rpm | |
| Volumenstrom | max. 7.301 | m³/h | |
| Luftmenge bei max. Wirkungsgrad | 7.300 | m³/h | |
| spezifisches Verhältnis | 1 | ||
| Kapazität des Kondensator | 14 | µF | |
| Max. Fördermitteltemperatur | max. 70 | °C | |
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 70 | °C | |
| Schutzklasse / Klassifizierung | |||
| Schutzart, Motor | IP54 | ||
| Isolationsklasse | F | ||
| Daten gemäß ErP-Richtlinie | |||
| ErP ready | ErP 2018 | ||
| Messkategorie | A | ||
| Effizienzgrad | 41,8 | Ƞactual | |
| Wirkungsgrad statisch | 34 | ȠstatA | |
| Target Effizienzklasse ErP2013 | 36 | Ƞtarget2013 | |
| Target Effizienzklasse ErP2015 | 40 | Ƞtarget2015 | |
| Abmessungen und Gewichte | |||
| Gewicht | 16,2 | kg | |
| Sonstiges | |||
| Motortyp | AC | ||
Ecodesign
| 230V 1~ 50Hz | ||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ökodesign 327 | ||||||||||||||||||||||||||||||||||||||||||||
| Hersteller | Systemair GmbH | |||||||||||||||||||||||||||||||||||||||||||
| Typ | AW 450E4 | |||||||||||||||||||||||||||||||||||||||||||
| Herstellungsjahr | Siehe Ventilatortypenschild | |||||||||||||||||||||||||||||||||||||||||||
| Volumenstrom qv | 7.300 | m³/h | ||||||||||||||||||||||||||||||||||||||||||
| Effizienzkategorie | statisch | |||||||||||||||||||||||||||||||||||||||||||
| Effizienzgrad N | 41,8 | |||||||||||||||||||||||||||||||||||||||||||
| Effizienzgrad Ziel N | 40 | |||||||||||||||||||||||||||||||||||||||||||
| Drehzahl n | 1.398 | rpm | ||||||||||||||||||||||||||||||||||||||||||
| Druckerhöhung total psf | 140 | Pa | ||||||||||||||||||||||||||||||||||||||||||
| Leistungsverbrauch Ped | 590 | W | ||||||||||||||||||||||||||||||||||||||||||
| Gesamtwirkungsgrad | 34 | % | ||||||||||||||||||||||||||||||||||||||||||
| Drehzahlregelung | Nein | |||||||||||||||||||||||||||||||||||||||||||
| Zusätzliche Komponenten | Komponenten zur Berechnung der Energieeffizienz, die aus der Messkategorie nicht ersichtlich sind, sind in der CE-Erklärung aufgeführt. | |||||||||||||||||||||||||||||||||||||||||||
| Wartung | Informationen zu Installation, Betrieb und Wartung finden Sie in der Bedienungsanleitung. | |||||||||||||||||||||||||||||||||||||||||||
Abmessungen
| ||||||||||||||||||||||||||||||||||||||||||||
