Eigenschaften:
Die Baugrößen 200-300 mit AC-Motoren außer AW 300E2 sind mit integriertem Thermostatschalter erhältlich. Die Baugrößen 315-1000 mit AC-Motoren und AW 300E2 sind mit vorverdrahtetem integriertem Thermokontakt mit Zuleitungen für ein Motorschutzgerät erhältlich..
Die Modelle mit EC-Motoren verfügen über einen integrierten elektronischen Motorschutz.
Je nach Modell sind die Ventilatoren mit einem externen Klemmenkasten ausgestattet, Schutzart IP44, IP54 oder IP55.

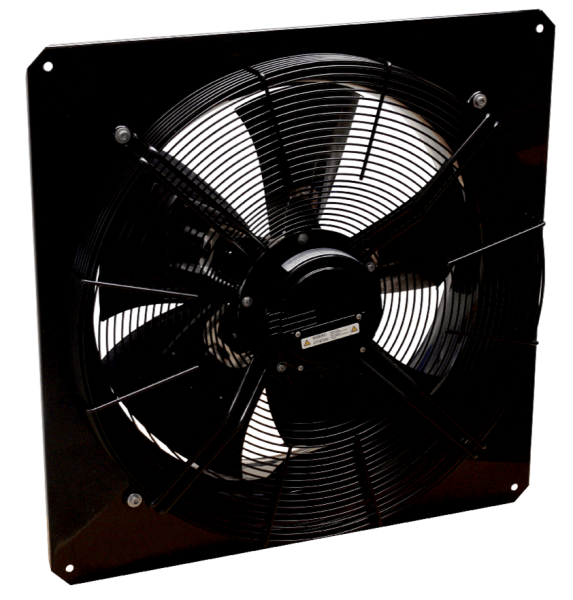

Die AW-Ventilatoren verwenden Axiallaufräder. Diese bestehen aus beschichtetem Stahl, Verbundwerkstoff oder Aluminium, sind dynamisch gewuchtet und werden mit entsprechenden Außenläufermotoren eingesetzt.
Je nach Modell sind die AW-Ventilatoren mit einem AC- oder EC-Außenläufermotor ausgestattet. Die Motoren sind für 50Hz und 60Hz geeignet.
Die Baugrößen 200-300 mit AC-Motoren sind mit integriertem Thermostatschalter erhältlich.
Die Baugrößen 200-1000 mit AC-Motoren sind mit vorverdrahtetem integriertem Thermokontakt mit Zuleitungen für ein Motorschutzgerät erhältlich.
Die Modelle mit EC-Motoren verfügen über einen integrierten elektronischen Motorschutz.
EC-Motoren können durch ein externes Signal von 0-10V gesteuert werden.
EC-Motoren sind je nach Größe auch mit ModBus-Kommunikation oder Alarmsignal ausgestattet.
AC-Motoren können mit 5-stufigen, stufenlosen Drehzahlreglern oder Frequenzumrichtern gesteuert werden.
Die AW-Ventilatoren können in jeder beliebigen Position an einer Wand oder Decke in Innenräumen installiert werden.
Technische Daten
| 400V 3~ 50Hz | |||
|---|---|---|---|
| Nenndaten | |||
| Nennspannung | 400 | V | |
| Frequenz | 50 | Hz | |
| Phasen | 3~ | ||
| Motor, Schaltung | D; Y | ||
| Leistungsaufnahme | 1.050 | W | |
| Eingangsleistung kW | 1,05 | kW | |
| Strom | 2,2 | A | |
| Drehzahl | 1.280 | rpm | |
| Volumenstrom | max. 11.344 | m³/h | |
| Luftmenge bei max. Wirkungsgrad | 7.423 | m³/h | |
| spezifisches Verhältnis | 1,000000 | ||
| Max. Fördermitteltemperatur | max. 70 | °C | |
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 70 | °C | |
| Schutzklasse / Klassifizierung | |||
| Schutzart, Motor | IP54 | ||
| Isolationsklasse | F | ||
| Daten gemäß ErP-Richtlinie | |||
| ErP ready | ErP 2018 | ||
| Messkategorie | A | ||
| Effizienzgrad | 40,1 | Ƞactual | |
| Wirkungsgrad statisch | 33,7 | ȠstatA | |
| Target Effizienzklasse ErP2013 | 36 | Ƞtarget2013 | |
| Target Effizienzklasse ErP2015 | 40 | Ƞtarget2015 | |
| Abmessungen und Gewichte | |||
| Gewicht | 24 | kg | |
| Sonstiges | |||
| Gehäusefarbe | Schwarz | ||
| Motortyp | AC | ||
Ecodesign
| 400V 3~ 50Hz | |||
|---|---|---|---|
| Ökodesign 327 | |||
| Hersteller | Systemair GmbH | ||
| Typ | AW 560DV | ||
| Herstellungsjahr | Siehe Ventilatortypenschild | ||
| Volumenstrom qv | 7.424 | m³/h | |
| Effizienzkategorie | statisch | ||
| Effizienzgrad N | 40,1 | ||
| Effizienzgrad Ziel N | 40 | ||
| Drehzahl n | 1.300 | rpm | |
| Druckerhöhung total psf | 158 | Pa | |
| Leistungsverbrauch Ped | 990 | W | |
| Gesamtwirkungsgrad | 33,7 | % | |
| Drehzahlregelung | Nein | ||
| Zusätzliche Komponenten | Komponenten zur Berechnung der Energieeffizienz, die aus der Messkategorie nicht ersichtlich sind, sind in der CE-Erklärung aufgeführt. | ||
| Wartung | Informationen zu Installation, Betrieb und Wartung finden Sie in der Bedienungsanleitung. | ||
Abmessungen AW 560 □A 675 B 119 B1 223 B2 16 B3 245 B4 60 ØD1 589 ØD2 568 ØD4 11 □L 725 | |||
