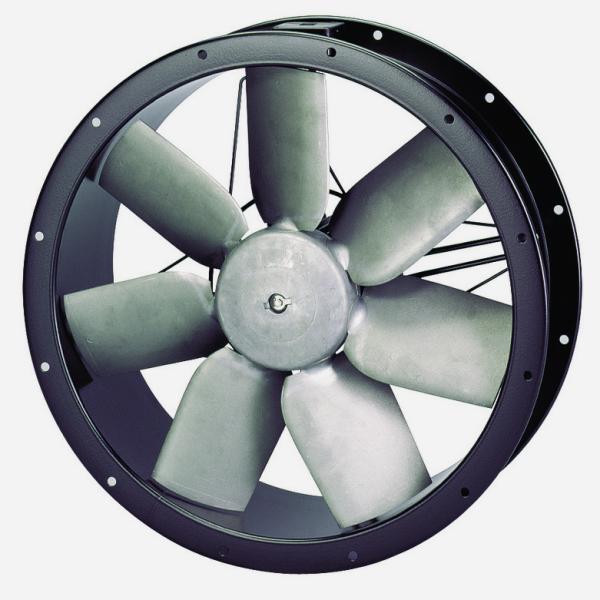

Axial-Rohrventilator TCBB/4-630/L
Hersteller: Soler und Palau
-Stahlblechgehäuse mit Epoxid-Polyester-Beschichtung
-Verbindungsflansche gemäß ISO 1940
-Flügel aus Aluminiumdruckguss
-Statisch und dynamisch ausgewuchtet nach ISO 1940
-Klemmenkasten am Gehäuse angebaut
-Asynchron Käfigläufermotor aus Aluminiumdruckguss, 4-polig
-Schutzart IP 65
-Wärmeklasse F
-Motorbemessung Dauerbetrieb S1
-Geschlossene Kugellager - wartungsfrei

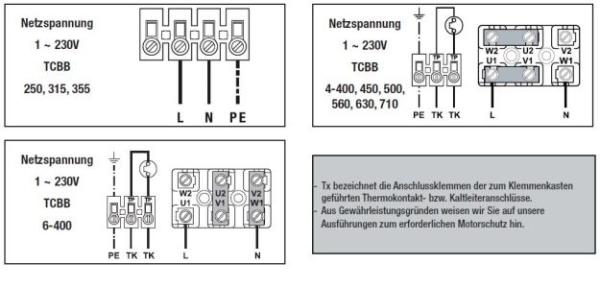

-Mit Thermokontakten ausgstattet, die Anschlüsse sind zum Klemmenbrett geführt
-Allpoligwirksamer Motorschutz gemäß EN 60335-2-80 in Verbindung mit einem Motorschutzschalter MSE
-Nicht drehzahlsteuerbar
Technische Daten:
- Volumenstrom: 15.980 m3/h (freiblasend)
- Nennspannung: 1ph. 230 V,50Hz
- Drehzahl: 1.365 1/min
- Max. Leistungsaufnahme: 1.707 W
- Motorstrom: 7,5 A
- max. Förderm. Temp. -40/+70 GradC
- Schallleistungspegel LWA: 85 dB(A)
- Gewicht: 40,0 kg
Angaben zur Energieeffizienz gemäß ErP-Richtlinie:
- Messkategorie (MK) D
- Effizienzkategorie (EK) total
- Drehzahlregelung (DR) nicht erforderlich
- Spezifisches Verhältnis (r) 1
- Effizienzgrad (N) 58,4

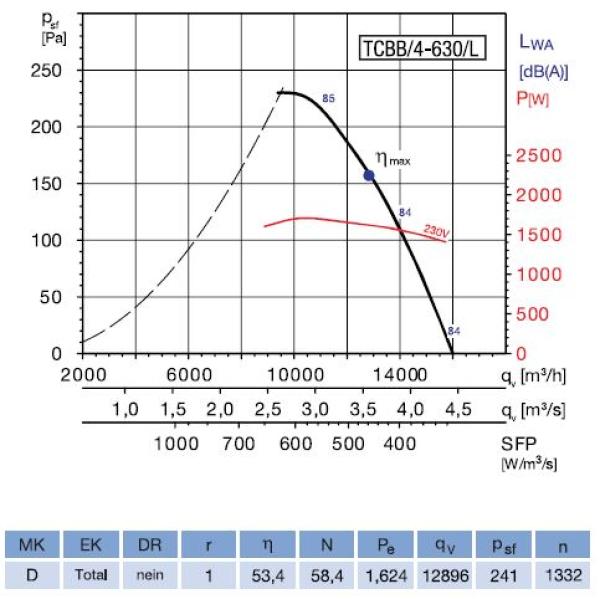

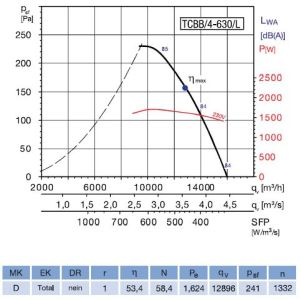

Betriebsdaten am Effizienzoptimum:
- Wirkungsgrad (eta) 53,4 %
- Elektrische Leistung (Pe) 1,624 KW
- Statischer Ventilatordruck 241 Pa
- Volumenstrom 12.986 m3/h
- Drehzahl 1.332 1/min
