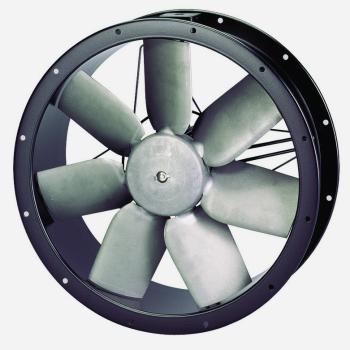

Axial-Rohrventilator TCBT/4-560/H

Axial-Rohrventilator TCBT/4-560/H

Hersteller: Soler und Palau

-Stahlblechgehäuse mit Epoxid-Polyester-Beschichtung
-Verbindungsflansche gemäß ISO 1940
-Flügel aus Aluminiumdruckguss
-Statisch und dynamisch ausgewuchtet nach ISO 1940
-Klemmenkasten am Gehäuse angebaut
-Asynchron Käfigläufermotor aus Aluminiumdruckguss, 4-polig
-Schutzart IP 65
-Wärmeklasse F
-Motorbemessung Dauerbetrieb S1
-Geschlossene Kugellager - wartungsfrei

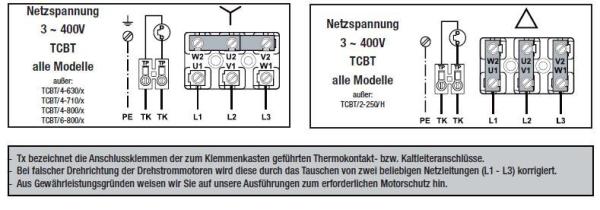

-Mit Thermokontakten ausgstattet, die Anschlüsse sind zum Klemmenbrett geführt
-Allpoligwirksamer Motorschutz gemäß EN 60335-2-80 in Verbindung mit einem Motorschutzschalter MSD
-Stufenlos drehzahlsteuerbar mittels Frequenzumrichter FU (20-50 Hz)


Technische Daten:

• Volumenstrom: 13.370 m3/h (freiblasend)
• Nennspannung: 3ph. 400 V/50Hz
• Drehzahl: 1.390 1/min
• Max. Leistungsaufnahme: 1.348 W
• Motorstrom: 2,4 A
• max. Förderm. Temp. -40/+70 GradC
• bei Drehzahlregelung -40/+50 GradC
• Schallleistungspegel LWA: 83 dB(A)
• Gewicht: 34,7 kg


Angaben zur Energieeffizienz gemäß ErP-Richtlinie:

• Messkategorie (MK) D
• Effizienzkategorie (EK) total
• Drehzahlregelung (DR) nicht erforderlich
• Spezifisches Verhältnis (r) 1
• Effizienzgrad (N) 59,1

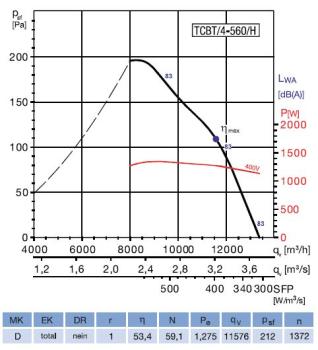

Betriebsdaten am Effizienzoptimum:

• Wirkungsgrad (eta) 53,4 %
• Elektrische Leistung (Pe) 1,275 KW
• Statischer Ventilatordruck 212 Pa
• Volumenstrom 11.576 m3/h
• Drehzahl 1.372 1/min
