Eigenschaften:

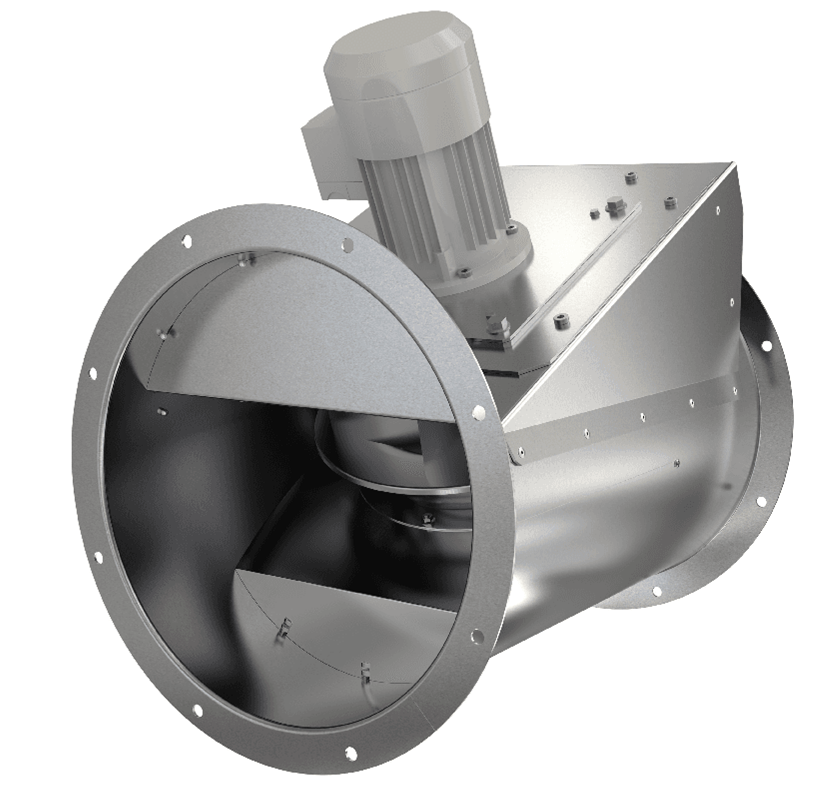

Das lange Gehäuse ist aus vorverzinktem Stahl gefertigt und hat angedrückte Flansche nach Eurovent 1/2, für den direkten Einbau in Kanalsysteme. Der Motor befindet sich außerhalb des Luftstroms.
Die AXZENT-Ventilatoren verwenden Radiallaufräder mit rückwärts gekrümmten Laufrädern. Diese sind aus Aluminium, dynamisch ausgewuchtet und mit einem entsprechenden IEC-Motor mit Wirkungsgrad IE3 oder EC-Motor gepaart.
Je nach Modell werden die AXZENT-Ventilatoren mit AC- oder EC-Motor geliefert. Die Motoren sind für 50Hz und 60Hz geeignet.
AC-Motoren haben je nach Modell einen integrierten Wärmeschutz mit manueller (elektrischer) Rückstellung, Thermistor-PTC zum Anschluss an ein Motorschutzgerät.
Modelle mit EC-Motoren haben einen integrierten elektronischen Wärmeschutz mit Rotorblockierschutz und Sanftanlauf.
EC-Motoren mit eingebautem Potentiometer zur Einstellung des Arbeitspunktes können auch über ein externes Signal 0-10V gesteuert werden.
EC-Motoren sind je nach Modell auch mit ModBus-Kommunikation oder Alarmsignal ausgestattet.
AC-Motoren können über 5-stufige, stufenlose Drehzahlregler, D/Y-Schalter oder Frequenzumrichter gesteuert werden.
Die Ventilatoren können im Innenbereich oder mit speziellem Zubehör auch im Außenbereich eingesetzt werden. Mit angedrückten Flanschen nach Eurovent 1/2, für den direkten Einbau in Kanalsysteme.
Technische Daten
| 230V 1~ 50/60Hz | |||
|---|---|---|---|
| Nenndaten | |||
| Nennspannung | 230 | V | |
| Frequenz | 50; 60 | Hz | |
| Phasen | 1~ | ||
| Leistungsaufnahme | 713 | W | |
| Eingangsleistung kW | 0,713 | kW | |
| Strom | 5,69 | A | |
| Drehzahl | 1.511 | rpm | |
| Volumenstrom | max. 5.138 | m³/h | |
| Max. Fördermitteltemperatur | max. 120 | °C | |
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 120 | °C | |
| Schutzklasse / Klassifizierung | |||
| Schutzart, Motor | IP55 | ||
| Isolationsklasse | F | ||
| Daten gemäß ErP-Richtlinie | |||
| ErP ready | nicht ErP-relevant | ||
| Abmessungen und Gewichte | |||
| Kanalabmessungen, rund, Einlass | 500 | mm | |
| Kanalabmessungen, rund, Auslass | 500 | mm | |
| Gewicht | 54,6 | kg | |
| Sonstiges | |||
| Kanalanschlussart | Rund | ||
| Motortyp: EC
Abmessungen AxZent 500EC L 720 ØDA 590 h 774 b 495,7 ØDI 500,5 ØDL 560 zx w° 12x30° zx Ød 12x12 | |||
