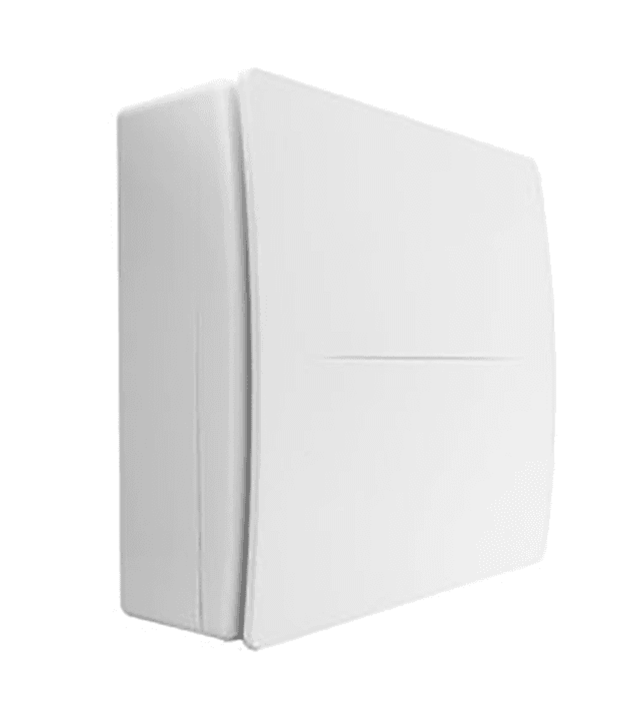

BF 100X #246879
Die Abluftventilatoren der Serie BF100X (Aufputz) sind perfekt für die Entlüftung von Einzelräumen wie z. B. Bädern geeignetErleben Sie eine optimale Luftabsaugung in kleinen und mittleren Räumen mit unseren leistungsstarken Abluftventilatoren, die mühelos die Widerstände von Kanalsystemen überwinden können. Dieser Ventilator eignet sich perfekt für die Aufputzmontage und bietet nicht nur eine effektive Absaugung von Gerüchen und Dämpfen, sondern auch eine ansprechende Ästhetik.Das Gehäuse aus hochwertigem ABS und Polystyrol garantiert eine langlebige, stoßfeste und robuste Konstruktion. In elegantem Weiß (RAL 9010) lackiert und UV-beständig fügt sich dieses Gerät nahtlos in Ihr Badezimmerdesign ein.Mit einem vorwärts gekrümmten Zentrifugallaufrad erreicht der Ventilator verbesserte aerodynamische Eigenschaften, minimale Geräuschentwicklung und maximale Effizienz.Der zweistufige Induktionsmotor ist vollständig gekapselt und mit integriertem Wärmeschutz ausgestattet. Montiert auf lebensdauergeschmierten, hochwertigen Kugellagern, ist dieser Motor ideal für kühles Klima geeignet. Entdecken Sie die verschiedenen Versionen:Standard (BF...X):Der Ventilator wird entweder über einen separaten ON/OFF-Schalter oder den Lichtschalter bedient.Nachlaufzeit (BF...TX):Mit einer einstellbaren Zeitschaltuhr von ± 1 bis 25 Minuten versehen, läuft der Ventilator nach dem Ausschalten für die gewählte Zeit weiter.Feuchteregler und Zeitschaltuhr (BF HTX):Dieser Ventilator ist mit einer fortschrittlichen elektronischen Schaltung ausgestattet, die einen Feuchtigkeitsfühler (einstellbar von 50% bis 95% RH) und einen Timer (± 1 bis 25 Minuten) enthält. Der Betrieb erfolgt automatisch: Der Ventilator wird aktiviert oder deaktiviert, abhängig davon, ob die relative Luftfeuchtigkeit den voreingestellten Schwellenwert über- oder unterschreitet. Nach dem Ausschalten läuft das Gebläse für die voreingestellte Zeitspanne weiter, um optimale Frische zu gewährleisten.
Technische Daten
| 230V 1~ 50Hz | |||
|---|---|---|---|
| Nenndaten | |||
| Nennspannung | 230 | V | |
| Frequenz | 50 | Hz | |
| Phasen | 1~ | ||
| Leistungsaufnahme | 29 | W | |
| Eingangsleistung kW | 0,029 | kW | |
| Nennstrom | 0,08 bis 0,12 | A | |
| Strom | 0,124 | A | |
| Drehzahl | 2.480 | rpm | |
| Volumenstrom | 63 bis 104 | m³/h | |
| Max. Fördermitteltemperatur | max. 50 | °C | |
| Schalldaten | |||
| Schalldruckpegel in 3m (Freifeld) | 38 | dB(A) | |
| Schutzklasse / Klassifizierung | |||
| Schutzart, Motor | IPX4 | ||
| Isolationsklasse | B | ||
| Daten gemäß ErP-Richtlinie | |||
| Energieklasse, Grundgerät | D | ||
| Energieklasse, lokale Anforderung | F | ||
| ErP ready | ErP 2018 | ||
| Abmessungen und Gewichte | |||
| Kanalabmessungen, rund, Einlass | 100 | mm | |
| Gewicht | 1,9 | kg | |
| Sonstiges | |||
| Motortyp | AC | ||
Ecodesign
| 230V 1~ 50Hz | |||
|---|---|---|---|
| Eco Design | |||
| ErP Konformität | 2018 | ||
| Kategorie | WLA | ||
| Art des eingebauten oder einzubauenden Antriebs | Mehrstufenantrieb oder Drehzahlregelung | ||
| Typ | ELA | ||
| Art der Wärmerückgewinnung | ohne | ||
| thermischer Übertragungsgrad der Wärmerückgewinnung (UVU) | Nicht anwendbar | ||
| Nenn-Luftvolumenstrom (qv nom) | 0,0159 | m³/s | |
| tatsächliche elektrische Eingangsleistung (p nom) | 0,027 | kW | |
| Nennaußendruck (Ps, ext) | 147 | Pa | |
| Ventilatorwirkungsgrad | 8,7 | % | |
| Grundgerät | |||
| ErP Konformität | 2018 | ||
| spezifischer Energieverbrauch (SEV), Klimazone "durchschnittlich" | -5,88 | kWh/(m².a) | |
| spezifischer Energieverbrauch (SEV), Klimazone "kalt" | -22,28 | kWh/(m².a) | |
| spezifischer Energieverbrauch (SEV), Klimazone "warm" | 3,52 | kWh/(m².a) | |
| SEV-Klasse, Klimazone "durchschnittlich" | F | ||
| Kategorie | WLA | ||
| Typ | ELA | ||
| Art des eingebauten oder einzubauenden Antriebs | Mehrstufenantrieb oder Drehzahlregelung | ||
| Art der Wärmerückgewinnung | ohne | ||
| thermischer Übertragungsgrad der Wärmerückgewinnung (UVU) | Nicht anwendbar | ||
| Höchster Luftvolumenstrom (qv max) | 21 | m³/h | |
| elektrische Eingangsleistung bei höchstem Luftvolumenstrom (P max) | 28 | W | |
| Bezugs-Luftvolumenstrom (qv ref) | 0,0144 | m³/s | |
| Bezugsdruckdifferenz (Ps ref) | 50 | Pa | |
| spezifische Eingangsleistung (SEL) | 0,36 | W/(m³/h) | |
| Steuerung (STRG) | 1 | ||
| Typologie (MISC) | 1,1 | ||
| x-Wert (Motor und Antrieb) | 1,5 | ||
| höchste äußere Leckluftrate (Gehäuse) | Nicht anwendbar | ||
| jährlicher Stromverbrauch (JSC), Klimazone "durchschnittlich" | 451 | kWh | |
| jährlicher Stromverbrauch (JSC), Klimazone "kalt" | 451 | kWh | |
| jährlicher Stromverbrauch (JSC), Klimazone "warm" | 451 | kWh | |
| jährliche Einsparung an Heizenergie (JEH), Klimazone "durchschnittlich" | 17 | kWh/a | |
| jährliche Einsparung an Heizenergie (JEH), Klimazone "kalt" | 34 | kWh/a | |
| jährliche Einsparung an Heizenergie (JEH), Klimazone "warm" | 8 | kWh/a | |
| Geräte mit bedarfsgerechter Regelung | |||
| ErP Konformität | 2018 | ||
| spezifischer Energieverbrauch (SEV), Klimazone "durchschnittlich" | -22,39 | kWh/(m².a) | |
| spezifischer Energieverbrauch (SEV), Klimazone "kalt" | -49,45 | kWh/(m².a) | |
| spezifischer Energieverbrauch (SEV), Klimazone "warm" | -6,89 | kWh/(m².a) | |
| SEV-Klasse, Klimazone "durchschnittlich" | D | ||
| Kategorie | WLA | ||
| Typ | ELA | ||
| Art des eingebauten oder einzubauenden Antriebs | Mehrstufenantrieb oder Drehzahlregelung | ||
| Art der Wärmerückgewinnung | ohne | ||
| thermischer Übertragungsgrad der Wärmerückgewinnung (UVU) | Nicht anwendbar | ||
| Höchster Luftvolumenstrom (qv max) | 21 | m³/h | |
| elektrische Eingangsleistung bei höchstem Luftvolumenstrom (P max) | 28 | W | |
| Bezugs-Luftvolumenstrom (qv ref) | 0,0144 | m³/s | |
| Bezugsdruckdifferenz (Ps ref) | 50 | Pa | |
| spezifische Eingangsleistung (SEL) | 0,36 | W/(m³/h) | |
| Steuerung (STRG) | 0,65 | ||
| Typologie (MISC) | 1,1 | ||
| x-Wert (Motor und Antrieb) | 1,5 | ||
| höchste äußere Leckluftrate (Gehäuse) | Nicht anwendbar | ||
| jährlicher Stromverbrauch (JSC), Klimazone "durchschnittlich" | 236 | kWh | |
| jährlicher Stromverbrauch (JSC), Klimazone "kalt" | 236 | kWh | |
| jährlicher Stromverbrauch (JSC), Klimazone "warm" | 236 | kWh | |
| jährliche Einsparung an Heizenergie (JEH), Klimazone "durchschnittlich" | 28 | kWh/a | |
| jährliche Einsparung an Heizenergie (JEH), Klimazone "kalt" | 55 | kWh/a | |
Abmessungen BF 100 A 241,5 B 96,5 C 17 øD 96 (mm) | |||
