DACHVENTILATOREN FÜR HOHE TEMPERATUREN CTVT/ 4-225 N-K N8
Hersteller: Soler&Palau

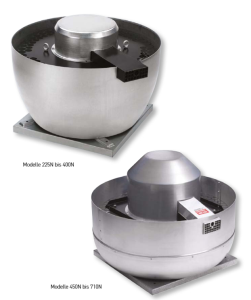

CTVB-K/CTVT-K
Vertikal ausblasende Dachventilatoren mit Volumenströmen bis 27.280 m³/h.
Zum Einsatz in gewerblichen Küchen und industriellen Prozessanwendungen.
Die Motoren sind vom Luftstrom getrennt und durch ein Kühlluftsystem fremdbelüftet und für einen Dauerbetrieb bis 120°C geeignet.
Grundplatte aus verzinkten Stahlblech und angeformter Einströmdüse, Haube aus Aluminium mit Vogelschutzgitter.
Radiallaufräder verzinkten Stahlblech, freilaufend, rückwärts gekrümmt.
Statisch und dynamisch ausgewuchtet nach ISO 1940.
AC-Motoren
Wärmeklasse F, Schutzart IP 55.
Motorbemessung Dauerbetrieb S1, Geschlossene Kugellager – wartungsfrei. CTVB N
Spannungsversorgung 1~ 230 V, 50 Hz, mit separat zum Klemmenbrett geführtem Thermokontakt*. CTVT N
Spannungsversorgung 3~230/400 V, 50 Hz. (Außer Modell 710N). Modelle 225N bis 400N mit separat zum Klemmenbrett geführtem Thermokontakt*. Modelle 450N bis 630N, Normmotoren mit Kaltleiter**.
[2] Netzanschluss 3~400 V im Stern, nur bei Verwendung von S&P FUW-N im Dreieck. Modell 710N:
Spannungsversorgung 3~400 V, 50 Hz Netzanschluss 3~400 V im Dreieck, Verwendung von S&P FUW-N nicht möglich.
Weitere Informationen:
- Alle CTVB N Modelle transformatorisch und elektronisch drehzahlsteuerbar.
- CTVT N Modelle 225N bis 400N transformatorisch und über Frequenzumrichter (20-50 Hz) drehzahlsteuerbar. CTVT N Modelle 450N bis 630N nur über Frequenzumrichter (20-50 Hz) drehzahlsteuerbar.
- Allpolig wirksamer Motorschutz gemäß EN 60335-2-80 in Verbindung mit einem Motorschutzschalter MSD-2, bzw. MSD.
- Allpolig wirksamer Motorschutz gemäß EN 60335-2-80 in Verbindung mit einem Motorschutzschalter MSK-EX.
- Nur vertikale Achslage möglich
