Eigenschaften:

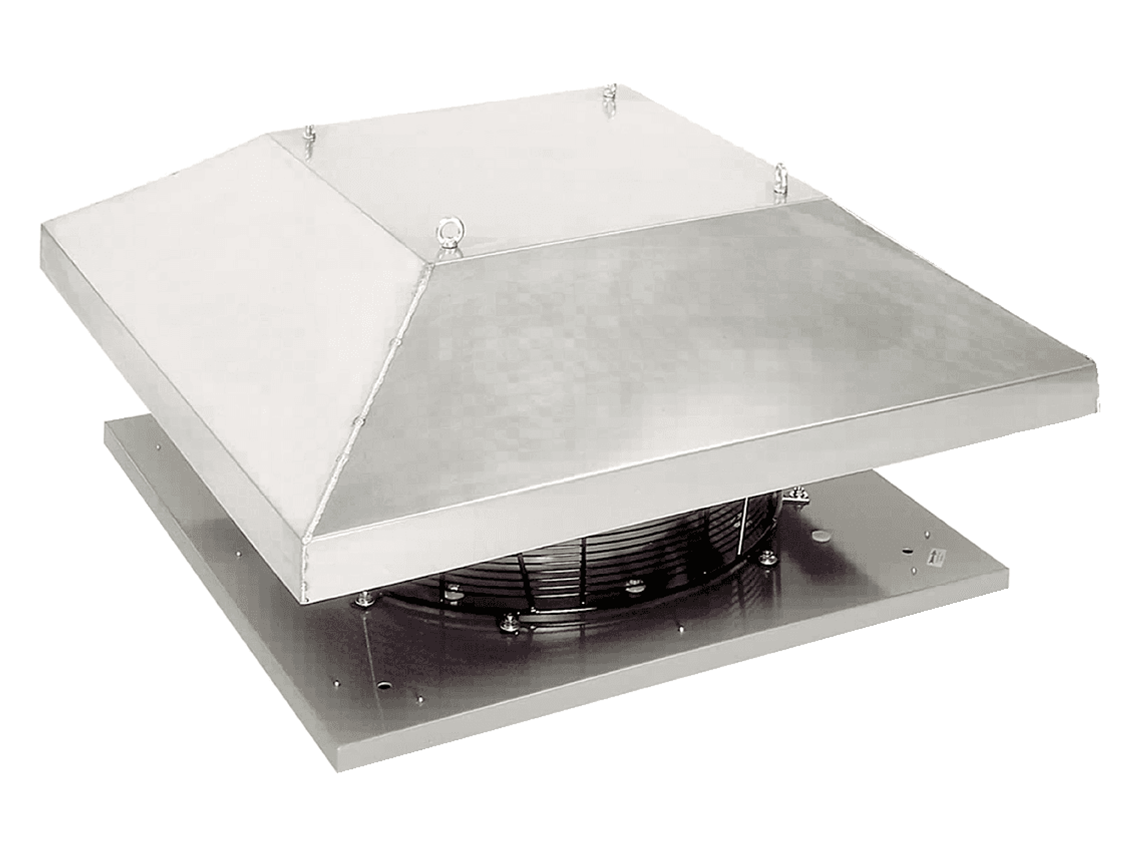

Das Gehäuse ist aus seewasserbeständigem Aluminium gefertigt. Der Grundrahmen ist aus verzinktem Stahl mit integrierter Einlassdüse gefertigt. Integrierter Vogelschutz aus pulverbeschichtetem, verzinktem Stahl.
Die DHS-Ventilatoren verwenden Radiallaufräder mit Rückwärtskrümmung. Diese sind aus Hochleistungsverbundwerkstoff oder Aluminium, dynamisch ausgewuchtet und mit entsprechenden Außenläufermotoren gepaart.
Die DHS-Ventilatoren werden mit Wechselstrommotor geliefert. Die Motoren sind für 50Hz und 60Hz geeignet.
AC-Motoren haben je nach Modell einen integrierten Wärmeschutz mit manueller (elektrischer) Rückstellung, einen vorverdrahteten integrierten Thermokontakt TK oder einen Thermistor PTC mit Zuleitungen zu einem Motorschutzgerät.
Der Wechselstrommotor kann über einen 5-stufigen, stufenlosen Drehzahlregler, einen D/Y-Schalter oder einen Frequenzumrichter gesteuert werden .
Die DHS-Ventilatoren sind für die Außenaufstellung vorgesehen.
Technische Daten
| 400V 3~ 50Hz | |||
|---|---|---|---|
| Nenndaten | |||
| Nennspannung | 400 | V | |
| Frequenz | 50 | Hz | |
| Phasen | 3~ | ||
| Motor, Schaltung | D | ||
| Leistungsaufnahme | 697 | W | |
| Eingangsleistung kW | 0,697 | kW | |
| Strom | 1,51 | A | |
| Drehzahl | 887 | rpm | |
| Volumenstrom | max. 7.993 | m³/h | |
| Max. Fördermitteltemperatur | max. 60 | °C | |
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 60 | °C | |
| Schutzklasse / Klassifizierung | |||
| Schutzart, Motor | IP54 | ||
| Isolationsklasse | F | ||
| Daten gemäß ErP-Richtlinie | |||
| ErP ready | ErP 2018 | ||
| Abmessungen und Gewichte | |||
| Gewicht | 62 | kg | |
| Sonstiges | |||
| Motortyp | AC | ||
Ecodesign
| 400V 3~ 50Hz | |||
|---|---|---|---|
| Produkt | |||
| Handelsname | Systemair | ||
| Produktname | DHS 560DS sileo roof fan | ||
| Eco Design | |||
| ErP Konformität | 2016/2018 | ||
| Kategorie | NWLA | ||
| Art des eingebauten oder einzubauenden Antriebs | Mehrstufenantrieb oder Drehzahlregelung | ||
| Typ | ELA | ||
| Art der Wärmerückgewinnung | ohne | ||
| thermischer Übertragungsgrad der Wärmerückgewinnung (UVU) | Nicht anwendbar | ||
| Nenn-Luftvolumenstrom (qv nom) | 1,3322 | m³/s | |
| tatsächliche elektrische Eingangsleistung (p nom) | 0,696 | kW | |
| Nennaußendruck (Ps, ext) | 237 | Pa | |
| Ventilatorwirkungsgrad | 45,4 | % | |
| höchste äußere Leckluftrate (Gehäuse) | 0 | % | |
| Schallleistung (LWA): 74 dB(A)
Abmessungen * Durchmesser D bezieht sich auf Lochkreis H DHS/DHS sileo 560-630 øD 605 □E 939 □F 750 G 293 H 8xM8 øI 14 J □1100 K 535 L 30 | |||
