Entwickelt für anspruchsvolle Umgebungen
Die explosionsgeschützten Radialventilatoren der DKEX-Serie sind für anspruchsvolle Umgebungen ausgelegt und werden häufig in Batterieladeräumen, Abzugsanlagen oder anderen gefährlichen Umgebungen eingesetzt.
Hohe Leistung
Der DKEX-Ventilator kombiniert ein kompaktes Design mit einem leistungsstarken, vorwärts gekrümmten Radiallaufrad und einem zuverlässigen, ATEX-zertifizierten Wechselstrommotor.
Flexible Installation
Die DKEX-Ventilatoren können in jeder beliebigen Position installiert werden, und dank ihrer kompakten Bauweise lassen sie sich leicht in die verschiedensten Anwendungen integrieren.
Explosionsgeschützt
Die Serie DKEX ist klassifiziert als II 2 G Ex eb h IIB+H₂ T3 Gb
Vorgesehen für den Einsatz in den Explosionszonen 1 und 2 zur Entnahme von Gasen und Gemischen der Gruppen IIA, IIB und auch Wasserstoff (H₂), mit den Temperaturklassen Т1 , Т2 und Т3. Entspricht EN 60079-7:2015, EN 14986:2007, EN 60079-0:2012.
Eigenschaften

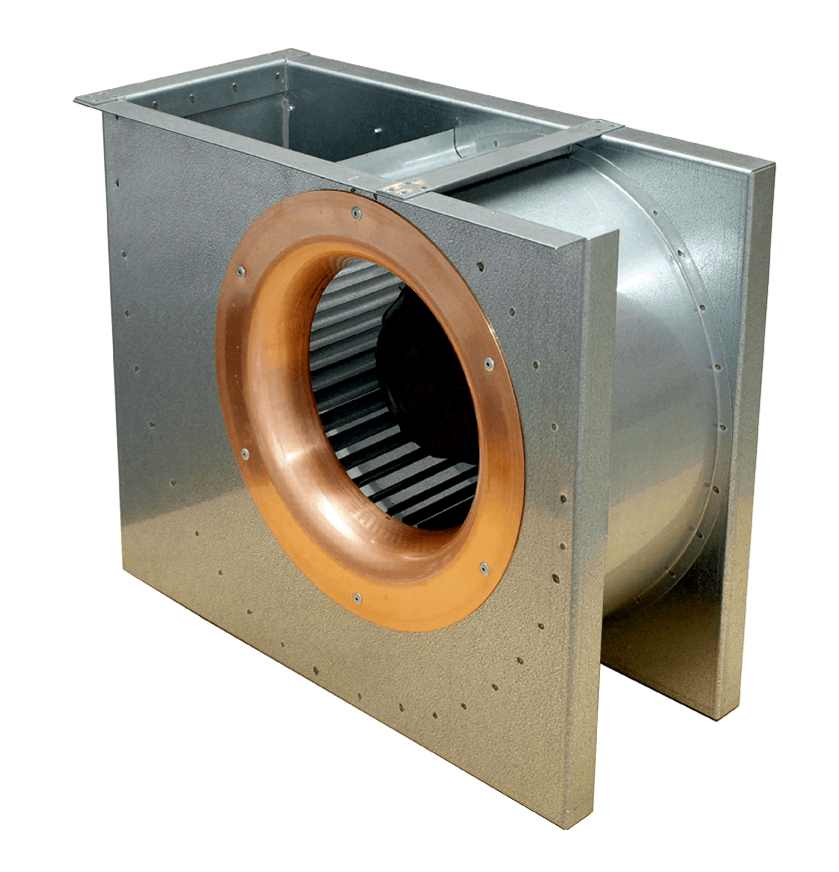

Das Gehäuse des DKEX ist aus verzinktem Stahlblech, Korrosionsklasse C3 , mit einer Einlassdüses aus Kupfer gefertigt . Der Motor der Einheit ist auf einem abnehmbaren Deckel montiert, um Service und Wartung zu vereinfachen. Die DKEX-Ventilatoren sind mit einem Anschlusskabel für den Anschluss an einen externen Anschlusskasten mit ATEX-Zulassung (separates Zubehör) für die Verkabelung vor Ort ausgestattet.
DKEX-Ventilatoren verwenden einseitig saugende Radiallaufräder mit vorwärts gekrümmten Schaufeln. Hergestellt aus leichtem, verzinktem Stahlblech. Die Laufräder sind dynamisch ausgewuchtet und mit entsprechenden Außenläufermotoren gekoppelt.
Die DKEX-Ventilatoren sind mit einem ATEX-zertifizierten, spannungssteuerbaren Außenläufer-AC-Motor ausgestattet, der durch langlebige Kugellager unterstützt wird.
DKEX-Ventilatoren verfügen über integrierte PTC-Schutzschaltungen (Positiver Temperaturkoeffizient) mit externen Leitungen für den Anschluss an ein Motorschutzgerät (separates Zubehör). Wir empfehlen die Verwendung des Motorschutzes UEK230E, der nach der ATEX-Richtlinie 2014/34/EU zertifiziert ist.
Die Ventilatoren werden über einen 5-stufigen Drehzahlregler als separates Zubehör gesteuert. Die Drehzahlregelung kann mit einer Zeitschaltuhr, einem Thermostat, einem Hygrostat usw. kombiniert werden, indem eine breite Palette von elektrischem Zubehör verwendet wird.
DKEX-Ventilatoren können in Innenräumen in beliebiger Lage installiert werden. Um Schwingungsübertragungen auf das Kanalsystem zu vermeiden, empfehlen wir die Installation von flexiblen Anschlüssen (Zubehör).
Technische Daten
| 400V 3~ 50Hz | |||
|---|---|---|---|
| Nenndaten | |||
| Nennspannung | 400 | V | |
| Frequenz | 50 | Hz | |
| Phasen | 3~ | ||
| Leistungsaufnahme | 1.710 | W | |
| Eingangsleistung kW | 1,71 | kW | |
| Strom | 3,79 | A | |
| Drehzahl | 840 | rpm | |
| Volumenstrom | max. 5.364 | m³/h | |
| Mininum static back pressure | 0 | Pa | |
| Max. Fördermitteltemperatur | max. 40 | °C | |
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 40 | °C | |
| Schalldaten | |||
| Schalldruckpegel in 3m (20m² Sabine) | 57 | dB(A) | |
| Schutzklasse / Klassifizierung | |||
| Schutzklasse, Motor | IP44 | ||
| Isolationsklasse | F | ||
| Explosionsschutzkennzeichnung | II 2 G Ex eb h IIB+H₂ T3 Gb | ||
| Zertifikat | Presafe 17ATEX0000X | ||
| Daten gemäß ErP-Richtlinie | |||
| ErP ready | nicht ErP-relevant | ||
| Temperaturbereich; Umgebung und Kanal | |||
| Temperaturbereich; Umgebung und Kanal | -20 bis 40 | °C | |
| Abmessungen und Gewichte | |||
| Gewicht | 38,8 | kg | |
| Sonstiges | |||
| Motortyp: AC
Abmessungen
| |||
