Eigenschaften:

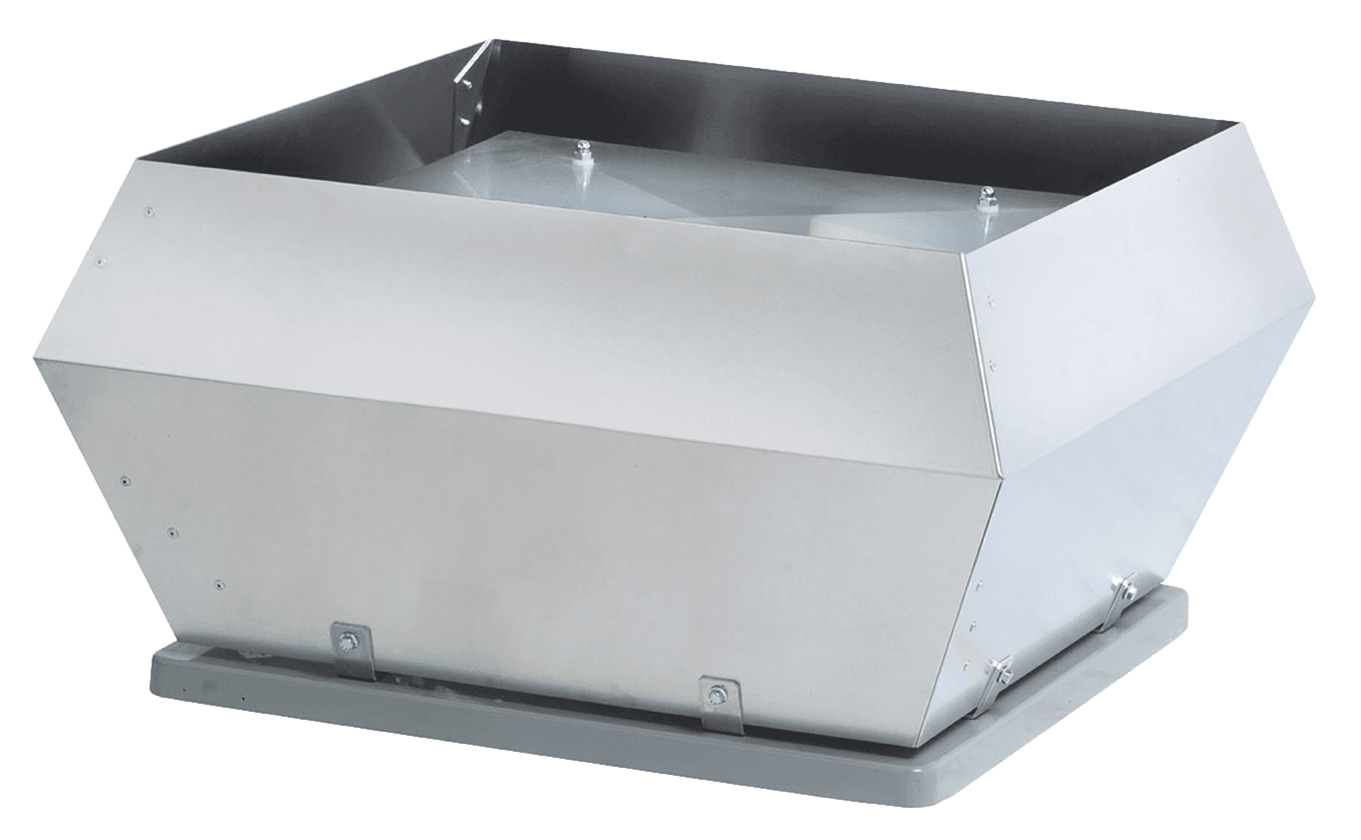

Das Gehäuse ist aus seewasserbeständigem Aluminium gefertigt. Der Grundrahmen ist aus verzinktem Stahl mit integrierter Einlassdüse gefertigt. Integriertes Vogelschutzgitter aus pulverbeschichtetem, verzinktem Stahl.
DVCI ist mit 50 mm Mineralwolle akustisch und thermisch isoliert.
Die DVC/DVCI-Ventilatoren verwenden Radiallaufräder mit Rückwärtskrümmung. Diese sind aus Polyamid (Größe 190 - 225) oder Polypropylen (von Größe 315 bis 710), dynamisch ausgewuchtet und mit entsprechenden EC-Außenläufermotoren gepaart.
DVC/DVCI-Ventilatoren werden mit EC-Motor geliefert. Die Motoren sind für 50Hz und 60Hz geeignet .
Die EC-Motoren verfügen über einen integrierten elektronischen Wärmeschutz einschließlich Rotorblockierschutz und Sanftanlauf.
Die DVC/DVCI-S Ventilatoren sind mit einem Potentiometer (0-10 V) ausgestattet, das im Klemmenkasten installiert ist. Die Drehzahl kann leicht eingestellt werden, wenn die Anlage einen anderen Betriebspunkt erfordert.
DVC/DVCI-P mit integrierter Druckregeleinheit für konstante Druckregelung.
EC-Motoren sind je nach Modell auch mit ModBus-Kommunikation oder Alarmsignal ausgestattet.
Die DVC/DVCI sind für die Außeninstallation vorgesehen.
Technische Daten
| 230V 1~ 50/60Hz | |||
|---|---|---|---|
| Nenndaten | |||
| Nennspannung | 230 | V | |
| Frequenz | 50; 60 | Hz | |
| Phasen | 1~ | ||
| Leistungsaufnahme | 142 | W | |
| Eingangsleistung kW | 0,142 | kW | |
| Strom | 1,2 | A | |
| Drehzahl | 3.081 | rpm | |
| Volumenstrom | max. 1.024 | m³/h | |
| Max. Fördermitteltemperatur | max. 55 | °C | |
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 55 | °C | |
| Schutzklasse / Klassifizierung | |||
| Schutzart, Motor | IP54 | ||
| Isolationsklasse | B | ||
| Daten gemäß ErP-Richtlinie | |||
| ErP ready | ErP 2018 | ||
| Abmessungen und Gewichte | |||
| Gewicht | 4,3 | kg | |
| Sonstiges | |||
| Motortyp | EC | ||
Ecodesign
| 230V 1~ 50/60Hz | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Produkt | |||||||||||||||||||||||||||
| Handelsname | Systemair | ||||||||||||||||||||||||||
| Produktname | DVC 225-S (1Ph/230V) | ||||||||||||||||||||||||||
| Eco Design | |||||||||||||||||||||||||||
| ErP Konformität | 2018 | ||||||||||||||||||||||||||
| Kategorie | NWLA | ||||||||||||||||||||||||||
| Art des eingebauten oder einzubauenden Antriebs | Integrierte Drehzahlsteuerung | ||||||||||||||||||||||||||
| Typ | ELA | ||||||||||||||||||||||||||
| Art der Wärmerückgewinnung | ohne | ||||||||||||||||||||||||||
| thermischer Übertragungsgrad der Wärmerückgewinnung (UVU) | Nicht anwendbar | ||||||||||||||||||||||||||
| Nenn-Luftvolumenstrom (qv nom) | 0,1708 | m³/s | |||||||||||||||||||||||||
| tatsächliche elektrische Eingangsleistung (p nom) | 0,138 | kW | |||||||||||||||||||||||||
| Nennaußendruck (Ps, ext) | 320 | Pa | |||||||||||||||||||||||||
| Ventilatorwirkungsgrad | 39,8 | % | |||||||||||||||||||||||||
| höchste äußere Leckluftrate (Gehäuse) | 0 | % | |||||||||||||||||||||||||
| Schallleistung (LWA): 73 dB(A)
Abmessungen
| |||||||||||||||||||||||||||
