Eigenschaften:

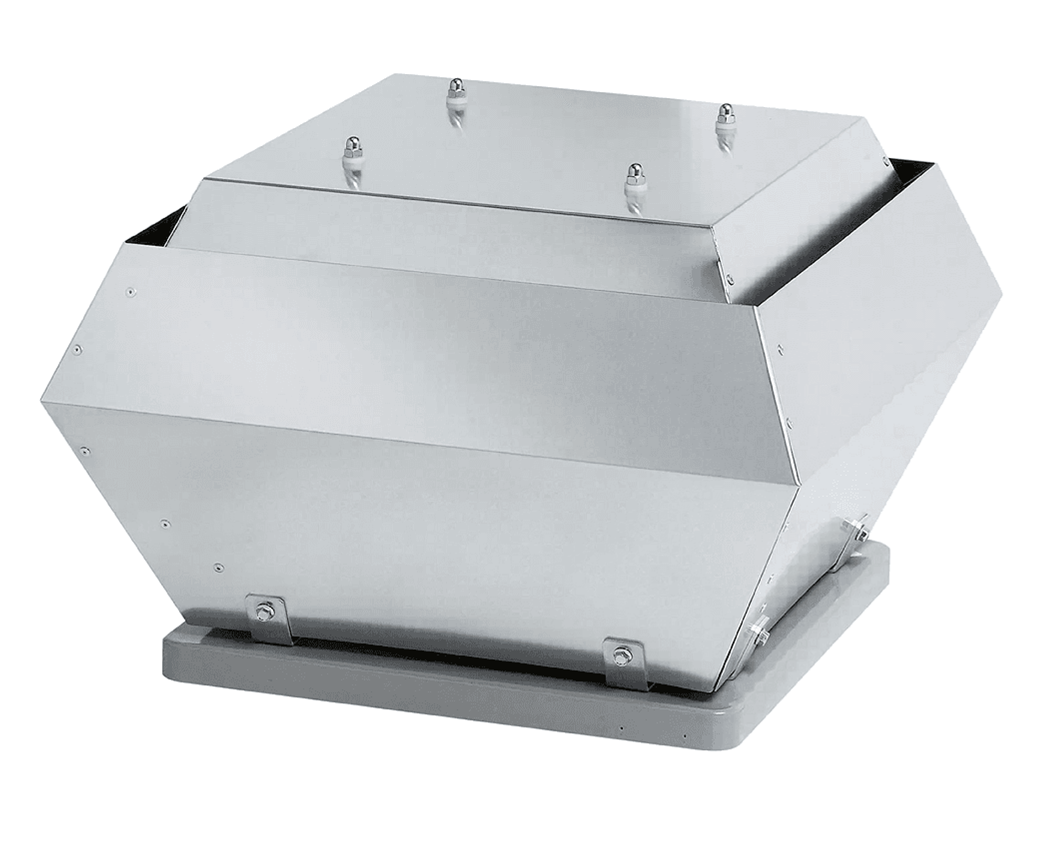

Das Gehäuse ist aus seewasserbeständigem Aluminium gefertigt. Der Grundrahmen ist aus verzinktem Stahl mit integrierter Einlassdüse gefertigt. Integriertes Vogelschutzgitter aus pulverbeschichtetem, verzinktem Stahl. Geräte in den Größen 315 - 500 sind mit einem Klapprahmen ausgestattet, der einen schnellen Zugang zur Überprüfung und Inspektion ermöglicht.
DVCI-POC ist mit 50 mm Mineralwolle schall- und wärmeisoliert.
Die DVC/DVCI-POC-Ventilatoren verwenden Radiallaufräder mit rückwärtsgekrümmten Laufrädern. Diese sind aus Polyamid (Größe 190 - 225) oder Polypropylen (von Größe 315 bis 710), dynamisch ausgewuchtet und mit entsprechenden EC-Außenläufermotoren gepaart.
DVC/DVCI-POC Ventilatoren werden mit EC-Motor geliefert. Die Motoren sind für 50Hz und 60Hz geeignet.
Die EC-Motoren verfügen über einen integrierten elektronischen Wärmeschutz einschließlich Rotorblockierschutz und Sanftanlauf.
DVC/DVCI-POC mit integriertem Druckregler und Temperatursensor zur externen Temperaturkompensation. Die Programmierung für die Konstantdruckregelung kann mit und ohne externe Temperaturkompensation durchgeführt werden.
EC-Motoren sind je nach Modell auch mit ModBus-Kommunikation oder Alarmsignal ausgestattet.
Die DVC/DVCI-POC sind für die Außenmontage vorgesehen.
Technische Daten
| 400V 3~ 50/60Hz | |||
|---|---|---|---|
| Nenndaten | |||
| Nennspannung | 400 | V | |
| Frequenz | 50; 60 | Hz | |
| Phasen | 3~ | ||
| Leistungsaufnahme | 2.940 | W | |
| Eingangsleistung kW | 2,94 | kW | |
| Strom | 4,4 | A | |
| Drehzahl | 1.302 | rpm | |
| Volumenstrom | max. 16.597 | m³/h | |
| Max. Fördermitteltemperatur | max. 55 | °C | |
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 55 | °C | |
| Schutzklasse / Klassifizierung | |||
| Schutzart, Motor | IP55 | ||
| Isolationsklasse | F | ||
| Daten gemäß ErP-Richtlinie | |||
| ErP ready | ErP 2018 | ||
| Abmessungen und Gewichte | |||
| Gewicht | 114 | kg | |
| Sonstiges | |||
| Motortyp | EC | ||
Ecodesign
| 400V 3~ 50/60Hz | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Produkt | |||||||||||||||||||||||||||
| Handelsname | Systemair | ||||||||||||||||||||||||||
| Produktname | DVC 710-POC | ||||||||||||||||||||||||||
| Eco Design | |||||||||||||||||||||||||||
| ErP Konformität | 2018 | ||||||||||||||||||||||||||
| Kategorie | NWLA | ||||||||||||||||||||||||||
| Art des eingebauten oder einzubauenden Antriebs | Integrierte Drehzahlsteuerung | ||||||||||||||||||||||||||
| Typ | ELA | ||||||||||||||||||||||||||
| Art der Wärmerückgewinnung | ohne | ||||||||||||||||||||||||||
| thermischer Übertragungsgrad der Wärmerückgewinnung (UVU) | Nicht anwendbar | ||||||||||||||||||||||||||
| Nenn-Luftvolumenstrom (qv nom) | 2,9967 | m³/s | |||||||||||||||||||||||||
| tatsächliche elektrische Eingangsleistung (p nom) | 2,945 | kW | |||||||||||||||||||||||||
| Nennaußendruck (Ps, ext) | 639 | Pa | |||||||||||||||||||||||||
| Ventilatorwirkungsgrad | 65 | % | |||||||||||||||||||||||||
| höchste äußere Leckluftrate (Gehäuse) | 0 | % | |||||||||||||||||||||||||
| Schallleistung (LWA): 82 dB(A)
Abmessungen *Bei Baugröße 710 sind die Vertikalbleche höher als die Haube der Kontrolleinheit
| |||||||||||||||||||||||||||
