Eigenschaften:
Das Gehäuse ist aus seewasserbeständigem Aluminium gefertigt. Der Grundrahmen ist aus verzinktem Stahl mit integrierter Einlassdüse gefertigt. Integriertes Vogelschutzgitter aus pulverbeschichtetem, verzinktem Stahl. Geräte in den Größen 315 - 500 sind mit einem Klapprahmen ausgestattet, der einen schnellen Zugang zur Überprüfung und Inspektion ermöglicht.
DVCI-POC ist mit 50 mm Mineralwolle schall- und wärmeisoliert.
Die DVC/DVCI-POC-Ventilatoren verwenden Radiallaufräder mit rückwärtsgekrümmten Laufrädern. Diese sind aus Polyamid (Größe 190 - 225) oder Polypropylen (von Größe 315 bis 710), dynamisch ausgewuchtet und mit entsprechenden EC-Außenläufermotoren gepaart.
DVC/DVCI-POC Ventilatoren werden mit EC-Motor geliefert. Die Motoren sind für 50Hz und 60Hz geeignet.
Die EC-Motoren verfügen über einen integrierten elektronischen Wärmeschutz einschließlich Rotorblockierschutz und Sanftanlauf.
DVC/DVCI-POC mit integriertem Druckregler und Temperatursensor zur externen Temperaturkompensation. Die Programmierung für die Konstantdruckregelung kann mit und ohne externe Temperaturkompensation durchgeführt werden.
EC-Motoren sind je nach Modell auch mit ModBus-Kommunikation oder Alarmsignal ausgestattet.
Die DVC/DVCI-POC sind für die Außenmontage vorgesehen.
Technische Daten
| 230V 1~ 50/60Hz | |||
|---|---|---|---|
| Nenndaten | |||
| Nennspannung | 230 | V | |
| Frequenz | 50; 60 | Hz | |
| Phasen | 1~ | ||
| Leistungsaufnahme | 538 | W | |
| Eingangsleistung kW | 0,538 | kW | |
| Strom | 2,28 | A | |
| Drehzahl | 1.500 | rpm | |
| Volumenstrom | max. 4.798 | m³/h | |
| Max. Fördermitteltemperatur | max. 55 | °C | |
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 55 | °C | |
| Schutzklasse / Klassifizierung | |||
| Schutzart, Motor | IP55 | ||
| Isolationsklasse | F | ||
| Daten gemäß ErP-Richtlinie | |||
| ErP ready | ErP 2018 | ||
| Abmessungen und Gewichte | |||
| Gewicht | 38 | kg | |
| Sonstiges | |||
| Motortyp | EC | ||
Ecodesign
| 230V 1~ 50/60Hz | |||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Produkt | |||||||||||||||||||||||||||||||||
| Handelsname | Systemair | ||||||||||||||||||||||||||||||||
| Produktname | DVCI 400-POC+FTG | ||||||||||||||||||||||||||||||||
| Eco Design | |||||||||||||||||||||||||||||||||
| ErP Konformität | 2018 | ||||||||||||||||||||||||||||||||
| Kategorie | NWLA | ||||||||||||||||||||||||||||||||
| Art des eingebauten oder einzubauenden Antriebs | Integrierte Drehzahlsteuerung | ||||||||||||||||||||||||||||||||
| Typ | ELA | ||||||||||||||||||||||||||||||||
| Art der Wärmerückgewinnung | ohne | ||||||||||||||||||||||||||||||||
| thermischer Übertragungsgrad der Wärmerückgewinnung (UVU) | Nicht anwendbar | ||||||||||||||||||||||||||||||||
| Nenn-Luftvolumenstrom (qv nom) | 0,7994 | m³/s | |||||||||||||||||||||||||||||||
| tatsächliche elektrische Eingangsleistung (p nom) | 0,537 | kW | |||||||||||||||||||||||||||||||
| Nennaußendruck (Ps, ext) | 372 | Pa | |||||||||||||||||||||||||||||||
| Ventilatorwirkungsgrad | 55,4 | % | |||||||||||||||||||||||||||||||
| höchste äußere Leckluftrate (Gehäuse) | 0 | % | |||||||||||||||||||||||||||||||
| Schallleistung (LWA): 67 dB(A)

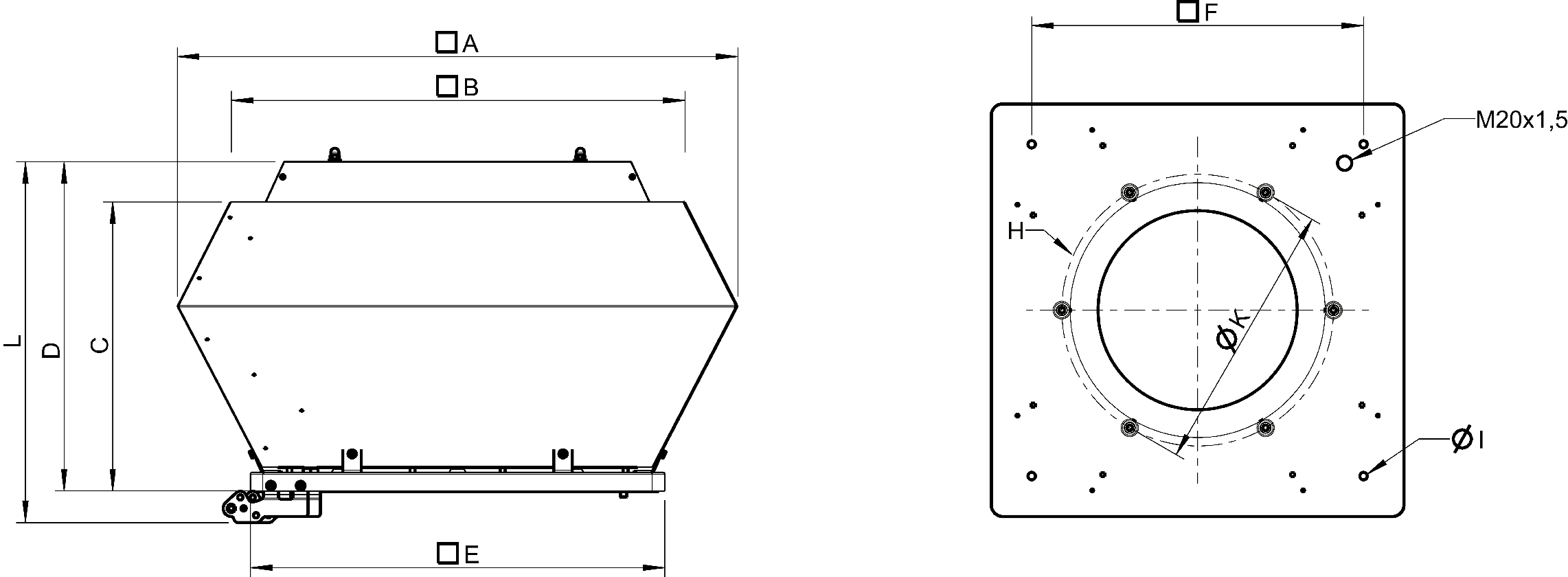

Abmessungen
| |||||||||||||||||||||||||||||||||
