Eigenschaften:

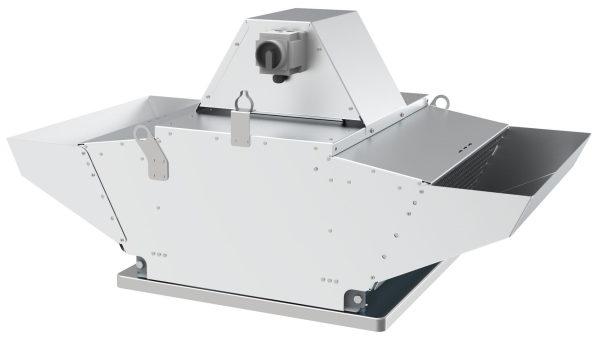

Das Gerät ist als horizontaler (DVG-H) oder vertikaler (DVG-V) Abzug ausgeführt und dient der Rauch- und Wärmeableitung im Notfall (Brand) oder im Rahmen des normalen Arbeitsablaufs.
Das Gehäuse mit integriertem Vogelschutz ist aus seewasserbeständigem Aluminium gefertigt. Der Grundrahmen ist aus vorverzinktem Stahl, Zink-Magnesium beschichtet.
Dadurch eignet sich das Gerät für den Einsatz in Küstennähe und in einer Reihe von anspruchsvollen Umgebungen, in denen eine zuverlässige Absaugung vorrangig ist.
Das Laufrad mit rückwärts gekrümmten Schaufeln wird aus vorverzinktem Stahl (Größen 355, 450) bzw. aus Stahl, geschweißt und verzinkt, hergestellt.
Der Motor, der außerhalb des Luftstromes liegt wird mit Frischluft gekühlt. Anschluss an die Stromversorgung im Serviceschalter, Anschluss an die Steuerung im Gehäuse.
Elektromotor mit IE1-Standardwirkungsgrad, ein- oder zweistufig, bzw. IE2-Hochwirkungsgrad, einstufig, bei 4- und 6-poligen Ventilatoren ab 0,75 kW Ausgangsleistung.
PTC serienmäßig eingebaut. Für zweistufige Ventilatoren (bis 4 kW) ist ein zweistufiger Schalter als Zubehör erhältlich (in diesem Fall muss ein Thermokontakt bestellt werden; nicht geeignet für PTC oder ohne Thermokontakt). Im Brandfall müssen eventuelle zweistufige Schalter und alle Motorschutzeinrichtungen überbrückt werden, um die Funktionsfähigkeit zu gewährleisten (Anschluss direkt an das Netz).
Zur Drehzahlregelung nur Frequenzumrichter verwenden (Einzelheiten siehe Anleitung). Nicht geeignet für Spannungsregelung. Bei Verwendung eines Frequenzumrichters im Brandfall muss der PTC überbrückt werden und das Einschalten der maximalen Drehzahl auch nach einer eventuellen Unterbrechung der Stromversorgung gewährleistet sein. Ein Betrieb über 50 Hz ist nur bei Geräten auf Anfrage zulässig. Bei frequenzgeregelten Geräten kann ein zusätzlicher EMV-Schutz erforderlich sein (auf Anfrage).
Für die Dachmontage im Freien. Das Gerät ist für den regelmäßigen, täglichen Gebrauch geeignet. Sie kann mit einem IE1-, IE2-, IE3- oder EC-Motor gekoppelt werden, der in der Lage ist, Medien mit einer Temperatur von bis zu 120°C zu belüften und bei Bedarf Temperaturen von 400°C für bis zu 120 Minuten zu bewältigen.
Technische Daten
|
400V 3~ 50Hz - 4-pol - YY (Dahlander)
|
|||
|---|---|---|---|
| Nenndaten | |||
| Nennspannung | 400 | V | |
| Frequenz | 50 | Hz | |
| Phasen | 3~ | ||
| Phasen, Motor | 3~ | ||
| Motor, Schaltung | YY | ||
| Leistungsaufnahme | 500 | W | |
| Eingangsleistung kW | 0,5 | kW | |
| Nenn-Wellenleistung (P2) | 0,37 | kW | |
| Anlaufstrom | 4,4 | A | |
| Strom | 1,2 | A | |
| Drehzahl | 1.444 | rpm | |
| Volumenstrom | max. 2.970 | m³/h | |
| Max. Fördermitteltemperatur für 120 min. | 400 | °C | |
| Max. Fördermitteltemperatur | -20 bis 120 | °C | |
| Schalldaten | |||
| Schalldruckpegel in 10m (Freifeld) | 46 | dB(A) | |
| Schalldruckpegel in 3m (Freifeld) | 56 | dB(A) | |
| Schalldruckpegel in 4m (Freifeld) | 54 | dB(A) | |
| Schutzklasse / Klassifizierung | |||
| Schutzart | IP55 | ||
| Schutzart, Motor | IP55 | ||
| Isolationsklasse | F | ||
| Zertifikat | 2797 CPR 597958 | ||
| EU Standard | EN 12101-3 | ||
| Daten gemäß ErP-Richtlinie | |||
| ErP ready | nicht ErP-relevant | ||
| Abmessungen und Gewichte | |||
| Kanalabmessungen, rund, Einlass | 400 | mm | |
| Gewicht | 49 | kg | |
| Sonstiges | |||
| Kanalanschlussart | Rund | ||
|
Motortyp: AC Abmessungen DVG-V 355AC
A
598
B
450
F
1022
ød1
224
ød2
310
ød3
438
nxM
6xM8
ød4
12
øD
400
H1
30
H
569
|
|||
