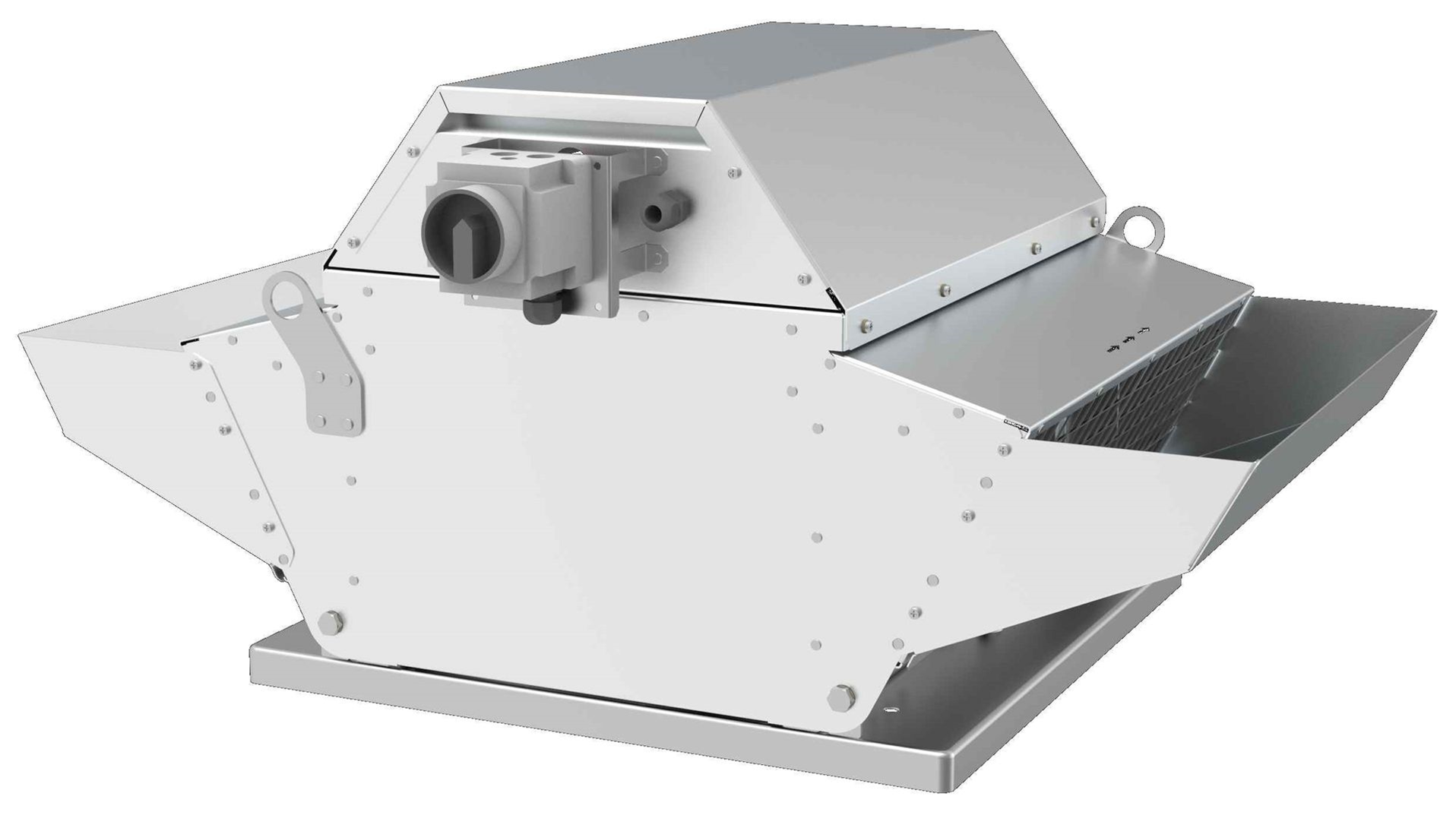

DVG-V 450EC-XL-F400

Das Gerät ist als horizontaler (DVG-H) oder vertikaler (DVG-V) Abzug ausgeführt und dient der Rauch- und Wärmeableitung im Notfall (Brand) oder im Rahmen des normalen Arbeitsablaufs.

Das Gehäuse mit integriertem Vogelschutz ist aus seewasserbeständigem Aluminium gefertigt. Der Grundrahmen ist aus vorverzinktem Stahl, Zink-Magnesium beschichtet.

Dadurch eignet sich das Gerät für den Einsatz in Küstennähe und in einer Reihe von anspruchsvollen Umgebungen, in denen eine zuverlässige Absaugung vorrangig ist.

Das Laufrad mit rückwärts gekrümmten Schaufeln wird aus vorverzinktem Stahl (Größen 355, 450) bzw. aus Stahl, geschweißt und verzinkt, hergestellt.



Motor

Der Motor, der außerhalb des Luftstromes liegt wird mit Frischluft gekühlt. Anschluss an die Stromversorgung im Serviceschalter, Anschluss an die Steuerung im Gehäuse.

Elektromotor mit IE1-Standardwirkungsgrad, ein- oder zweistufig, bzw. IE2-Hochwirkungsgrad, einstufig, bei 4- und 6-poligen Ventilatoren ab 0,75 kW Ausgangsleistung.



Motorschutz

PTC serienmäßig eingebaut. Für zweistufige Ventilatoren (bis 4 kW) ist ein zweistufiger Schalter als Zubehör erhältlich (in diesem Fall muss ein Thermokontakt bestellt werden; nicht geeignet für PTC oder ohne Thermokontakt). Im Brandfall müssen eventuelle zweistufige Schalter und alle Motorschutzeinrichtungen überbrückt werden, um die Funktionsfähigkeit zu gewährleisten (Anschluss direkt an das Netz).



Steuerung

Zur Drehzahlregelung nur Frequenzumrichter verwenden (Einzelheiten siehe Anleitung). Nicht geeignet für Spannungsregelung. Bei Verwendung eines Frequenzumrichters im Brandfall muss der PTC überbrückt werden und das Einschalten der maximalen Drehzahl auch nach einer eventuellen Unterbrechung der Stromversorgung gewährleistet sein. Ein Betrieb über 50 Hz ist nur bei Geräten auf Anfrage zulässig. Bei frequenzgeregelten Geräten kann ein zusätzlicher EMV-Schutz erforderlich sein (auf Anfrage).



Installation und Verwendung

Für die Dachmontage im Freien. Das Gerät ist für den regelmäßigen, täglichen Gebrauch geeignet. Sie kann mit einem IE1-, IE2-, IE3- oder EC-Motor gekoppelt werden, der in der Lage ist, Medien mit einer Temperatur von bis zu 120°C zu belüften und bei Bedarf Temperaturen von 400°C für bis zu 120 Minuten zu bewältigen.



Technische Daten

Artikelname

DVG-V 450EC-XL-F400

Marke

Systemair

Artikelnummer

#9995278

230V 1~ 50/60Hz
Nenndaten
Nennspannung	230	V
Spannung	207 bis 253	V
Frequenz	50; 60	Hz
Phasen	1~+PE
Phasen, Motor	1~+PE
Leistungsaufnahme	994	W
Eingangsleistung kW	0,994	kW
Nenn-Wellenleistung (P2)	0,94	kW
Strom	4,2	A
Drehzahl	1.500	rpm
Volumenstrom	max. 5.820	m³/h
Max. Fördermitteltemperatur für 120 min.	400	°C
Max. Fördermitteltemperatur	-20 bis 120	°C
Schalldaten
Schalldruckpegel in 10m (Freifeld)	52	dB(A)
Schalldruckpegel in 3m (Freifeld)	62	dB(A)
Schalldruckpegel in 4m (Freifeld)	60	dB(A)
Schutzklasse / Klassifizierung
Schutzart	IP55
Schutzart, Motor	IP55
Isolationsklasse	H
Zertifikat	2797 CPR 597958
EU Standard	EN 12101-3
Daten gemäß ErP-Richtlinie
ErP ready	ErP 2018
Temperaturbereich; Umgebung und Kanal
Zulässige Umgebungstemperatur	-20 bis 70	°C
Abmessungen und Gewichte
Kanalabmessungen, rund, Einlass	400	mm
Gewicht	66	kg
Sonstiges
Kanalanschlussart	Rund
Motortyp	EC

Ecodesign

230V 1~ 50/60Hz
Produkt
Handelsname	Systemair
Produktname	DVG-V 450EC-XL-F400
Eco Design
ErP Konformität	2018
Kategorie	NWLA
Art des eingebauten oder einzubauenden Antriebs	Integrierte Drehzahlsteuerung
Typ	ELA
Art der Wärmerückgewinnung	ohne
thermischer Übertragungsgrad der Wärmerückgewinnung (UVU)	Nicht anwendbar
Nenn-Luftvolumenstrom (qv nom)	0,969	m³/s
tatsächliche elektrische Eingangsleistung (p nom)	0,998	kW
Nennaußendruck (Ps, ext)	478	Pa
Ventilatorwirkungsgrad	46,4	%
Schallleistung (LWA): 83 dB(A) Abmessungen   DVG-V 450EC   A 668   B 535   F 1261   ød1 286   ød2 379   ød3 438   nxM 6xM8   ød4 12   øD 400   E 210   H1 30   H 541
