Eigenschaften:

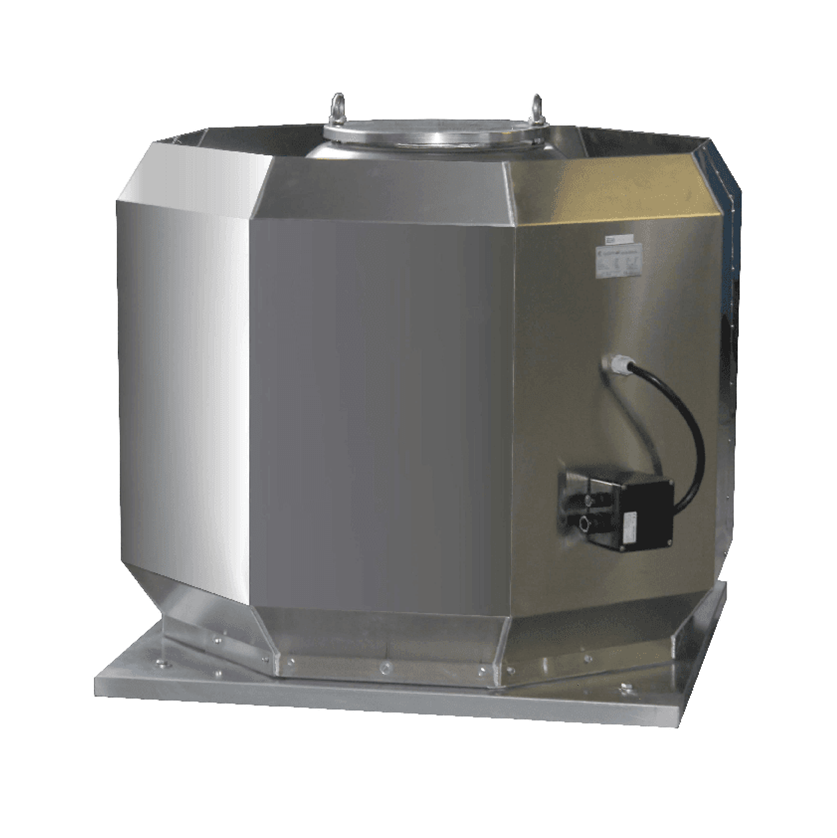

Dachventilatoren DVV Ex sind für die Absaugung von explosionsgefährdeten Bereichen (Gemische aus Luft und brennbaren Stoffen wie Gasen und Dämpfen) konzipiert. Das Gehäuse ist aus seewasserbeständigem Aluminium und der Grundrahmen aus feuerverzinktem Stahl gefertigt , mit einer Einlassdüse aus Kupfer.
Die Schlüsselelemente sind für den Einsatz in explosionsgefährdeten und anspruchsvollen Umgebungen ausgelegt. Der Anschlusskasten des Geräts ist vollständig explosionsgeschützt, und die Ventilatoren können bei Umgebungstemperaturen von bis zu 55°C betrieben werden.
Die DVV Ex-Ventilatoren haben Laufräder mit rückwärts gekrümmten Schaufeln und IEC-Motor in explosionsgeschützter "druckfester Kapselung" - II 2G Ex db IIC T4 Gb
Der Ventilator ist für den Einsatz in den Zonen 1 oder 2 geeignet und besteht aus einem energieeffizienten IE3-Motor, der in einem druckfesten Gehäuse untergebracht ist und über einen Frequenzumrichter drehzahlgeregelt wird.
Die Ventilatoren sind in die Kategorie 2G, Temperaturklassen T1 bis T4, eingestuft. Klemmenkasten in Explosionsschutz "Erhöhte Sicherheit" - II 2G Ex eb IIC T6 Gb ist am Gehäuse montiert.
Ansaugseitiger Anschluss nach EUROVENT.
Zum Schutz des Motors vor Überhitzung sind bei den DVV-Ex-Ventilatoren serienmäßig Thermistoren (PTC) mit externen Leitungen eingebaut (Anschluss an Motorschutzrelais U-EK230E als Zubehör möglich).
Die Serie kann dank eingebauter Thermistoren vollständig frequenzgeregelt werden.
Die DVV-EX Ventilatoren sind für die Außenaufstellung vorgesehen.
Die Dach-Radialventilatoren der DVV-EX-Serie sind für den Einsatz in explosionsgefährdeten Bereichen (Abluft aus Zone 1 oder 2, Anwendungsbereich II, für Gase der Gruppen A, B sowie Hydrogenium) und für den dauerhaften Schutz in gefährlichen Umgebungen konzipiert. Dazu gehören Orte, die Luftgemischen aus brennbaren Gasen, Dampf und anderen flüchtigen Elementen ausgesetzt sind.
Zusätzlich sind werkseitig montierte und entsprechend gekennzeichnete Ventilatoren erhältlich:
-
Verbesserter Korrosionsschutz
-
Eingebaute Elektroheizungen für erweiterten Temperaturbereich bis -40°C Umgebungstemperatur
-
Mit Schalldämpfer HSDV (Zubehör) am Auslass (Kennzeichnung des Ventilators DVVI Ex)
-
Serviceschalter anstelle des Anschlusskastens
-
Anschlusskasten mit EMV-Kabelverschraubungen auf der Benutzerseite
Technische Daten
| 400V 3~ 50Hz - Y (Stern) | |||
|---|---|---|---|
| Nenndaten | |||
| Nennspannung | 400 | V | |
| Frequenz | 50 | Hz | |
| Phasen | 3~ | ||
| Motor, Schaltung | Y | ||
| Leistungsaufnahme | 1.349 | W | |
| Eingangsleistung kW | 1,349 | kW | |
| Nenn-Wellenleistung (P2) | 1,1 | kW | |
| Anlaufstrom | 11,5 | A | |
| Strom | 2,4 | A | |
| Drehzahl | 1.410 | rpm | |
| Volumenstrom | max. 7.898 | m³/h | |
| Max. Fördermitteltemperatur | max. 55 | °C | |
| Schalldaten | |||
| Schalldruckpegel in 10m (Freifeld) | 59 | dB(A) | |
| Schalldruckpegel in 4m (Freifeld) | 66 | dB(A) | |
| Schutzklasse / Klassifizierung | |||
| Schutzart, Motor | IP55 | ||
| Isolationsklasse | F | ||
| Explosionsschutzkennzeichnung | II 2G Ex h IIB+H2 T4 Gb | ||
| Zertifikat | BV | ||
| Daten gemäß ErP-Richtlinie | |||
| ErP ready | nicht ErP-relevant | ||
| Temperaturbereich; Umgebung und Kanal | |||
| Temperaturbereich; Umgebung und Kanal | -20 bis 55 | °C | |
| Abmessungen und Gewichte | |||
| Kanalabmessungen, rund, Einlass | 560 | mm | |
| Gewicht | 103 | kg | |
| Sonstiges | |||
| Kanalanschlussart | Rund | ||
| Motortyp: AC
Abmessungen DVV-EX 560 □A 750 □B 939 □C 943 øF 560 øG 361 H 990 I 892 K 90 ød1 620 ød2 14 nxM 12xM8 | |||
