Eigenschaften:

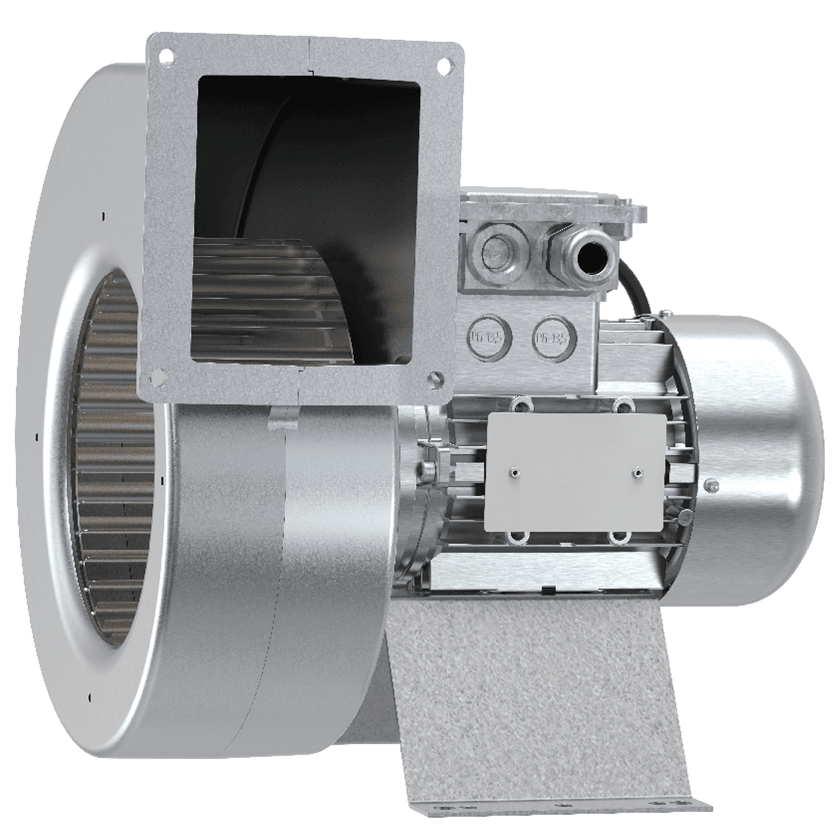

Das Gehäuse des EX-Ventilators ist aus einer gegossenen Siluminlegierung gefertigt. Der Klemmenkasten ist in das Motorgehäuse integriert. Befestigungswinkel aus verzinktem Blech, die mit dem Motor verbunden sind. Die einphasige Version des Ventilators ist auch mit einem sandgefüllten Kondensator ausgestattet.
Der EX-Ventilator verwendet ein leichtes, einseitig saugendes Zentrifugallaufrad mit vorwärts gekrümmten Schaufeln aus Aluminium.
EX-Ventilatoren sind mit einem spannungssteuerbaren, explosionsgeschützten AC-Motor ausgestattet, der nach ATEX zugelassen ist. Der Motor hat ein integriertes Kühllaufrad.
EX-Ventilatoren verfügen über integrierte PTC-Schutzschaltungen (positiver Temperaturkoeffizient) mit externen Leitungen für den Anschluss an ein Motorschutzgerät (separates Zubehör). Wir empfehlen die Verwendung des Motorschutzes UEK230E, der nach der ATEX-Richtlinie 2014/34/EU zertifiziert ist.
Die EX 3-Phasen-Ventilatoren können durch Reduzierung der Spannung über einen 5-stufigen Drehzahlregler gesteuert werden. Die EX 1-phasigen Lüfter sind nicht spannungssteuerbar. Wenn ein steuerbarer EX 1-Phasen-Ventilator benötigt wird, muss der entsprechende EX 3-Phasen-Ventilator in Kombination mit einem vorprogrammierten Frequenzumrichter (#474200) verwendet werden.
Der Ventilator kann in jeder beliebigen Position mit Hilfe der vorinstallierten Montagebügel installiert werden. Für den Einbau in ein rundes Kanalsystem empfehlen wir die Verwendung eines speziellen Anschlusskits (zusätzliches Zubehör).
Technische Daten
| 400V 3~ 50Hz - Ø160 | |||
|---|---|---|---|
| Nenndaten | |||
| Nennspannung | 400 | V | |
| Frequenz | 50 | Hz | |
| Phasen | 3~ | ||
| Leistungsaufnahme | 178 | W | |
| Eingangsleistung kW | 0,178 | kW | |
| Strom | 0,73 | A | |
| Drehzahl | 1.453 | rpm | |
| Volumenstrom | max. 644 | m³/h | |
| Max. Fördermitteltemperatur | max. 60 | °C | |
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 60 | °C | |
| Schalldaten | |||
| Schalldruckpegel in 3m (20m² Sabine) | 53 | dB(A) | |
| Schutzklasse / Klassifizierung | |||
| Schutzart, Motor | IP65 | ||
| Isolationsklasse | F | ||
| Explosionsschutzkennzeichnung | II 2 G Ex db eb h IIB+H2 T4 Gb | ||
| Zertifikat | Presafe 16ATEX8598X | ||
| Daten gemäß ErP-Richtlinie | |||
| ErP ready | nicht ErP-relevant | ||
| Temperaturbereich; Umgebung und Kanal | |||
| Temperaturbereich; Umgebung und Kanal | -20 bis 60 | °C | |
| Abmessungen und Gewichte | |||
| Gewicht | 6,3 | kg | |
| Sonstiges | |||
| Motortyp: AC Abmessungen A 301 B 262 C 227 D 285 E 154 øF 118 øG 158 H 211 I 191.5 J 130 K 115 L 94 M 120 N 105 O 92
| |||
