Axial- Dachventilatoren mit Volumenströmen bis 13.000 m³/h, zum Einsatz in industriellen Prozessanwendungen.

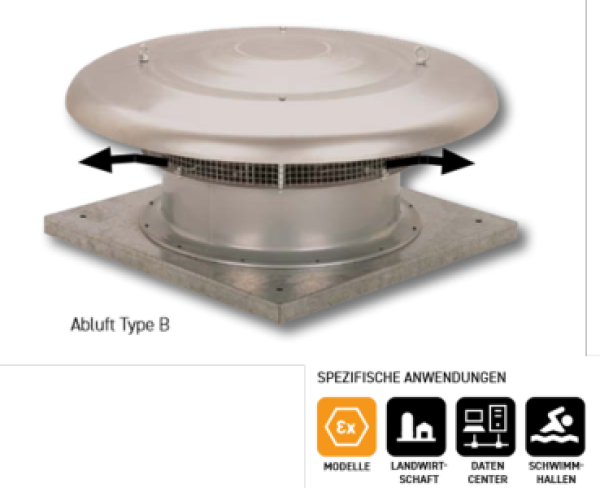

Zwei Versionen: “B” Modelle für Abluft.
“A” Modelle für Zuluft.
Grundplatte aus verzinkten Stahlblech und angeformter Einströmdüse, Haube aus Aluminium mit Vogelschutzgitter.
Axiallaufräder aus thermoplastischem, glasfaserverstärktem Kunststoff, ab Baugröße 450 ist die Nabe aus Aluminium.
Statisch und dynamisch ausgewuchtet gemäß ISO 1940.
AC-Motoren
Wärmeklasse F, Schutzart IP 65, mit separat zum Klemmenbrett geführtem Thermokontakt*.
Geschlossene Kugellager – wartungsfrei, Motorbemessung Dauerbetrieb S1.
HCTB
Spannungsversorgung 1~ 230 V, 50 Hz, Kondensator im Klemmenkasten
HCTT
Spannungsversorgung 3~400 V, 50 Hz.
Weitere Informationen:
- Alle HCFB Modelle transformatorisch und elektronisch drehzahlsteuerbar.
- Alle HCFT Modelle transformatorisch und über Frequenzumrichter (20-50 Hz) drehzahlsteuerbar
(Ausnahmen: Siehe Tabelle Zubehör Drehzahlreglung).
- *Allpolig wirksamer Motorschutz gemäß EN 60335-2-80 in Verbindung mit einem Motorschutzschalter MSD-2.
- Maximale Fördermitteltemperaturen:
-40°C / +70°C
Auf Anfrage Modelle nach ATEX-Richtlinie:
ATEX Ausführung nur bei Drehstrom Modellen (HCTT) möglich.
Nur für ATEX-Gas (II 2G) in Zündschutzarten:
- Erhöhte Sicherhei II 2G Exe II(B) T3
(Drehzahlregelung nicht zulässig, OHNE Thermokontakte, bzw. PTC)
Weitere Informationen:
- Luftleistung wie Standardmodelle, Daten vom Motortypenschild können abweichen.
- Maximale Fördermitteltemperaturen:
-20°C / +40°C
