Eigenschaften:

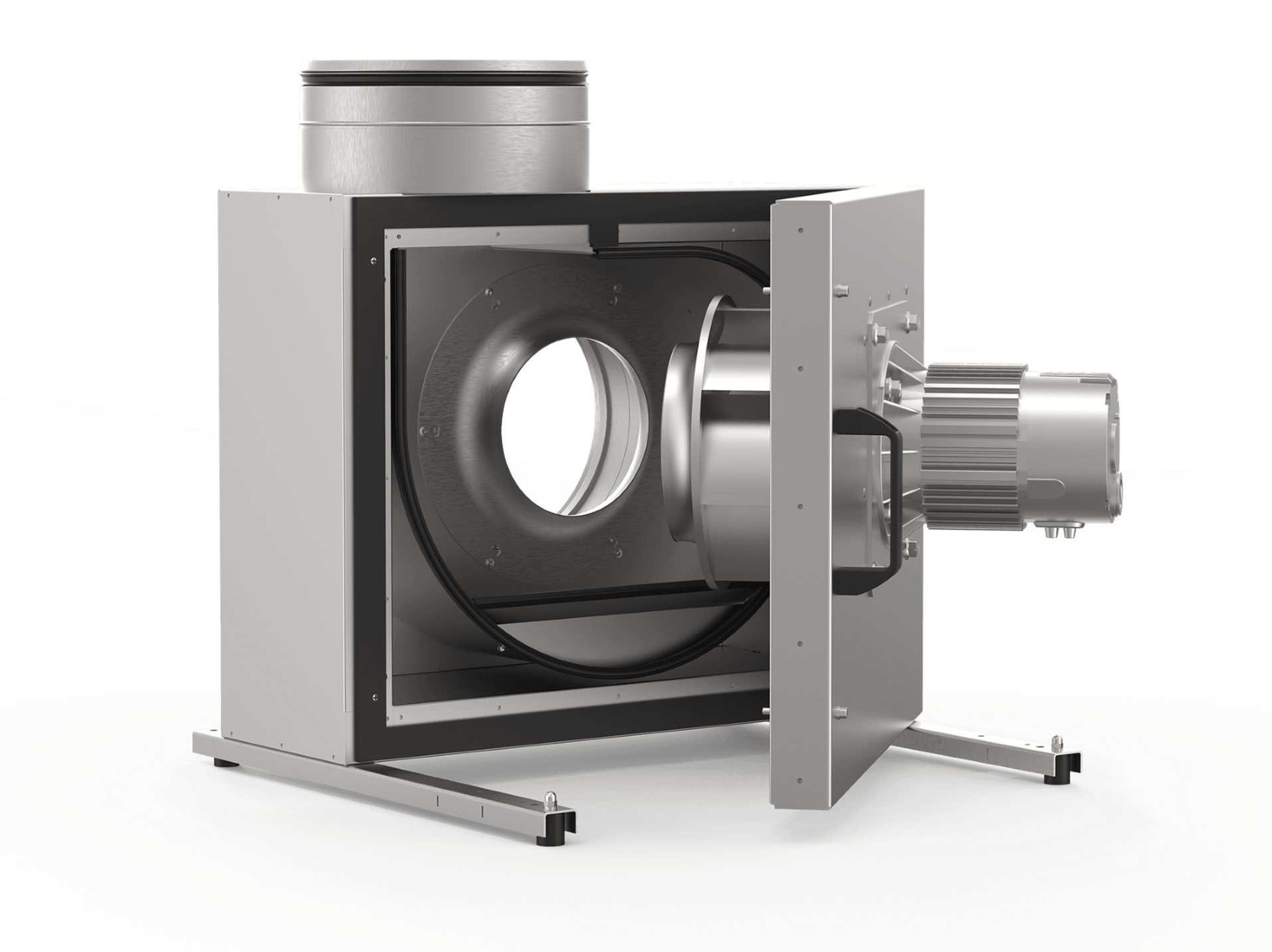

Das KBR-Gehäuse ist aus doppelwandigem verzinktem Stahlblech gefertigt und mit 50 mm Mineralwolle isoliert.
Der Ventilator ist über Steckverbinder vom Gehäuse isoliert und im Grundrahmen sind Schwingungsdämpfer verbaut. Standardmäßig befindet sich der Motor außerhalb des Luftstroms.
Die KBR-Ventilatoren haben eine ausschwenkbare Tür für einfache Inspektion und Wartung.
Die KBR-Ventilatoren sind mit rückwärts gekrümmten Radiallaufrädern ausgestattet. Diese sind aus verzinktem Stahl gefertigt, dynamisch ausgewuchtet und mit einem entsprechenden IEC-Motor mit Wirkungsgrad IE3 oder EC-Motor gekoppelt.
Je nach Modell werden die KBR-Ventilatoren mit AC- oder EC-Motor geliefert. Die Motoren sind für 50Hz und 60Hz geeignet.
AC-Motoren haben je nach Modell einen integrierten Wärmeschutz mit manueller (elektrischer) Rückstellung, Thermistor-PTC zum Anschluss an ein Motorschutzgerät.
Modelle mit EC-Motoren verfügen über einen integrierten elektronischen Wärmeschutz mit Rotorblockierschutz und Sanftanlauf.
EC-Motoren mit eingebautem Potentiometer zur Einstellung des Arbeitspunktes können auch über ein externes Signal 0-10V gesteuert werden.
EC-Motoren sind je nach Modell auch mit ModBus-Kommunikation oder Alarmsignal ausgestattet.
AC-Motoren können über einen Frequenzumrichter gesteuert werden.
Die Ventilatoren können im Innenbereich oder mit speziellem Zubehör auch im Freien verwendet werden. Dank des montierten Grundrahmens kann der Ventilator auf dem Boden stehen. Um Vibrationen am Kanal zu vermeiden, wird empfohlen, flexible Verbindungen zu verwenden.
Technische Daten
| 230V 1~ 50/60Hz | |||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nenndaten | |||||||||||||||||||||||||||||||||||||||
| Nennspannung | 230 | V | |||||||||||||||||||||||||||||||||||||
| Frequenz | 50; 60 | Hz | |||||||||||||||||||||||||||||||||||||
| Phasen | 1~ | ||||||||||||||||||||||||||||||||||||||
| Leistungsaufnahme | 504 | W | |||||||||||||||||||||||||||||||||||||
| Eingangsleistung kW | 0,504 | kW | |||||||||||||||||||||||||||||||||||||
| Strom | 4,1 | A | |||||||||||||||||||||||||||||||||||||
| Drehzahl | 1.513 | rpm | |||||||||||||||||||||||||||||||||||||
| Volumenstrom | max. 3.934 | m³/h | |||||||||||||||||||||||||||||||||||||
| Max. Fördermitteltemperatur | max. 120 | °C | |||||||||||||||||||||||||||||||||||||
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 120 | °C | |||||||||||||||||||||||||||||||||||||
| Schutzklasse / Klassifizierung | |||||||||||||||||||||||||||||||||||||||
| Schutzart, Motor | IP55 | ||||||||||||||||||||||||||||||||||||||
| Isolationsklasse | F | ||||||||||||||||||||||||||||||||||||||
| Daten gemäß ErP-Richtlinie | |||||||||||||||||||||||||||||||||||||||
| ErP ready | nicht ErP-relevant | ||||||||||||||||||||||||||||||||||||||
| Abmessungen und Gewichte | |||||||||||||||||||||||||||||||||||||||
| Kanalabmessungen, rund, Einlass | 355 | mm | |||||||||||||||||||||||||||||||||||||
| Kanalabmessungen, rund, Auslass | 355 | mm | |||||||||||||||||||||||||||||||||||||
| Gewicht | 76,5 | kg | |||||||||||||||||||||||||||||||||||||
| Sonstiges | |||||||||||||||||||||||||||||||||||||||
| Kanalanschlussart | Rund | ||||||||||||||||||||||||||||||||||||||
| Motortyp: EC
Abmessungen
| |||||||||||||||||||||||||||||||||||||||
