Eigenschaften:

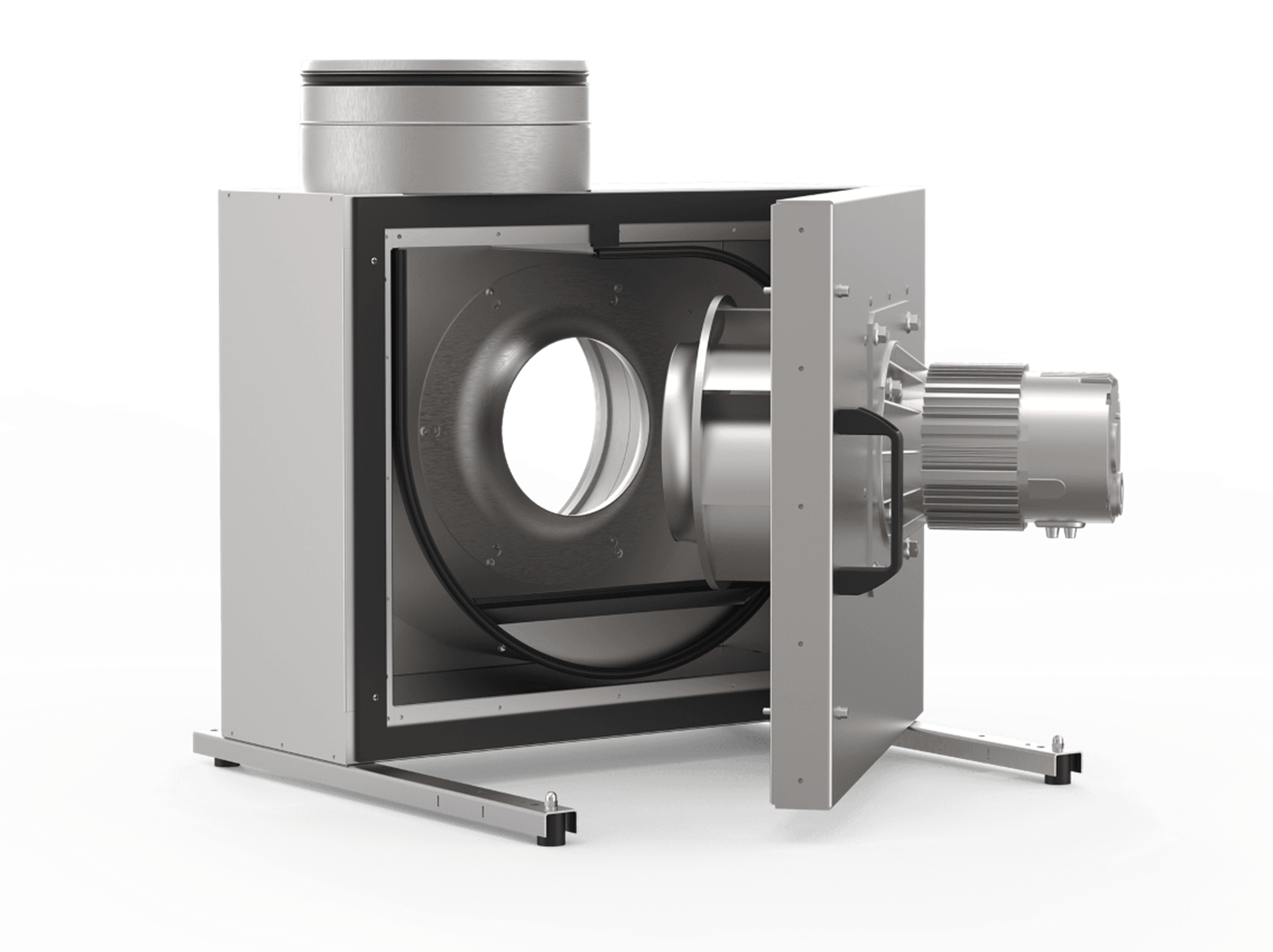

Das KBR/F-Gehäuse ist aus doppelwandigen verzinktem Stahlblech gefertigt und mit 50 mm Mineralwolle isoliert.
Der Ventilator ist über Steckverbinder vom Gehäuse isoliert und im Grundrahmen sind Schwingungsdämpfer verbaut. Standardmäßig befindet sich der Motor außerhalb des Luftstroms.
Die KBR/F-Ventilatoren haben eine ausschwenkbare Tür für einfache Inspektion und Wartung.
Geprüft nach EN 12101-3. CE-Zertifizierung nach EN 12101-3 ;2002-06 durch TÜV Süd.
Die KBR/F-Ventilatoren verwenden ein rückwärts gekrümmtes Radiallaufrad . Diese sind aus verzinktem Stahl gefertigt, dynamisch ausgewuchtet und mit einem entsprechenden IEC-Motor mit Wirkungsgrad IE3 oder EC-Motor gekoppelt.
Hochtemperaturmotoren für die Temperaturklasse F400 (400°C/120 min).
Die Motoren haben einen integrierten Wärmeschutz mit manueller (elektrischer) Rückstellung, Thermistor PTC zum Anschluss an eine Motorschutzeinrichtung.
Die Motoren können über einen Frequenzumrichter gesteuert werden.
Die Ventilatoren können im Innenbereich oder mit speziellem Zubehör auch im Freien verwendet werden. Dank des montierten Grundrahmens kann der Ventilator auf dem Boden stehen.
Technische Daten
| | |||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nenndaten | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Nennspannung | 400 | V | |||||||||||||||||||||||||||||||||||||||||||||||||
| Frequenz | 50; 60 | Hz | |||||||||||||||||||||||||||||||||||||||||||||||||
| Phasen | 3~ | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Leistungsaufnahme | 2.499 | W | |||||||||||||||||||||||||||||||||||||||||||||||||
| Eingangsleistung kW | 2,499 | kW | |||||||||||||||||||||||||||||||||||||||||||||||||
| Strom | 3,76 | A | |||||||||||||||||||||||||||||||||||||||||||||||||
| Drehzahl | 2.600 | rpm | |||||||||||||||||||||||||||||||||||||||||||||||||
| Volumenstrom | max. 6.410 | m³/h | |||||||||||||||||||||||||||||||||||||||||||||||||
| Max. Fördermitteltemperatur | max. 200 | °C | |||||||||||||||||||||||||||||||||||||||||||||||||
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 200 | °C | |||||||||||||||||||||||||||||||||||||||||||||||||
| Schutzklasse / Klassifizierung | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Schutzklasse, Motor | IP55 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Isolationsklasse | H | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Daten gemäß ErP-Richtlinie | |||||||||||||||||||||||||||||||||||||||||||||||||||
| ErP ready | nicht ErP-relevant | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Abmessungen und Gewichte | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Gewicht | 81,5 | kg | |||||||||||||||||||||||||||||||||||||||||||||||||
| Sonstiges | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Kanalanschlussart | Rund | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Motortyp: EC Anschlussplan
| |||||||||||||||||||||||||||||||||||||||||||||||||||
