KBR/F 355EC-K

Das KBR/F-Gehäuse ist aus doppelwandigen verzinktem Stahlblech gefertigt und mit 50 mm Mineralwolle isoliert.

Der Ventilator ist über Steckverbinder vom Gehäuse isoliert und im Grundrahmen sind Schwingungsdämpfer verbaut. Standardmäßig befindet sich der Motor außerhalb des Luftstroms.

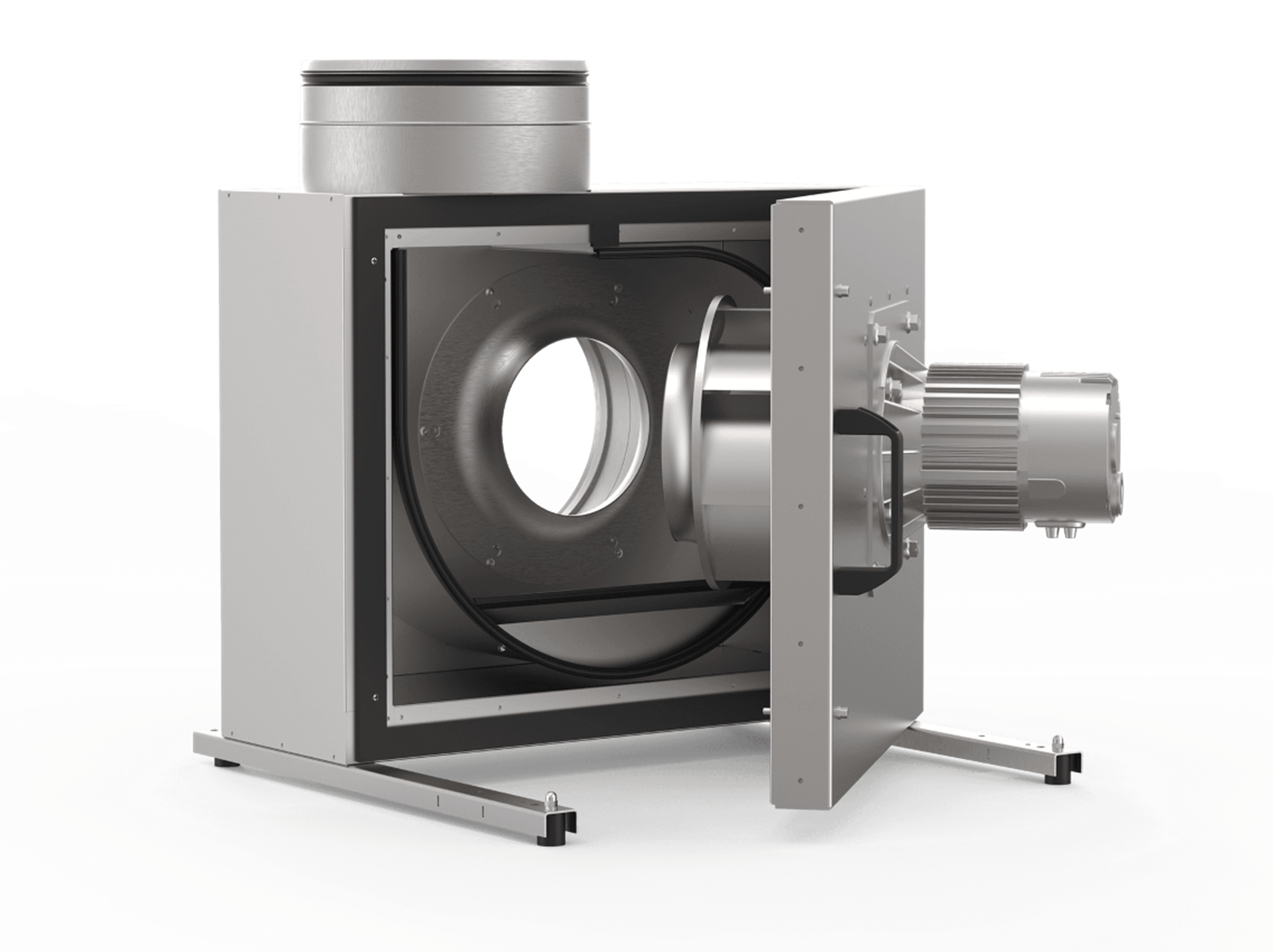

Die KBR/F-Ventilatoren haben eine ausschwenkbare Tür für einfache Inspektion und Wartung.

Geprüft nach EN 12101-3. CE-Zertifizierung nach EN 12101-3 ;2002-06 durch TÜV Süd.

Die KBR/F-Ventilatoren verwenden ein rückwärts gekrümmtes Radiallaufrad . Diese sind aus verzinktem Stahl gefertigt, dynamisch ausgewuchtet und mit einem entsprechenden IEC-Motor mit Wirkungsgrad IE3 oder EC-Motor gekoppelt.



Motor

Hochtemperaturmotoren für die Temperaturklasse F400 (400°C/120 min).



Motorschutz

Die Motoren haben einen integrierten Wärmeschutz mit manueller (elektrischer) Rückstellung, Thermistor PTC zum Anschluss an eine Motorschutzeinrichtung.



Steuerung

Die Motoren können über einen Frequenzumrichter gesteuert werden.



Einbau

Die Ventilatoren können im Innenbereich oder mit speziellem Zubehör auch im Freien verwendet werden. Dank des montierten Grundrahmens kann der Ventilator auf dem Boden stehen.



Technische Daten

Artikelname

KBR/F 355EC-K

Artikelnummer

#382412

230V 1~ 50/60Hz
Nenndaten
Nennspannung	230	V
Frequenz	50; 60	Hz
Phasen	1~
Leistungsaufnahme	298	W
Eingangsleistung kW	0,298	kW
Strom	2,53	A
Drehzahl	1.513	rpm
Volumenstrom	max. 3.082	m³/h
Max. Fördermitteltemperatur für 120 min.	400	°C
Max. Fördermitteltemperatur	max. 200	°C
Max. Fördermitteltemperatur bei Drehzahlsteuerung	200	°C
Schutzklasse / Klassifizierung
Schutzklasse, Motor	IP55
Isolationsklasse	F
Daten gemäß ErP-Richtlinie
ErP ready	nicht ErP-relevant
Abmessungen und Gewichte
Kanalabmessungen, rund, Einlass	355	mm
Kanalabmessungen, rund, Auslass	355	mm
Gewicht	69	kg
Sonstiges
Kanalanschlussart	Rund
Motortyp: EC Abmessungen                       A B C D E øG H J L KBR 355 206,7 655 372 451 770 355 273 331 770
