Eigenschaften:

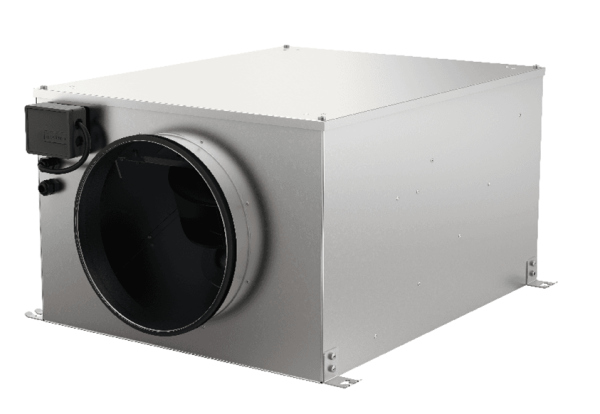

Das Gehäuse aller KVK-Ventilatoren besteht aus AluZinc 185, Korrosionsklasse C4
KVK Slim hat einen akustisch/thermisch isolierten Deckel, KVK Silent hat ein akustisch/thermisch isolierten Deckel und Gehäuse. Die gesamte Isolierung besteht aus Steinwolle und hat eine Oberflächenbeschichtung, die das Eindringen von Fasern in den Luftstrom verhindert.
Das Gehäuse hat Anschlussstutzen mit Gummidichtungen und ist mit einem externen Klemmkasten der Schutzklasse IP54 ausgestattet.
Die Ventilatoren verwenden Radiallaufräder mit rückwärts gekrümmten Laufrädern. Diese sind aus leichtem, strapazierfähigem glasfaserverstärktem Polyamid oder Metallblech, dynamisch ausgewuchtet und mit entsprechenden Außenläufermotoren gepaart.
Je nach Modell sind die Ventilatoren mit einem Außenläufer mit AC-Motor oder EC-Motor ausgestattet. Alle Motoren sind für 50Hz und 60Hz geeignet.
Die Baugrößen 100-315 mm mit AC-Motoren haben einen integrierten Thermoschutz mit manueller (elektrischer) Rückstellung.
Die Baugrößen 355-500 mm mit AC-Motoren haben einen vorverdrahteten integrierten Thermokontakt TK mit Leitungen zum Anschluss an eine externe Motorschutzeinrichtung.
Modelle mit EC-Motoren verfügen über einen integrierten elektronischen Thermoschutz, einschließlich Rotorblockierschutz und Sanftanlauf.
EC-Motor mit eingebautem Potentiometer zur Einstellung des Arbeitspunktes, kann auch durch externes Signal 0-10V gesteuert werden.
Der AC-Motor kann mit einem 5-stufigen oder stufenlosen Drehzahlregler gesteuert werden.
KVK-Ventilatoren können über zusätzliches Zubehör wie Sensoren und Regler für CO2, Temperatur, Feuchtigkeit, Bewegungsmelder und VAV bedarfsgesteuert werden.
KVK Slim/Silent-Ventilatoren können in jeder Position im Innenbereich installiert werden. Der runde Stutzen mit Gummidichtungen ist perfekt für den Anschluss an den Kanal mit Verbindungsmanschetten ausgelegt, die Vibrationen am Kanal verhindern. Ein Wartungsdeckel mit Schraubverbindung und Scharnieren mit Stiften erleichtert die Reinigung und Wartung.
Technische Daten
| 230V 1~ 50Hz | |||
|---|---|---|---|
| Nenndaten | |||
| Nennspannung | 230 | V | |
| Frequenz | 50 | Hz | |
| Phasen | 1~ | ||
| Leistungsaufnahme | 266 | W | |
| Eingangsleistung kW | 0,266 | kW | |
| Strom | 1,27 | A | |
| Drehzahl | 1.346 | rpm | |

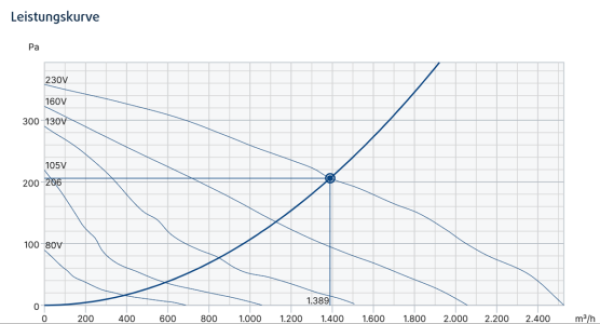

| Volumenstrom | max. 2.527 | m³/h | |
| Kapazität des Kondensator | 5 | µF | |
| Max. Fördermitteltemperatur | max. 70 | °C | |
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 70 | °C | |
| Schalldaten | |||
| Schalldruckpegel in 3m (20m² Sabine) | 50 | dB(A) | |
| Schutzklasse / Klassifizierung | |||
| Schutzart, Motor | IP54 | ||
| Isolationsklasse | F | ||
| Daten gemäß ErP-Richtlinie | |||
| ErP ready | ErP 2018 | ||
| Abmessungen und Gewichte | |||
| Kanalabmessungen, rund, Einlass | 315 | mm | |
| Kanalabmessungen, rund, Auslass | 315 | mm | |
| Gewicht | 31,966 | kg | |
| Sonstiges | |||
| Kanalanschlussart | Rund | ||
| Motortyp: AC Abmessungen KVK SLIM 315 A 945 B 825 C 694 D 590 E 451 øF 315
| |||
