KONSTRUKTION
Das Gehäuse der DFB ist aus
galvanisiertem Stahlblech hergestellt. Der
Deckel ist mit einem einfachen
Kistenverschluß befestigt. Das ermöglicht
ein leichter Zugang zum Filter ohne
Werkzeug zu verwenden. Für eine
bessere, dichte Verbindung mit der
Rohrleitung, sind die runden Rohraufsätze
mit Rillen und T-Formigen
Gummidichtungen versehen. Die

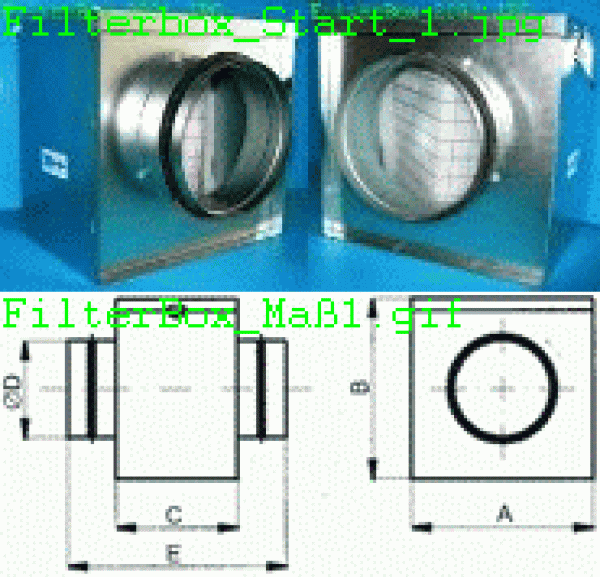

Fertigungsreihe und Hauptabmessungen,
die der DIN 24145 entsprechen, sind in
der Tabelle angegeben.
Maße-D=400mm-A=515mm-B=495mm-C=455mm-E=587mm
