Eigenschaften:
Das Gehäuse besteht aus einem korrosionsbeständigen Aluminiumrahmen mit glasfaserverstärkten Kunststoffecken aus PA6; sehr stoßfest. Paneele aus doppelwandigem verzinktem Stahlblech mit 30 mm Schall- und Wärmedämmung aus Steinwolle.
Die MUB-Ventilatoren werden für einen geraden Luftstrom und abnehmbare Paneele geliefert , um diesen zu ändern.
Die MUB-Ventilatoren verwenden Radiallaufräder mit rückwärts gekrümmten Laufrädern. Diese sind aus Hochleistungsverbundwerkstoff oder Aluminium, dynamisch ausgewuchtet und mit entsprechenden Außenläufermotoren gepaart.
Je nach Modell werden die MUB-Ventilatoren mit AC- oder EC-Motor geliefert. Die Motoren sind für 50Hz und 60Hz geeignet .
AC-Motoren haben je nach Modell einen integrierten Wärmeschutz mit manueller (elektrischer) Rückstellung, einen vorverdrahteten integrierten Thermokontakt TK oder einen Thermistor PTC mit Leitungen zum Anschluss an ein Motorschutzgerät.
Modelle mit EC-Motoren verfügen über einen integrierten elektronischen Wärmeschutz mit Rotorblockierschutz und Sanftanlauf.
EC-Motoren mit eingebautem Potentiometer zur Einstellung des Arbeitspunktes können auch über ein externes Signal 0-10V gesteuert werden.
EC-Motoren sind je nach Modell auch mit ModBus-Kommunikation oder Alarmsignal ausgestattet .
AC-Motoren können über 5-stufige, stufenlose Drehzahlregler, D/Y-Schalter oder Frequenzumrichter gesteuert werden.
Die MUB-Ventilatoren können in jeder Position im Innenbereich und zusammen mit dem Wetterschutzdach auch im Außenbereich aufgestellt werden. Mit montiertem Grundrahmen können sie auf dem Boden montiert werden. Um Vibrationen am Kanal zu vermeiden, wird empfohlen, flexible Verbindungen zu verwenden.

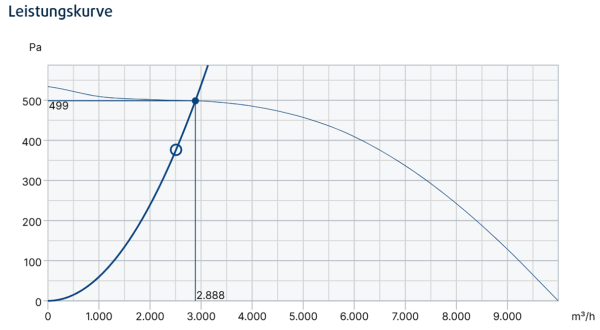

Technische Daten
| 400V 3~ 50Hz - 90° Ausblasrichtung | |||
|---|---|---|---|
| Nenndaten | |||
| Nennspannung | 400 | V | |
| Frequenz | 50 | Hz | |
| Phasen | 3~ | ||
| Motor, Schaltung | Y | ||
| Leistungsaufnahme | 1.281 | W | |
| Eingangsleistung kW | 1,281 | kW | |
| Strom | 2,81 | A | |
| Drehzahl | 978 | rpm | |
| Volumenstrom | max. 9.995 | m³/h | |
| Max. Fördermitteltemperatur | max. 40 | °C | |
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 40 | °C | |
| Schutzklasse / Klassifizierung | |||
| Schutzart, Motor | IP55 | ||
| Isolationsklasse | F | ||
| Daten gemäß ErP-Richtlinie | |||
| ErP ready | ErP 2018 | ||
| Abmessungen und Gewichte | |||
| Gewicht | 100,5 | kg | |
| Sonstiges | |||
| Motortyp | AC | ||
Ecodesign
| 400V 3~ 50Hz - 90° Ausblasrichtung | |||
|---|---|---|---|
| Produkt | |||
| Handelsname | Systemair | ||
| Produktname | MUB 062 630D6 IE3 | ||
| Eco Design | |||
| ErP Konformität | 2018 | ||
| Kategorie | NWLA | ||
| Art des eingebauten oder einzubauenden Antriebs | Mehrstufenantrieb oder Drehzahlregelung | ||
| Typ | ELA | ||
| Art der Wärmerückgewinnung | ohne | ||
| thermischer Übertragungsgrad der Wärmerückgewinnung (UVU) | Nicht anwendbar | ||
| Nenn-Luftvolumenstrom (qv nom) | 1,5275 | m³/s | |
| tatsächliche elektrische Eingangsleistung (p nom) | 1,307 | kW | |
| Nennaußendruck (Ps, ext) | 436 | Pa | |
| Ventilatorwirkungsgrad | 51 | % | |
| höchste äußere Leckluftrate (Gehäuse) | 5 | % | |
AcousticJe nach Güte der akustischen Abschirmung des saug- und druckseitigen Geräusches ergibt sich die Höhe des Gehäuseabstrahlungspegel. Der gezeigte Abstrahlungswert ergibt sich bei 100 % Abschirmung des Ein- und Auslasspegels und entsprechend kleinem Umgebungsgeräusch. AbmessungenMUB 062 560/630 □A 820 □B 820 □C 720 □D 678 E 21  | |||
