Eigenschaften:

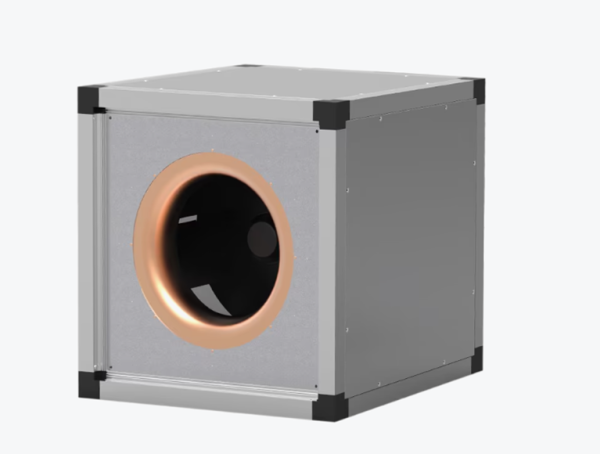

Das Gehäuse besteht aus einem korrosionsbeständigen Aluminiumrahmen mit glasfaserverstärkten Kunststoffecken aus PA6; sehr stoßfest. Seitenwände aus doppelwandigem verzinktem Stahlblech mit 30 mm Schall- und Wärmedämmung aus Steinwolle.
Die Einströmdüse ist aus Kupfer gefertigt, was eine Funkenbildung auch in Ausnahmefällen verhindert.
Die MUB-EX-Ventilatoren sind standardmäßig für einen geraden Luftstrom ausgelegt. Durch seine flexiblen Bauteile kann die Luftrichtung vor Ort angepasst werden.
Die MUB-EX-Ventilatoren verwenden Radiallaufräder mit rückwärts gekrümmten Laufrädern. Diese sind aus Aluminium, dynamisch ausgewuchtet und mit entsprechenden Außenläufermotoren gepaart.
Spannungsregelbarer, explosionsgeschützter 3-Phasen-Außenläufermotor. Separater "Ex-e"-Anschlusskasten als Zubehör erhältlich.
Integrierte PTC-Thermistoren, zum Anschluss an eine Motorschutzeinrichtung
Geschwindigkeit steuerbar durch einen 5-stufigen Transformator
Die MUB-EX-Ventilatoren können in jeder beliebigen Position installiert werden.
Technische Daten
| 400V 3~ 50Hz - 90° Ausblasrichtung | |||
|---|---|---|---|
| Nenndaten | |||
| Nennspannung | 400 | V | |
| Frequenz | 50 | Hz | |
| Phasen | 3~ | ||
| Motor, Schaltung | Y | ||
| Leistungsaufnahme | 136 | W | |
| Eingangsleistung kW | 0,136 | kW | |
| Strom | 0,26 | A | |
| Drehzahl | 1.321 | rpm | |
| Volumenstrom | max. 1.802 | m³/h | |
| Max. Fördermitteltemperatur | max. 40 | °C | |
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 40 | °C | |
| Schutzklasse / Klassifizierung | |||
| Schutzart, Motor | IP44 | ||
| Isolationsklasse | F | ||
| Explosionsschutzkennzeichnung | II 2G Ex h IIB+H2 T3 Gb | ||
| Zertifikat | TPS 20 ATEX 085751 0008 X | ||
| Temperaturbereich; Umgebung und Kanal | |||
| Temperaturbereich; Umgebung und Kanal | -20 bis 40 | °C | |
| Abmessungen und Gewichte | |||
| Gewicht | 31,9 | kg | |
| Sonstiges | |||
| Motortyp | AC
| ||
Abmessungen
