Eigenschaften:
Das Gehäuse besteht aus einem Stahlrahmen, gefertigt aus Profilstahl, 4 doppelwandigen Seitenwänden aus verzinktem Stahl und einer 20 mm starken Mineralwollisolierung im Inneren.
Die Ansaugseite des Ventilators ist mit einer Ansaugdüse und einem runden Anschlussstutzen mit Gummidichtungen ausgestattet.
Das Ventilatorauslasspaneel, das vor Ort leicht von gerader Luftrichtung auf oberen oder seitlichen Auslass umgestellt werden kann, ist mit einem runden Anschlussstutzen ausgestattet, der den gleichen Anschlussdurchmesser wie am Ventilatoreinlass aufweist.
Die MUB/F-Ventilatoren verwenden Radiallaufräder mit rückwärts gekrümmter Form. Diese sind aus verzinktem Stahl gefertigt, dynamisch ausgewuchtet und mit entsprechenden IEC-Motoren mit Wirkungsgrad IE3 gepaart.
Hochtemperaturmotoren für die Temperaturklasse F400 (400°C/120 min). Erhältlich als ein- oder zweistufig.
Der Motorschutz kann z.B. durch die Überstromeinrichtung des Frequenzumrichters realisiert werden.
Der Motor kann über eine AES-Steuereinheit oder einen Frequenzumrichter gesteuert werden .
Die MUB/F-Ventilatoren sind für Aufstellung innerhalb und außerhalb des Brandraumes geeignet.
Technische Daten
| 400V 3~ 50Hz - 90° Ausblasrichtung | |||
|---|---|---|---|
| Nenndaten | |||
| Nennspannung | 400 | V | |
| Frequenz | 50 | Hz | |
| Phasen | 3~ | ||
| Motor, Schaltung | Y | ||
| Leistungsaufnahme | 993 | W | |
| Eingangsleistung kW | 0,993 | kW | |
| Anlaufstrom | 11,6 | A | |
| Strom | 2,04 | A | |
| Drehzahl | 1.459 | rpm | |

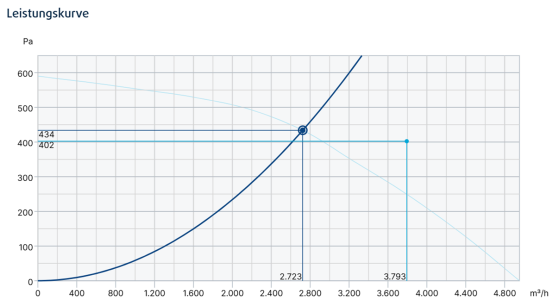

| Volumenstrom | max. 4.954 | m³/h | |
| Max. Fördermitteltemperatur für 120 min. | 400 | °C | |
| Max. Fördermitteltemperatur | max. 55 | °C | |
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 55 | °C | |
| Schalldaten | |||
| Schalldruckpegel in 10m (Freifeld) | 37 | dB(A) | |
| Schalldruckpegel in 3m (20m² Sabine) | 61 | dB(A) | |
| Schalldruckpegel in 4m (Freifeld) | 45 | dB(A) | |
| Schutzklasse / Klassifizierung | |||
| Schutzart, Motor | IP55 | ||
| Isolationsklasse | H | ||
| Abmessungen und Gewichte | |||
| Gewicht | 94 | kg | |
| Sonstiges | |||
| Motortyp: AC Abmessungen 042 450 □A 670 □B 670 □C 590 □D 548 øE 454 øH 402 øI 286 J max. 833
| |||
