Eigenschaften:
Das Gehäuse besteht aus einem korrosionsbeständigen Aluminiumrahmen mit glasfaserverstärkten Kunststoffecken aus PA6; sehr stoßfest. Seitenwände aus doppelwandigem verzinktem Stahlblech mit 30 mm Schall- und Wärmedämmung aus Steinwolle.
Die Ventilatoren MUB/T und MUB/T-ECO werden für einen Luftstrom von 90° geliefert.
Die MUB/T-S-Ventilatoren werden für einen geraden Luftstrom geliefert.
Die Luftrichtung kann vor Ort durch den Austausch der Seitenwände leicht geändert werden (MUB/T).
Der Revisionsschalter ist im Lieferumfang enthalten und für MUB/T und MUB/T-S vorverdrahtet
Die MUB/T-ECO ist ohne Revisionsschalter und Servicetür.
Die Kondensatwanne mit Ablaufstutzen befindet sich am Gehäuseboden (außer bei MUB/T 100 630D4-K2-L).
Die MUB/T-Ventilatoren verwenden Radiallaufräder mit Rückwärtskrümmung. Diese sind aus Aluminium, dynamisch ausgewuchtet und mit einem entsprechenden IEC-Motor mit Wirkungsgrad IE3 oder EC-Motor gepaart.
Je nach Modell werden die MUB/T-Ventilatoren mit AC- oder EC-Motor geliefert. Die Motoren sind für 50Hz und 60Hz geeignet .
AC-Motoren haben je nach Modell einen integrierten Wärmeschutz mit manueller (elektrischer) Rückstellung, einen vorverdrahteten integrierten Thermokontakt TK oder einen Thermistor PTC mit Leitungen zu einem Motorschutzgerät.
Modelle mit EC-Motoren verfügen über einen integrierten elektronischen Motorschutz mit Rotorblockierschutz und Sanftanlauf.
EC-Motoren mit eingebautem Potentiometer zur Einstellung des Arbeitspunktes können auch über ein externes Signal 0-10V gesteuert werden.
EC-Motoren sind je nach Modell auch mit ModBus-Kommunikation oder Alarmsignal ausgestattet.
AC-Motoren können über 5-stufige, stufenlose Drehzahlregler, D/Y-Schalter oder Frequenzumrichter gesteuert werden.
Für einen korrekten Abfluss des Kondensats, müssen die MUB/T-Ventilatoren mit der Kondensatwanne nach unten installiert werden. Die Ventilatoren können im Innenbereich oder mit speziellem Zubehör auch im Außenbereich eingesetzt werden. Mit montiertem Grundrahmen können sie auf dem Boden stehen. Um Vibrationen am Kanal zu vermeiden, wird empfohlen, flexible Verbindungen zu verwenden.
Technische Daten
| 400V 3~ 50Hz | |||
|---|---|---|---|
| Nenndaten | |||
| Nennspannung | 400 | V | |
| Frequenz | 50 | Hz | |
| Phasen | 3~ | ||
| Leistungsaufnahme | 280 | W | |
| Eingangsleistung kW | 0,28 | kW | |
| Strom | 0,743 | A | |
| Drehzahl | 1.278 | rpm | |
| Volumenstrom | max. 1.870 | m³/h | |
| Max. Fördermitteltemperatur | max. 120 | °C | |
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 120 | °C | |
| Schutzklasse / Klassifizierung | |||
| Schutzart, Motor | IP54 | ||
| Isolationsklasse | F | ||
| Daten gemäß ErP-Richtlinie | |||
| ErP ready | nicht ErP-relevant | ||
| Abmessungen und Gewichte | |||
| Gewicht | 31,5 | kg | |
| Sonstiges | |||
| Kanalanschlussart | Eckig | ||

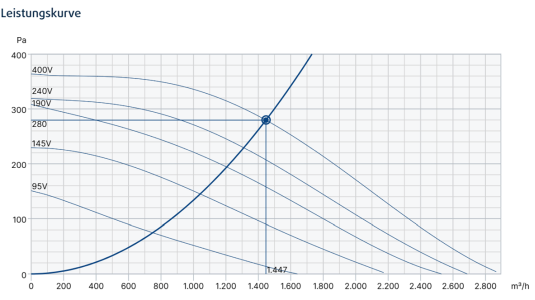

| Motortyp: AC AcousticJe nach Güte der akustischen Abschirmung des saug- und druckseitigen Geräusches ergibt sich die Höhe des Gehäuseabstrahlungspegel. Der gezeigte Abstrahlungswert ergibt sich bei 100 % Abschirmung des Ein- und Auslasspegels und entsprechend kleinem Umgebungsgeräusch. AbmessungenMUB/T 025 355 □A 520 □B 520 □C 420 □D 378 E 21
| |||
