Eigenschaften:
Das Gehäuse aus speziellem Verbundwerkstoff bzw. Metallblech bei größeren Baugrößen ist vollständig luftdicht, Klasse C gemäß EN12237
Der Ventilator ist mit einem externen Klemmenkasten der Schutzklasse IP44 ausgestattet.

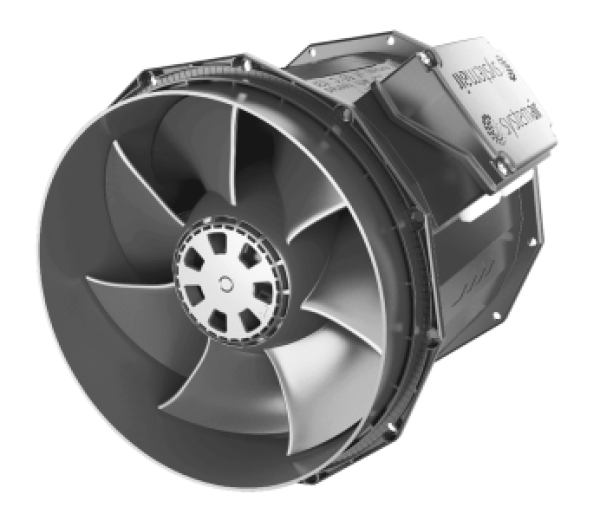

prio-Ventilatoren haben strömungsoptimierte Laufräder und Nachleitwerke. Diese sind aus leichtem, strapazierfähigem, glasfaserverstärktem Polyamid, dynamisch ausgewuchtet und mit entsprechenden Außenläufermotoren gepaart.
Je nach Modell sind die Prio-Ventilatoren mit einem Außenläufer mit AC- oder EC-Motor ausgestattet. Die Motoren sind für 50Hz und 60Hz geeignet.
Modelle mit AC-Motoren haben einen integrierten Thermoschutz mit manueller (elektrischer) Rückstellung.
Modelle mit EC-Motoren verfügen über einen integrierten elektronischen Wärmeschutz mit Rotorblockierschutz und Softstart.
EC-Motor mit eingebautem Potentiometer zur Einstellung des Arbeitspunktes, kann auch durch externes Signal 0-10V gesteuert werden.
Der AC-Motor kann mit einem 5-stufigen oder stufenlosen Drehzahlregler gesteuert werden.
Prio-Ventilatoren können in jeder Position im Innenbereich sowie in Feuchträumen installiert werden. Der 25 mm lange Stutzen ist perfekt für den Anschluss von Rundrohren mit Schnellspannern geeignet und verhindert Vibrationen im Rohr.
Technische Daten
| 230V 1~ 50Hz | |||
|---|---|---|---|
| Nenndaten | |||
| Nennspannung | 230 | V | |
| Frequenz | 50 | Hz | |
| Phasen | 1~ | ||
| Leistungsaufnahme | 26 | W | |
| Eingangsleistung kW | 0,026 | kW | |
| Strom | 0,12 | A | |
| Drehzahl | 2.447 | rpm | |
| Volumenstrom | max. 436 | m³/h | |
| Kapazität des Kondensator | 0,7 | µF | |
| Max. Fördermitteltemperatur | max. 55 | °C | |
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 55 | °C | |
| Schalldaten | |||
| Schalldruckpegel in 3m (20m² Sabine) | 35 | dB(A) | |
| Schutzklasse / Klassifizierung | |||
| Schutzart, Motor | IP44 | ||
| Isolationsklasse | B | ||
| Daten gemäß ErP-Richtlinie | |||
| ErP ready | nicht ErP-relevant | ||
| Abmessungen und Gewichte | |||
| Kanalabmessungen, rund, Einlass | 160 | mm | |
| Kanalabmessungen, rund, Auslass | 160 | mm | |
| Gewicht | 1,4 | kg | |
| Sonstiges | |||
| Kanalanschlussart | Rund | ||
| Motortyp | AC | ||
| |
| A | øB | C | øD | E | |
| prio 160 | 220 | 159 | 211 | 187 | 25 |
