Eigenschaften:
Hybrid-Schalldämpfer/Gehäuse aus EPP und speziellem Verbundwerkstoff, vollständig luftdicht, Klasse C gemäß EN12237.
Das Gebläse ist mit einem externen Anschlusskasten der Schutzklasse IP44 ausgestattet.

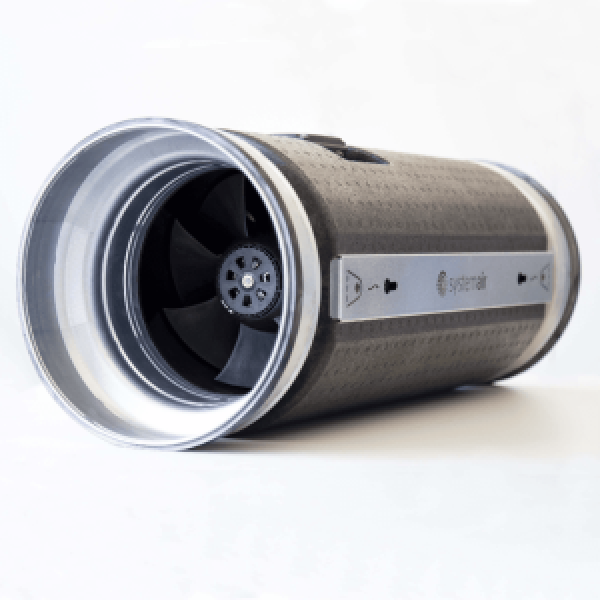

Prio Silent XP haben strömungsoptimierte Laufräder und Nachleitwerke. Diese sind aus leichtem, strapazierfähigem, glasfaserverstärktem Polyamid, dynamisch ausgewuchtet und mit entsprechenden Außenläufermotoren gepaart.
Je nach Modell sind die Prio-Ventilatoren mit einem Außenläufer mit AC- oder EC-Motor ausgestattet. Die Motoren sind für 50Hz und 60Hz geeignet.
Modelle mit AC-Motoren haben einen integrierten Thermoschutz mit manueller (elektrischer) Rückstellung.
Modelle mit EC-Motoren verfügen über einen integrierten elektronischen Wärmeschutz mit Rotorblockierschutz und Softstart.
EC-Motor mit eingebautem Potentiometer zur Einstellung des Arbeitspunktes, kann auch durch externes Signal 0-10V gesteuert werden.
Der AC-Motor kann mit einem 5-stufigen oder stufenlosen Drehzahlregler gesteuert werden.
Prio Silent XP kann in jeder beliebigen Position installiert werden, indem die Metallschiene mit Befestigungslöchern verwendet wird. Der 25 mm lange Stutzen ist perfekt geeignet, um runde Rohre mit Verbindungsmanschette zu verbinden und Vibrationen zu vermeiden.
Technische Daten
| 230V 1~ 50/60Hz | |||
|---|---|---|---|
| Nenndaten | |||
| Nennspannung | 230 | V | |
| Frequenz | 50; 60 | Hz | |
| Phasen | 1~ | ||
| Leistungsaufnahme | 174 | W | |
| Eingangsleistung kW | 0,174 | kW | |
| Strom | 1,47 | A | |
| Drehzahl | 2.631 | rpm | |
| Volumenstrom | max. 2.102 | m³/h | |
| spezifisches Verhältnis | 1 | ||
| Max. Fördermitteltemperatur | max. 55 | °C | |
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 55 | °C | |
| Schalldaten | |||
| Schalldruckpegel in 1m | 44 | dB(A) | |
| Schutzklasse / Klassifizierung | |||
| Schutzart, Motor | IP44 | ||
| Isolationsklasse | B | ||
| Abmessungen und Gewichte | |||
| Kanalabmessungen, rund, Einlass | 250 | mm | |
| Kanalabmessungen, rund, Auslass | 250 | mm | |
| Gewicht | 6,43 | kg | |
| Sonstiges | |||
| Motortyp | EC | ||
Ecodesign
| 230V 1~ 50/60Hz | |||
|---|---|---|---|
| Ökodesign 327 | |||
| Hersteller | Systemair GmbH | ||
| Typ | Prio Silent XP 250EC-L | ||
| Herstellungsjahr | Siehe Ventilatortypenschild | ||
| Volumenstrom qv | 1.400 | m³/h | |
| Effizienzkategorie | Total | ||
| Effizienzgrad N | 84,4 | ||
| Effizienzgrad Ziel N | 58 | ||
| Drehzahl n | 2.625 | rpm | |
| Druckerhöhung total psf | 273 | Pa | |
| Leistungsverbrauch Ped | 160 | W | |
| Gesamtwirkungsgrad | 73 | % | |
| mind. Gesamtwirkungsgrad | 46,6 | % | |
| Drehzahlregelung | Ja | ||
| Zusätzliche Komponenten | Komponenten zur Berechnung der Energieeffizienz, die aus der Messkategorie nicht ersichtlich sind, sind in der CE-Erklärung aufgeführt. | ||
| Wartung | Informationen zu Installation, Betrieb und Wartung finden Sie in der Bedienungsanleitung. | ||
Abmessungen [mm] Prio Silent XP 250E2/EC/EC-L A 760 ØB 250 C 325 ØD 320 E 62 ØG 10 H 604 I* 400 J* 9 K 317 | |||
