Eigenschaften:

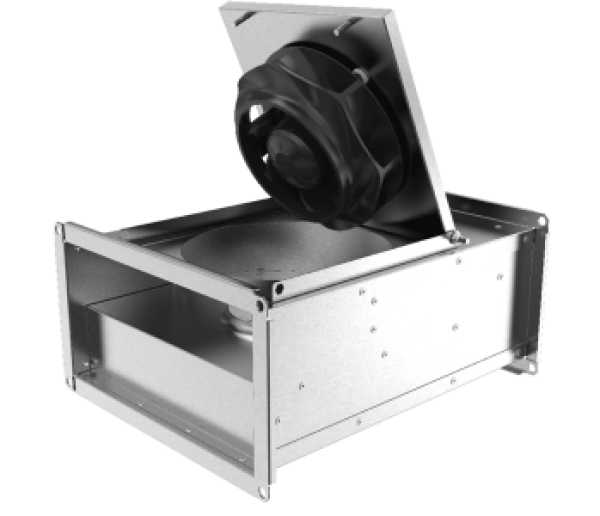

Gehäuse aus verzinktem Stahlblech, Korrosionsklasse C3. Der Motor des Geräts ist auf einemausklappbarenDeckel montiert. Das Gehäuse der RSI-Modelle ist mit 50 mm Steinwolle in Verbindung mit perforiertem Stahlblech schallgedämpft.
Einseitig saugende Radiallaufräder mit rückwärts gekrümmten Schaufeln. Hergestellt aus leichtem, metallisch festem, korrosionsfreiem Hochleistungs-Verbundwerkstoff . Die Laufräder sind dynamisch ausgewuchtet und mit entsprechenden Außenläufermotoren gekoppelt.
Je nach Modell sind die RS-Ventilatoren mit einem verbrauchsarmen AC-Außenläufermotor oder einem hocheffizienten EC-Außenläufermotor ausgestattet. Alle Motoren sind durch langlebige Kugellager gelagert.
Ventilatoren mit Wechselstrommotoren haben einen integrierten Thermokontakt mit externen Leitungen zum Anschluss an ein Motorschutzgerät (separates Zubehör). Kleine Baugrößen bis 50-25 haben einen integrierten Thermoschutz mit manueller Rückstellung.
Ventilatoren mit EC-Motoren verfügen über einen integrierten elektronischen Motorschutz mit Blockierschutz und Sanftanlauf.
RS-Ventilatoren sind mit einem Klemmenkasten ausgestattet, um die Verdrahtung vor Ort zu vereinfachen. Die EC-Modelle enthalten außerdem ein integriertes Potentiometer zur Einstellung des Arbeitspunktes vor Ort.
Die Ventilatoren werden über einen als Zubehör erhältlichen 5-stufigen oder stufenlosen Drehzahlregler gesteuert. Die Drehzahlregelung kann mit einer Zeitschaltuhr, einem Thermostat, einem Hygrostat usw. kombiniert werden, wofür eine breite Palette von elektrischem Zubehör zur Verfügung steht.
Die RS-Ventilatoren sind mit einer Abdeckung versehen, um die Reinigung und Wartung zu erleichtern. Der Ventilator kann im Innenbereich in jeder Position montiert werden. Alle Modelle haben gemeinsame Ein- und Auslassflansche , um die Anpassungsfähigkeit mit flexiblen DS-Anschlüssen, Filterkästen, Kanalheizungen/-kühlern, Schalldämpfern usw. zu maximieren.
Technische Daten
|
230V 1~ 50Hz
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nenndaten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nennspannung | 230 | V | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Frequenz | 50 | Hz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Phasen | 1~ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Leistungsaufnahme | 89 | W | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Eingangsleistung kW | 0,089 | kW | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Strom | 0,733 | A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Drehzahl | 3.216 | rpm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Volumenstrom | max. 644 | m³/h | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Max. Fördermitteltemperatur | max. 60 | °C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 60 | °C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Schalldaten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Schalldruckpegel in 3m (20m² Sabine) | 50 | dB(A) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Schutzklasse / Klassifizierung | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Schutzart, Motor | IP54 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Isolationsklasse | B | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Daten gemäß ErP-Richtlinie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ErP ready | ErP 2016; ErP 2018 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Abmessungen und Gewichte | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kanalabmessungen, Einlass (Höhe x Breite) | 150 x 300 | mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kanalabmessungen, Auslass (Höhe x Breite) | 150 x 300 | mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gewicht | 6,2 | kg | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sonstiges | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kanalanschlussart | Rechteckig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Motortyp: EC
Abmessungen
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
