Eigenschaften:

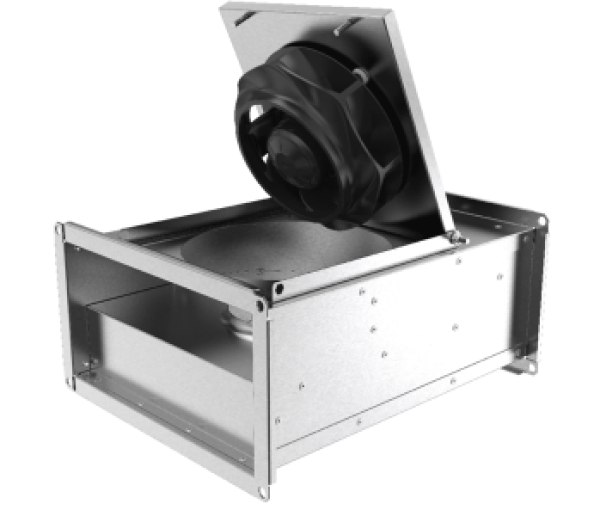

Gehäuse aus verzinktem Stahlblech, Korrosionsklasse C3. Der Motor des Geräts ist auf einemausklappbarenDeckel montiert. Das Gehäuse der RSI-Modelle ist mit 50 mm Steinwolle in Verbindung mit perforiertem Stahlblech schallgedämpft.
Einseitig saugende Radiallaufräder mit rückwärts gekrümmten Schaufeln. Hergestellt aus leichtem, metallisch festem, korrosionsfreiem Hochleistungs-Verbundwerkstoff . Die Laufräder sind dynamisch ausgewuchtet und mit entsprechenden Außenläufermotoren gekoppelt.
Je nach Modell sind die RS-Ventilatoren mit einem verbrauchsarmen AC-Außenläufermotor oder einem hocheffizienten EC-Außenläufermotor ausgestattet. Alle Motoren sind durch langlebige Kugellager gelagert.
Ventilatoren mit Wechselstrommotoren haben einen integrierten Thermokontakt mit externen Leitungen zum Anschluss an ein Motorschutzgerät (separates Zubehör). Kleine Baugrößen bis 50-25 haben einen integrierten Thermoschutz mit manueller Rückstellung.
Ventilatoren mit EC-Motoren verfügen über einen integrierten elektronischen Motorschutz mit Blockierschutz und Sanftanlauf.
RS-Ventilatoren sind mit einem Klemmenkasten ausgestattet, um die Verdrahtung vor Ort zu vereinfachen. Die EC-Modelle enthalten außerdem ein integriertes Potentiometer zur Einstellung des Arbeitspunktes vor Ort.
Die Ventilatoren werden über einen als Zubehör erhältlichen 5-stufigen oder stufenlosen Drehzahlregler gesteuert. Die Drehzahlregelung kann mit einer Zeitschaltuhr, einem Thermostat, einem Hygrostat usw. kombiniert werden, wofür eine breite Palette von elektrischem Zubehör zur Verfügung steht.
Die RS-Ventilatoren sind mit einer Abdeckung versehen, um die Reinigung und Wartung zu erleichtern. Der Ventilator kann im Innenbereich in jeder Position montiert werden. Alle Modelle haben gemeinsame Ein- und Auslassflansche , um die Anpassungsfähigkeit mit flexiblen DS-Anschlüssen, Filterkästen, Kanalheizungen/-kühlern, Schalldämpfern usw. zu maximieren.
Technische Daten
| 230V 1~ 50Hz | |||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nenndaten | |||||||||||||||||||||||||||||||||||||||
| Nennspannung | 230 | V | |||||||||||||||||||||||||||||||||||||
| Frequenz | 50 | Hz | |||||||||||||||||||||||||||||||||||||
| Phasen | 1~ | ||||||||||||||||||||||||||||||||||||||
| Leistungsaufnahme | 129 | W | |||||||||||||||||||||||||||||||||||||
| Eingangsleistung kW | 0,129 | kW | |||||||||||||||||||||||||||||||||||||
| Strom | 0,586 | A | |||||||||||||||||||||||||||||||||||||
| Drehzahl | 1.329 | rpm | |||||||||||||||||||||||||||||||||||||
| Volumenstrom | max. 1.534 | m³/h | |||||||||||||||||||||||||||||||||||||
| Kapazität des Kondensator | 4 | µF | |||||||||||||||||||||||||||||||||||||
| Max. Fördermitteltemperatur | max. 70 | °C | |||||||||||||||||||||||||||||||||||||
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 70 | °C | |||||||||||||||||||||||||||||||||||||
| Schalldaten | |||||||||||||||||||||||||||||||||||||||
| Schalldruckpegel in 3m (20m² Sabine) | 46 | dB(A) | |||||||||||||||||||||||||||||||||||||
| Schutzklasse / Klassifizierung | |||||||||||||||||||||||||||||||||||||||
| Schutzart, Motor | IP44 | ||||||||||||||||||||||||||||||||||||||
| Isolationsklasse | B | ||||||||||||||||||||||||||||||||||||||
| Daten gemäß ErP-Richtlinie | |||||||||||||||||||||||||||||||||||||||
| ErP ready | ErP 2018 | ||||||||||||||||||||||||||||||||||||||
| Abmessungen und Gewichte | |||||||||||||||||||||||||||||||||||||||
| Kanalabmessungen, Einlass (Höhe x Breite) | 250 x 500 | mm | |||||||||||||||||||||||||||||||||||||
| Kanalabmessungen, Auslass (Höhe x Breite) | 250 x 500 | mm | |||||||||||||||||||||||||||||||||||||
| Gewicht | 15,3 | kg | |||||||||||||||||||||||||||||||||||||
| Sonstiges | |||||||||||||||||||||||||||||||||||||||
| Kanalanschlussart | Rechteckig | ||||||||||||||||||||||||||||||||||||||
| Motortyp: AC
Abmessungen
| |||||||||||||||||||||||||||||||||||||||
