Eigenschaften:

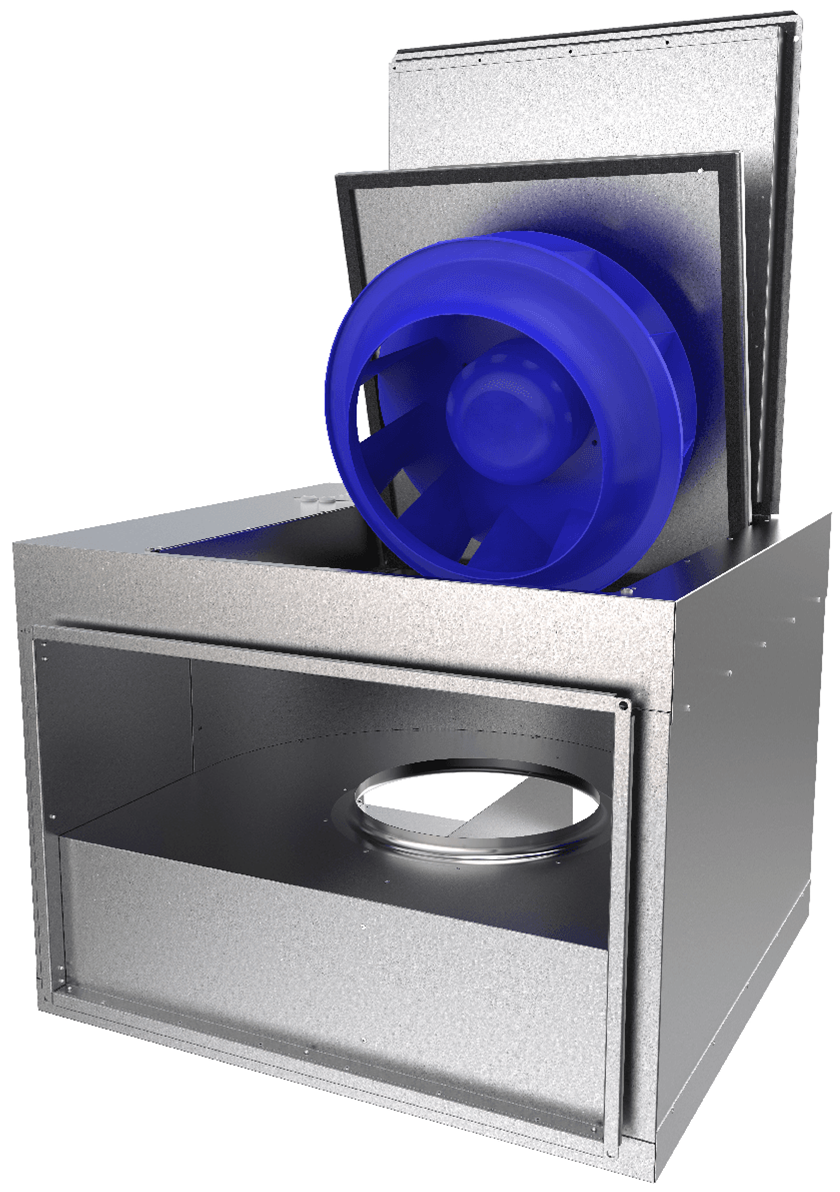

Gehäuse aus verzinktem Stahlblech, Korrosionsklasse C3. Der Motor des Geräts ist auf einemausklappbarenDeckel montiert. Das Gehäuse der RSI-Modelle ist mit 50 mm Steinwolle in Verbindung mit perforiertem Stahlblech schallgedämpft.
Einseitig saugende Radiallaufräder mit rückwärts gekrümmten Schaufeln. Hergestellt aus leichtem, metallisch festem, korrosionsfreiem Hochleistungs-Verbundwerkstoff . Die Laufräder sind dynamisch ausgewuchtet und mit entsprechenden Außenläufermotoren gekoppelt.
Je nach Modell sind die RS-Ventilatoren mit einem verbrauchsarmen AC-Außenläufermotor oder einem hocheffizienten EC-Außenläufermotor ausgestattet. Alle Motoren sind durch langlebige Kugellager gelagert.
Ventilatoren mit Wechselstrommotoren haben einen integrierten Thermokontakt mit externen Leitungen zum Anschluss an ein Motorschutzgerät (separates Zubehör). Kleine Baugrößen bis 50-25 haben einen integrierten Thermoschutz mit manueller Rückstellung.
Ventilatoren mit EC-Motoren verfügen über einen integrierten elektronischen Motorschutz mit Blockierschutz und Sanftanlauf.
RS-Ventilatoren sind mit einem Klemmenkasten ausgestattet, um die Verdrahtung vor Ort zu vereinfachen. Die EC-Modelle enthalten außerdem ein integriertes Potentiometer zur Einstellung des Arbeitspunktes vor Ort.
Die Ventilatoren werden über einen als Zubehör erhältlichen 5-stufigen oder stufenlosen Drehzahlregler gesteuert. Die Drehzahlregelung kann mit einer Zeitschaltuhr, einem Thermostat, einem Hygrostat usw. kombiniert werden, wofür eine breite Palette von elektrischem Zubehör zur Verfügung steht.
Die RS-Ventilatoren sind mit einer Abdeckung versehen, um die Reinigung und Wartung zu erleichtern. Der Ventilator kann im Innenbereich in jeder Position montiert werden. Alle Modelle haben gemeinsame Ein- und Auslassflansche , um die Anpassungsfähigkeit mit flexiblen DS-Anschlüssen, Filterkästen, Kanalheizungen/-kühlern, Schalldämpfern usw. zu maximieren.
Technische Daten
| 400V 3~ 50Hz | |||
|---|---|---|---|
| Nenndaten | |||
| Nennspannung | 400 | V | |
| Frequenz | 50 | Hz | |
| Phasen | 3~ | ||
| Leistungsaufnahme | 542 | W | |
| Eingangsleistung kW | 0,542 | kW | |
| Strom | 1,32 | A | |
| Drehzahl | 1.413 | rpm | |
| Volumenstrom | max. 4.608 | m³/h | |
| Max. Fördermitteltemperatur | max. 70 | °C | |
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 70 | °C | |
| Schalldaten | |||
| Schalldruckpegel in 3m (20m² Sabine) | 51 | dB(A) | |
| Schutzklasse / Klassifizierung | |||
| Schutzart, Motor | IP54 | ||
| Isolationsklasse | F | ||
| Daten gemäß ErP-Richtlinie | |||
| ErP ready | ErP 2018 | ||
| Abmessungen und Gewichte | |||
| Kanalabmessungen, Einlass (Höhe x Breite) | 400 x 700 | mm | |
| Kanalabmessungen, Auslass (Höhe x Breite) | 400 x 700 | mm | |
| Gewicht | 69,2 | kg | |
| Sonstiges | |||
| Motortyp: AC Abmessungen A 808 B 564 C 741 D 441 E 720 F 420 G 697 H 397 I 55.5 J 114 K 787 L 202 M 170 N 532 O 596
| |||
