Eigenschaften:

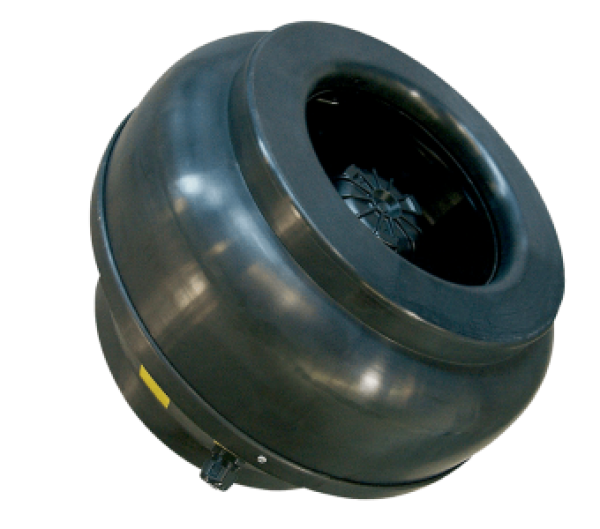

Das Gehäuse aus leitfähigem Kunststoff ist leicht und widerstandsfähig.
Der Ventilator RVK-EX 315D4 entspricht der ATEX-Richtlinie
RVK-EX ist unter der Nr. TPS 20 ATEX 085751 0009 X zertifiziert. Die explosionsgeschützte Version entspricht den Normen EN 60079-0, EN 60079-7, EN 14986, DIN EN ISO 80079-36 und DIN EN ISO 80079-37.
RVK-EX verwenden rückwärts gekrümmte Radiallaufräder. Diese sind dynamisch ausgewuchtet und mit entsprechenden Außenläufermotoren gepaart.
Die Ventilatoren sind mit einem Außenrotor mit AC-Motor ausgestattet. Die Motoren sind für 50Hz geeignet.
Der Motor verfügt über einen vorverdrahteten integrierten PTC-Thermistor mit externen Leitungen für den Anschluss an eine Motorschutzeinrichtung wie U-EK230.
Der RVK-EX 315D4 kann in Verbindung mit dem Systemair Standard-Auslösegerät U-EK230E EX über einen 5-Stufen-Regler spannungsreduzierend gesteuert werden.
RVK-EX kann in jeder Position installiert werden. Der 25 mm lange Stutzen ist perfekt geeignet, um runde Rohre mit Schnellspannern zu verbinden und so Vibrationen am Rohr zu vermeiden.
Technische Daten
| 400V 3~ 50Hz | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nenndaten | ||||||||||||||||||||||||
| Nennspannung | 400 | V | ||||||||||||||||||||||
| Frequenz | 50 | Hz | ||||||||||||||||||||||
| Phasen | 3~ | |||||||||||||||||||||||
| Leistungsaufnahme | 84 | W | ||||||||||||||||||||||
| Eingangsleistung kW | 0,084 | kW | ||||||||||||||||||||||
| Strom | 0,2 | A | ||||||||||||||||||||||
| Drehzahl | 1.385 | rpm | ||||||||||||||||||||||
| Volumenstrom | max. 1.120 | m³/h | ||||||||||||||||||||||
| Max. Fördermitteltemperatur | max. 40 | °C | ||||||||||||||||||||||
| Max. Fördermitteltemperatur bei Drehzahlsteuerung | 40 | °C | ||||||||||||||||||||||
| Schalldaten | ||||||||||||||||||||||||
| Schalldruckpegel in 3m (20m² Sabine) | 41 | dB(A) | ||||||||||||||||||||||
| Schutzklasse / Klassifizierung | ||||||||||||||||||||||||
| Schutzart, Motor | IP44 | |||||||||||||||||||||||
| Isolationsklasse | B | |||||||||||||||||||||||
| Explosionsschutzkennzeichnung | II 2G Ex h IIB+H2 T3 Gb | |||||||||||||||||||||||
| Zertifikat | TPS 20 ATEX 085751 0009 X | |||||||||||||||||||||||
| Temperaturbereich; Umgebung und Kanal | ||||||||||||||||||||||||
| Temperaturbereich; Umgebung und Kanal | -20 bis 40 | °C | ||||||||||||||||||||||
| Abmessungen und Gewichte | ||||||||||||||||||||||||
| Kanalabmessungen, rund, Einlass | 315 | mm | ||||||||||||||||||||||
| Kanalabmessungen, rund, Auslass | 315 | mm | ||||||||||||||||||||||
| Gewicht | 7 | kg | ||||||||||||||||||||||
| Sonstiges | ||||||||||||||||||||||||
| Kanalanschlussart | Rund | |||||||||||||||||||||||
| Gehäusefarbe | Schwarz | |||||||||||||||||||||||
| Motortyp: AC
Abmessungen
| ||||||||||||||||||||||||
