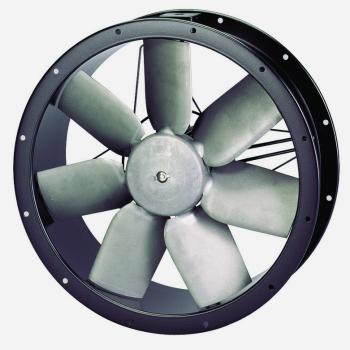

Axial-Rohrventilator TCBB/4-560/L

Axial-Rohrventilator TCBB/4-560/L

Hersteller: Soler und Palau

-Stahlblechgehäuse mit Epoxid-Polyester-Beschichtung
-Verbindungsflansche gemäß ISO 1940
-Flügel aus Aluminiumdruckguss
-Statisch und dynamisch ausgewuchtet nach ISO 1940
-Klemmenkasten am Gehäuse angebaut
-Asynchron Käfigläufermotor aus Aluminiumdruckguss, 4-polig
-Schutzart IP 65
-Wärmeklasse F
-Motorbemessung Dauerbetrieb S1
-Geschlossene Kugellager - wartungsfrei

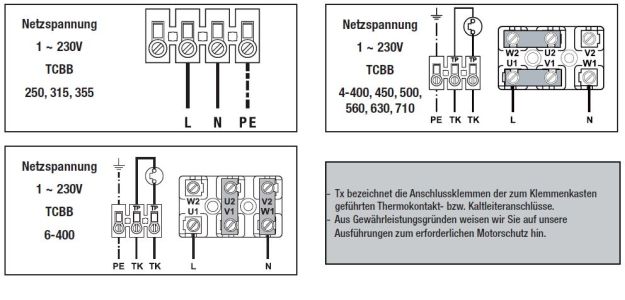

-Mit Thermokontakten ausgstattet, die Anschlüsse sind zum Klemmenbrett geführt
-Allpoligwirksamer Motorschutz gemäß EN 60335-2-80 in Verbindung mit einem Motorschutzschalter MSE
-Transformatorisch oder elektronisch drehzahlsteuerbar


Technische Daten:

• Volumenstrom: 11.990 m3/h (freiblasend)
• Nennspannung: 1ph. 230 V,50Hz
• Drehzahl: 1.405 1/min
• Max. Leistungsaufnahme: 1289 W
• Motorstrom: 6,0 A
• max. Förderm. Temp. -40/+70 GradC
• bei Drehzahlregelung -40/+50 GradC
• Schallleistungspegel LWA: 83 dB(A)
• Gewicht: 33,0 kg


Angaben zur Energieeffizienz gemäß ErP-Richtlinie:

• Messkategorie (MK) C
• Effizienzkategorie (EK) statisch
• Drehzahlregelung (DR) nicht erforderlich
• Spezifisches Verhältnis (r) 1
• Effizienzgrad (N) 40,3

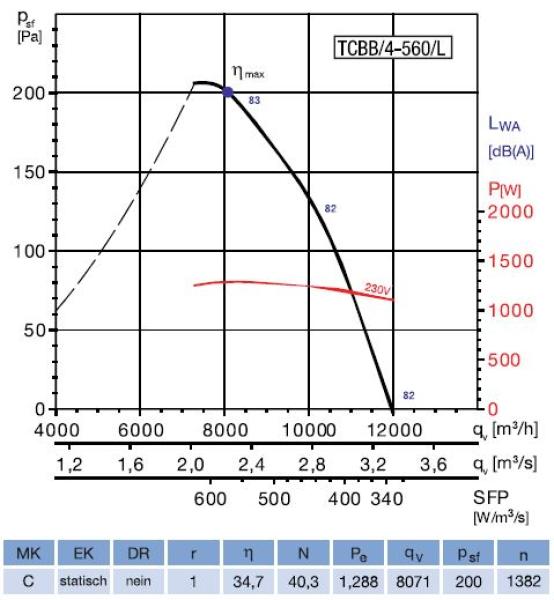

Betriebsdaten am Effizienzoptimum:

• Wirkungsgrad (eta) 34,7 %
• Elektrische Leistung (Pe) 1,288 KW
• Statischer Ventilatordruck 200 Pa
• Volumenstrom 8.071 m3/h
• Drehzahl 1.382 1/min
