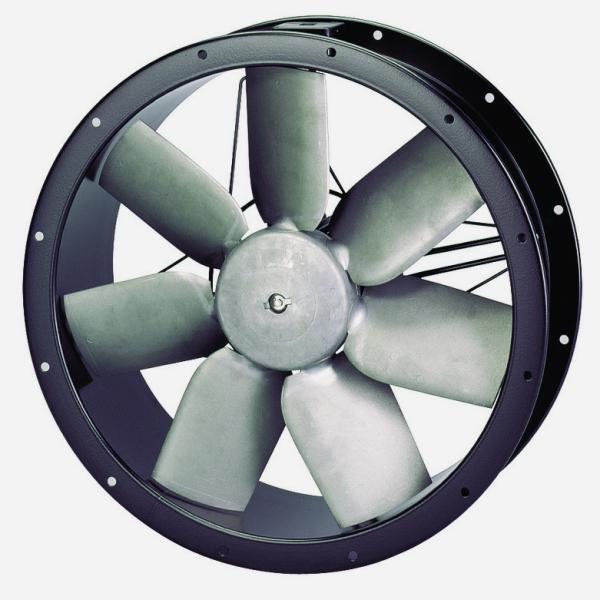

Axial-Rohrventilator TCBB/6-500/H

Axial-Rohrventilator TCBB/6-500/H

Hersteller: Soler und Palau

-Stahlblechgehäuse mit Epoxid-Polyester-Beschichtung
-Verbindungsflansche gemäß ISO 1940
-Flügel aus Aluminiumdruckguss
-Statisch und dynamisch ausgewuchtet nach ISO 1940

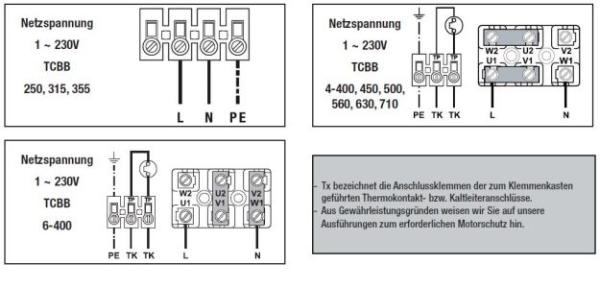

-Klemmenkasten am Gehäuse angebaut
-Asynchron Käfigläufermotor aus Aluminiumdruckguss, 6-polig
-Schutzart IP 65
-Wärmeklasse F
-Motorbemessung Dauerbetrieb S1
-Geschlossene Kugellager - wartungsfrei
-Mit Thermokontakten ausgstattet, die Anschlüsse sind zum Klemmenbrett geführt
-Allpoligwirksamer Motorschutz gemäß EN 60335-2-80 in Verbindung mit einem Motorschutzschalter MSE
-Transformatorisch oder elektronisch drehzahlsteuerbar


Technische Daten:

• Volumenstrom: 5.250 m3/h (freiblasend)
• Nennspannung: 1ph. 230 V,50Hz
• Drehzahl: 920 1/min
• Max. Leistungsaufnahme: 226 W
• Motorstrom: 1,0 A
• max. Förderm. Temp. -40/+70 GradC
• bei Drehzahlregelung -40/+50 GradC
• Schallleistungspegel LWA: 71 dB(A)
• Gewicht: 24,8 kg

Angaben zur Energieeffizienz gemäß ErP-Richtlinie:

• Messkategorie (MK) C
• Effizienzkategorie (EK) statisch
• Drehzahlregelung (DR) nicht erforderlich
• Spezifisches Verhältnis (r) 1
• Effizienzgrad (N) 40,0

Betriebsdaten am Effizienzoptimum:

• Wirkungsgrad (eta) 29,6 %
• Elektrische Leistung (Pe) 0,224 KW
• Statischer Ventilatordruck 61 Pa
• Volumenstrom 3.945 m3/h
• Drehzahl 886 1/min
