Axial-Rohrventilator TCBT/6-450/H

Axial-Rohrventilator TCBT/6-450/H

Hersteller: Soler und Palau

-Stahlblechgehäuse mit Epoxid-Polyester-Beschichtung
-Verbindungsflansche gemäß ISO 1940
-Flügel aus Aluminiumdruckguss
-Statisch und dynamisch ausgewuchtet nach ISO 1940
-Klemmenkasten am Gehäuse angebaut
-Asynchron Käfigläufermotor aus Aluminiumdruckguss, 6-polig
-Schutzart IP 65
-Wärmeklasse F
-Motorbemessung Dauerbetrieb S1
-Geschlossene Kugellager - wartungsfrei

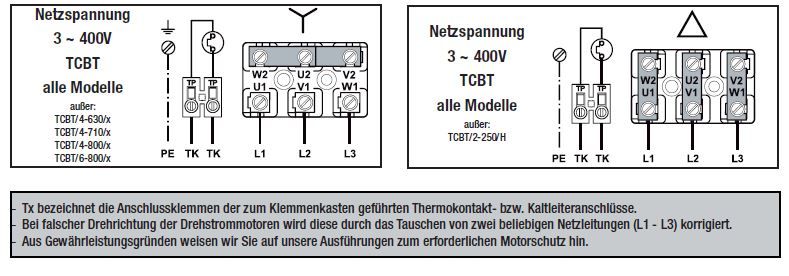

-Mit Thermokontakten ausgstattet, die Anschlüsse sind zum Klemmenbrett geführt
-Allpoligwirksamer Motorschutz gemäß EN 60335-2-80 in Verbindung mit einem Motorschutzschalter MSD
-Drehzahlsteuerbar mittels 5-Stufen-Transformator oder Frequenzumrichter


Technische Daten:

• Volumenstrom: 4.020 m3/h (freiblasend)
• Nennspannung: 3ph. 400 V/50Hz
• Drehzahl: 940 1/min
• Max. Leistungsaufnahme: 161 W
• Motorstrom: 0,4 A
• max. Förderm. Temp. -40/+70 GradC
• bei Drehzahlregelung -40/+50 GradC
• Schallleistungspegel LWA: 69 dB(A)
• Gewicht: 20,7 kg

Angaben zur Energieeffizienz gemäß ErP-Richtlinie:

• Messkategorie (MK) C
• Effizienzkategorie (EK) statisch
• Drehzahlregelung (DR) nicht erforderlich
• Spezifisches Verhältnis (r) 1
• Effizienzgrad (N) 40,4

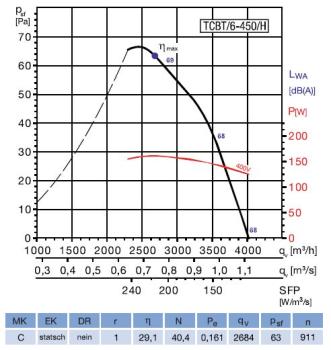

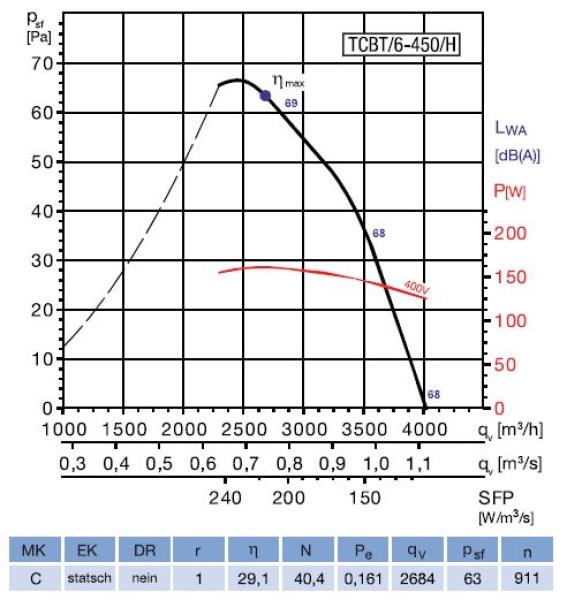

Betriebsdaten am Effizienzoptimum:

• Wirkungsgrad (eta) 29,1 %
• Elektrische Leistung (Pe) 0,161 KW
• Statischer Ventilatordruck 63 Pa
• Volumenstrom 2.684 m3/h
• Drehzahl 911 1/min
